Малоформатные электролюминесцентные дисплеи Beneq с усовершенствованным последовательным интерфейсом SPI 17.06.2021

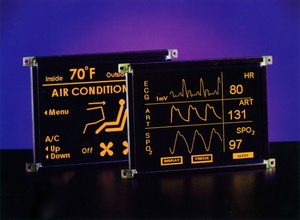

Компания Beneq (Lumineq) специализируется на производстве электролюминесцентных дисплеев повышенной прочности для применения в жёстких условиях эксплуатации.

Электролюминесцентные дисплеи (TFEL дисплеи) применимы там, где предъявляются повышенные требования к надёжности, долговечности и эргономике. Например, на транспорте, в медицине, системах управления производственными процессами, в контрольно-измерительном оборудовании.

Для управления популярными малоформатными дисплеями Beneq с размерами экранов 3,07"; 3,52"; 5,7" применяется последовательный полнодуплексный интерфейс SPI (Serial Peripheral Interface). Достоинствами этого интерфейса является меньшее число сигналов управления, что упрощает соединение между дисплеем и контроллером.

При использовании стандартного протокола передачи данных в случае возникновения ошибки дисплей не может восстановиться без использования функции возврата в исходное состояние, которое требует применения цикла включения-выключения напряжения +12 В. Для исключения необходимости применения энергетического цикла в случае возникновения сбоя при передаче данных сделаны изменения в протоколе интерфейса SPI. Ошибка при передаче данных может быть вызвана шумом или импульсной помехой на линии синхронизирующего сигнала. В случае искажения одного кадра данных, оно будет немедленно исправлено в следующем блоке данных. Дисплей записывает цикл информации, что обеспечивает исправление данных.

Новые свойства цикла передачи данных:

  • Дисплей регулярно ожидает обновления информации экрана от управляющего микроконтроллера.
  • В случае, если дисплей не получает правильного кадра, изображение дисплея очищается.
  • Это свойство предотвращает от индикации дисплеем неверной информации и может быть использовано для указания, что главная система, возможно, имеет нарушения в работе.
  • Время простоя дисплея является регулируемым и может быть полностью блокировано.
Communication period Command Data Check
Ab 1.5 sec 1) 62h 00h Xor (Command, Data)
Ab 3.0 sec 62h 01h Xor (Command, Data)
Ab 60 sec 62h 27h Xor (Command, Data)
Disabled 62h 7Fh Xor (Command, Data)

Примечание: промежуток времени по умолчанию

Более подробно с новым протоколом интерфейса SPI для малоформатных дисплеев можно ознакомиться в документе Addendum for Operation Manuals SPI protocol Matrix SPI Displays.

Новый протокол SPI не совместим с протоколом, применяющимся в ранних продуктах, поэтому в новых проектах желательно применять новые модели TFEL-дисплеев с усовершенствованным протоколом SPI-интерфейса.

Таблица соответствия заказных номеров

Модель дисплея Прежний заказной номер Новый заказной номер
EL160.80.50-ET SPI 996-0267-22LF EL00101300
EL160.80.50-ET SPI CC 996-0267-23LF EL00101400
EL160.120.39-SPI 996-0303-02LF EL00101500
EL160.120.39-SPI CC 996-0303-03LF EL00101600
EL320.240.36-HB SPI 996-0292-12LF EL00101700
EL320.240.36-HB SPI CC 996-0292-14LF EL00101800
EL320.240.36-HB TI SPI CC 996-0292-16LF EL00101900
