Omron: одна сеть для всех уровней автоматизации

Компания Omron выпустила новый интерфейсный модуль EtherNet/IP для системы ввода-вывода нового поколения Omron NX.

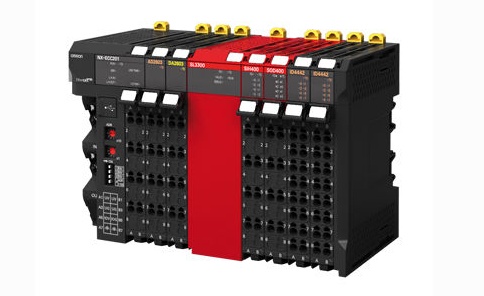

Устройство NX-EIC202 позволит использовать все преимущества новой многофункциональной системы NX вместе с контроллерами уровня комплексной автоматизации Omron серий CJ и CS, а также любыми сторонними контроллерами, поддерживающими сеть EtherNet/IP.

Преимущества модульной системы ввода-вывода Omron NX:

• широкая номенклатура дискретных, аналоговых, температурных и счетных модулей ввода-вывода (в том числе, высокоскоростные и высокоточные модули),
• высокая плотность сигналов на модуль (до 32 дискретных точек, до 8 аналоговых каналов на модуль),
• сокращение времени на электромонтаж (за счет оснащения всех модулей съемными клеммными блоками с быстрозажимными клеммами или стандартными разъемами MIL),
• компактные размеры (например, ширина модуля на 16 дискретных входов или 8 аналоговых входов всего 12 мм при высоте 100 мм);
• возможность интеграции в систему управления модулей безопасности.

Теперь, с появлением модуля NX-EIC202, сеть Ethernet/IP охватывает все коммуникационные уровни автоматизации производства на базе оборудования Omron:

• полевой уровень – посредством ввода-вывода сигналов в «нежестком» реальном времени через модули NX и управления частотными приводами серий MX2/RX/A1000;
• уровень управления – для обмена данными с другими ПЛК или панелями оператора;
• информационный уровень – для решения задач диспетчеризации и интеграции систем управления в информационные сети предприятий.

Расширение линейки модульных систем удаленного ввода-вывода Omron позволит заказчикам ПРОСОФТ гибко подойти к выбору технических решений, ускорить разработку и сократить затраты на внедрение.

Технология EtherNet/IP использует промышленный протокол CIP (Common Industrial Protocol) на основе Ethernet, обеспечивая быструю и надежную передачу данных без необходимости использовать нестандартное коммуникационное оборудование.

Процессорный модуль ПЛК Omron серии CJ2M со встроенным портом EtherNet/IP поддерживает до 32 одновременных подключений, что позволяет подключать до 16 станций ввода-вывода NX. Если необходимо подключить большее число станций, можно применить либо более мощный процессорный модуль серии CJ2H со встроенным портом EtherNet/IP, либо использовать коммуникационные модули CJ1W-EIP21 в комбинации с любым процессорным модулем серии CJ1/CJ2. Это позволит увеличить число подключений до 256 на один порт Ethernet.

Каждый интерфейсный модуль EtherNet/IP системы NX оснащен двухпортовым коммутатором Ethernet для последовательного подключения следующих узлов сети. К одной станции можно подключить до 63 модулей ввода-вывода NX с учетом максимального числа поддерживаемого объема данных: 512 байт на ввод и 512 байт на вывод. Период обновления данных для каждого модуля NX-EIC202 в сети устанавливается индивидуально и может составлять от 4 мс и выше с шагом 2 мс.

Кроме стандартных модулей ввода-вывода NX, интерфейсный модуль EtherNet/IP поддерживает контроллер безопасности NX-SL3300 и входы-выходы безопасности NX. Это позволяет легко интегрировать систему безопасности в систему управления на базе контроллеров Omron серий CJ и CS для ее мониторинга. При этом можно вносить изменения в систему управления, не затрагивая сертифицированную систему безопасности, поскольку она функционирует автономно.

При использовании стандартной конфигурации входов-выходов система NX не требует настройки – станция будет работать сразу после сборки с настройками по умолчанию. Если необходимо конфигурирование станции NX (например, при наличии в ней счетных модулей или модулей безопасности) используется среда разработки Sysmac Studio (полная версия или версия для систем ввода-вывода) с подключением через стандартный встроенный порт USB. Настройка связи между станциями NX и контроллерами производится через приложение Network Configurator Ethernet/IP, которое входит в пакет программ CX-ONE.
