Высокоэффективные источники питания AC/DC на 75 Вт в герметизированном низкопрофильном корпусе
XP Power объявила о начале производства одноканальных высокоэффективных источников питания AC/DC серии ASB75 с выходной мощностью 75 Вт.
Устройство выполнено в герметичном низкопрофильном компактном корпусе высотой 17 мм с отводом тепла через основание. Внутри размещены встроенный предохранитель, фильтр электромагнитных помех и конденсатор поддержки входного напряжения. ASB75 найдет применение в промышленном оборудовании и решениях в сферах информационных технологий (ITE) и Интернета вещей (IoT).
Высокое значение КПД минимизирует рассеяние тепла. В данных источниках питания предусмотрен отвод тепла кондукцией, используя стенки конструкции для переноса тепла за пределы корпуса аппаратуры. Опционально для дополнительного отвода тепла конвекцией на основании корпуса можно установить внешний теплоотвод (радиатор).
В серии ASB75 предлагаются пять одноканальных стандартных моделей с выходными напряжениями 12, 15, 24, 36 и 48 В. Источники питания предназначены для работы от питающей сети переменного тока с диапазоном напряжения от 85 до 264 В, потребляемая мощность в режиме холостого хода менее 150 мВт. Типичное значение КПД – около 90%, ток утечки на землю – менее 500 мкА.
Все модели снабжены защитой от перегрева, перегрузки по току, перенапряжения и короткого замыкания. Защита по входу обеспечивается внутренним фильтром электромагнитных помех и предохранителем, установленным в линии фазного провода.
Устройства сохраняют работоспособность в диапазоне температуры основания корпуса от -40 ºC до +85 ºC. Среднее время наработки до отказа — MTBF (Mean Time Between Failure), рассчитанное по военному справочнику MIL-HDBK-217F для температуры корпуса +25 ºC и условий применения в стационарном наземном оборудовании составляет более 160 000 час.
Обеспечивается гальваническая развязка выходных цепей питания от шин источника входной электроэнергии.
Электрическая прочность изоляции между первичной и вторичной цепью составляет 3000 В (переменный ток), между первичной цепью и корпусом – 1500 В (переменный ток), вторичной цепью и корпусом – 500 В (переменный ток). Электромагнитная совместимость удовлетворяет требованиям стандарта EN55032 Class B для кондуктивных помех и помех излучения (не требуется применение внешних компонентов), устойчивость к воздействию импульсных напряжений соответствует стандарту EN61000-4-x. Безопасность соответствует требованиям стандартов EN62368-1 (ITE), UL UL62368-1 (ITE) и TUV EN62368-1 (ITE).

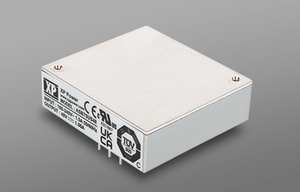

Источники питания серии ASB75 выполнены в герметичном корпусе формата “half brick” с размерами 61 × 57,9 × 17 мм. Пластиковый корпус серого цвета имеет алюминиевое основание и две угловые вставки для монтажа на шасси или установки внешнего радиатора, подключение внешних цепей осуществляется через выводы печатной платы. Вес устройства - 125 г.
Основные преимущества источников питания серии ASB75 – крепкая конструкция, теплоотвод через основание корпуса, широкий диапазон рабочей температуры, встроенная защита и накопительный конденсатор. Такие особенности обеспечат источникам питания ASB75 широкий спектр применений.
Скачать подробное описание можно в нашем каталоге на странице серии ASB.
