Серия ASB

Серия ASB

Распечатать
Характеристики

Диапазон рабочих температур от -40 до +85 °C
Универсальный вход 90-264 В переменного тока (47-63 Гц частота сети)
КПД до 92%
Потребляемая мощность в режиме холостого хода <0,3 Вт
Полный комплект защитных функций: от перегрева, перегрузки и перенапряжения
Не требуется применение дополнительных внешних компонентов

Модели
Снято с производства
ASB110PS15-HK  Снято с производства Источник питания AC-DC power supply, Base Plate Cooled, input 85-264 VAC (47-63 Hz), output: 15.0VDC/7.33A, Efficiency 90.0%, -40 to +85 °C Base Plate Temperature
Под заказ
В корзину
ASB110PS15 Источник питания AC-DC power supply, Base Plate Cooled, input 85-264 VAC (47-63 Hz), output: 15.0VDC/7.33A, Efficiency 90.0%, -40 to +85 °C Base Plate Temperature
Под заказ
В корзину
ASB110PS24-HK  Снято с производства Источник питания AC-DC power supply, Base Plate Cooled, input 85-264 VAC (47-63 Hz), output: 24.0VDC/4.58A, Efficiency 91.0%, -40 to +85 °C Base Plate Temperature
Под заказ
В корзину
ASB110PS24 Источник питания AC-DC power supply, Base Plate Cooled, input 85-264 VAC (47-63 Hz), output: 24.0VDC/4.58A, Efficiency 91.0%, -40 to +85 °C Base Plate Temperature
Под заказ
В корзину
ASB110PS28-HK  Снято с производства Источник питания AC-DC power supply, Base Plate Cooled, input 85-264 VAC (47-63 Hz), output: 28.0VDC/3.93A, Efficiency 91.0%, -40 to +85 °C Base Plate Temperature
Под заказ
В корзину
ASB110PS28 Источник питания AC-DC power supply, Base Plate Cooled, input 85-264 VAC (47-63 Hz), output: 28.0VDC/3.93A, Efficiency 91.0%, -40 to +85 °C Base Plate Temperature
Под заказ
В корзину
ASB110PS36 Источник питания AC-DC power supply, Base Plate Cooled, input 85-264 VAC (47-63 Hz), output: 36.0VDC/3.06A, Efficiency 91.0%, -40 to +85 °C Base Plate Temperature, Output Power 110W
Под заказ
В корзину
ASB110PS48-HK  Снято с производства Источник питания AC-DC power supply, Base Plate Cooled, input 85-264 VAC (47-63 Hz), output: 48.0VDC/2.29A, Efficiency 90.5%, -40 to +85 °C Base Plate Temperature, Output Power 110W
Под заказ
В корзину
ASB110PS48 Источник питания AC-DC power supply, Base Plate Cooled, input 85-264 VAC (47-63 Hz), output: 48.0VDC/2.29A, Efficiency 90.5%, -40 to +85 °C Base Plate Temperature, Output Power 110W
Под заказ
В корзину
ASB110PS12-HK  Снято с производства Источник питания AC-DC, вход 85-264 VAC (47-63 Hz), выход: 12.0VDC/9.17A, КПД 90.0%, -40 to +85 °C Base Plate Temperature
Под заказ
В корзину
ASB110PS12 Источник питания AC-DC, вход 85-264 VAC (47-63 Hz), выход: 12.0VDC/9.17A, КПД 90.0%, -40 to +85 °C Base Plate Temperature
Под заказ
В корзину
ASB75US12-HK Источник питания AC-DC, диапазон входного напряжения 90 - 264VAC (частота сети 47-63Hz), выходное напряжение 12В/выходной ток 6,25 A, КПД 88%, отвод тепла через основание корпуса
Под заказ
В корзину
ASB75US12 Источник питания AC-DC, диапазон входного напряжения 90 - 264VAC (частота сети 47-63Hz), выходное напряжение 12В/выходной ток 6,25 A, КПД 88%, отвод тепла через основание корпуса
Под заказ
В корзину
ASB75US15-HK Источник питания AC-DC, диапазон входного напряжения 90 - 264VAC (частота сети 47-63Hz), выходное напряжение 15В/выходной ток 5 A, КПД 88%, отвод тепла через основание корпуса
Под заказ
В корзину
ASB75US15 Источник питания AC-DC, диапазон входного напряжения 90 - 264VAC (частота сети 47-63Hz), выходное напряжение 15В/выходной ток 5 A, КПД 88%, отвод тепла через основание корпуса
Под заказ
В корзину
ASB75US24-HK Источник питания AC-DC, диапазон входного напряжения 90 - 264VAC (частота сети 47-63Hz), выходное напряжение 24В/выходной ток 3,12 A, КПД 89%, отвод тепла через основание корпуса
Под заказ
В корзину
ASB75US24 Источник питания AC-DC, диапазон входного напряжения 90 - 264VAC (частота сети 47-63Hz), выходное напряжение 24В/выходной ток 3,12 A, КПД 89%, отвод тепла через основание корпуса
Под заказ
В корзину
ASB75US36-HK Источник питания AC-DC, диапазон входного напряжения 90 - 264VAC (частота сети 47-63Hz), выходное напряжение 36В/выходной ток 2,05 A, КПД 89%, отвод тепла через основание корпуса
Под заказ
В корзину
ASB75US36 Источник питания AC-DC, диапазон входного напряжения 90 - 264VAC (частота сети 47-63Hz), выходное напряжение 36В/выходной ток 2,05 A, КПД 89%, отвод тепла через основание корпуса
Под заказ
В корзину
ASB75US48-HK Источник питания AC-DC, диапазон входного напряжения 90 - 264VAC (частота сети 47-63Hz), выходное напряжение 48В/выходной ток 1,56 A, КПД 90%, отвод тепла через основание корпуса
Под заказ
В корзину
ASB75US48 Источник питания AC-DC, диапазон входного напряжения 90 - 264VAC (частота сети 47-63Hz), выходное напряжение 48В/выходной ток 1,56 A, КПД 90%, отвод тепла через основание корпуса
Под заказ
В корзину

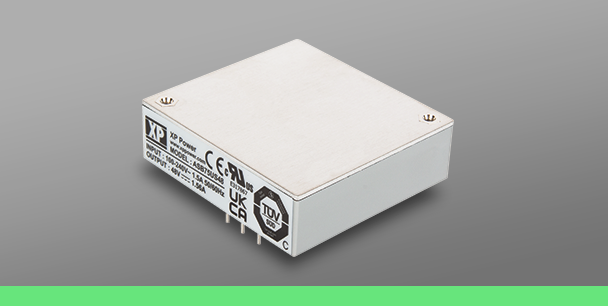

Одноканальные высокоэффективные источники питания AC/DC cерии ASB75 обеспечивают в нагрузке выходную  мощность 75 Вт. Низкопрофильная  компактная конструкция (высота 17 мм) с отводом тепла через основание корпуса содержит встроенный предохранитель, фильтр электромагнитных помех и конденсатор поддержания входного напряжения обеспечивают реальное законченное решение без необходимости применять дополнительные компоненты, что упрощает компоновку и создаёт решение для применений для промышленного оборудования, оборудования информационной технологии (ITE), Интернета вещей (IoT).

Высокое значение КПД минимизирует рассеяния тепла, что позволяет установить внешний теплоотвод (радиатор) на основании корпуса для обеспечения отвода тепла конвекцией. В качестве альтернативы, отвод тепла через основание корпуса предоставляет возможность устройствам отводить тепло кондукцией или работать в герметичных металлических корпусах, используя стенки конструкции для переноса теплоты за пределы корпуса аппаратуры.

Предлагаются пять одноканальных стандартных моделей с выходными напряжениями 12, 15, 24,  36 и 48 В. Источники питания предназначены для работы от питающей сети переменного тока  с диапазоном изменения напряжения от 85 до 264 В, потребляемая мощность в режиме холостого хода менее 150 мВт. Типичное значение КПД около 90%, ток утечки на землю менее 500 мкА.

Все модели снабжены защитой от перегрева, перегрузки по току, перенапряжения и короткого замыкания. Защита по входу обеспечивается внутренним фильтром электромагнитных помех и предохранителем, установленным в линии фазного провода. Устройства сохраняют работоспособность в диапазоне температуры основания корпуса от  – 40 до +85ºC. Среднее время наработки до отказа — MTBF (Mean Time Between Failure), рассчитанное по военному справочнику MIL-HDBK-217F для температуры корпуса +25 ºC для условий применения в стационарном наземном оборудовании составляет более 160 000 час.

Обеспечивается гальваническая развязка выходных цепей питания от шин источника входной электроэнергии. Электрическая прочность изоляции между первичной и вторичной цепью составляет 3000 В (переменный ток), между первичной цепью и корпусом — 1500 В (переменный ток), вторичной цепью и корпусом — 500 В (переменный ток). Электромагнитная совместимость соответствуют требованиям стандарта EN55032 Class B для кондуктивных помех и помех излучения (не требуется применение внешних компонентов), устойчивость к воздействию импульсных напряжений соответствует требованиям ряда стандарта EN61000-4-x.  Безопасность соответствуют требованиям стандартов EN62368-1 (ITE), UL UL62368-1 (ITE) и TUV EN62368-1 (ITE).

Источники питания серии ASB75 выполнены в герметичном стандартом корпусе формат “half brick” с размерами 61 × 57,9 × 17 мм, вес 125 г.

Источники питания AC/DC cерии ASB110  обеспечивают  выходную мощность 110 Вт.  Представляемый ряд источников питания выполнен в низкопрофильном корпусе “full-brick” с габаритными размерами  116,8 × 61× 5,9 мм и не требует применения внешних компонентов. Помехоподавляющий фильтр, предохранитель, а также накопительный конденсатор встроены в корпус, обеспечивая законченное решение, готовое для установки в оборудование. Источники питания серии ASB110 характеризуются высоким значением КПД до 91%, что минимизирует тепловые потери, а также  требования к радиатору и способны функционировать в диапазоне температур от –40 до +85˚C на основании корпуса модуля. Применение дополнительного радиатора позволяет обеспечить полную мощность при температуре окружающей среды +50˚C и температуре основания корпуса модуля +85˚C.

В режиме холостого хода входная мощность составляет не более 0,3 Вт.

 Серия ASB110 включает шесть модулей с выходными напряжениями 12, 15, 24, 28, 36 и 48 В c нестабильностью по току и напряжению ±0,5%. Переменная составляющая (пульсации) выходных напряжений составляет 1% (от пика до пика). Модули питания обладают следующими сервисными функциями: защита по току, защита от перенапряжения, короткого замыкания, перегрева (все виды защит – самовосстанавливающиеся).

Полная выходная мощность обеспечивается в диапазоне входного напряжения от 85 до 264 В (изменение частоты сети от 47 до 63 Гц) с линейным понижением от 100% до 90% при снижении входного напряжения от 90 до 85 В.

Корректор коэффициента  мощности, работающий на частотах от 70 до 130 кГц обеспечивает коэффициент мощности > 0,9 при полной нагрузке. Прочность изоляции между входом и выходом 3000 В (переменное напряжение).

Применение дополнительного радиатора позволяет обеспечить полную мощность при температуре окружающей среды +50˚C и температуре основания корпуса модуля +85˚C.
