PWRM – IoT решение для мониторинга электросетей и учета энергии

24.04.2026

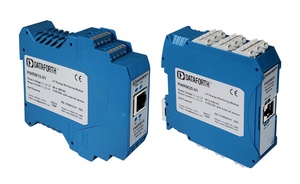

Модули серии PWRM от компании Dataforth — это современные IoT-устройства для высокоточного и универсального измерения электрической энергии. Они совместимы как с однофазными, так и с трёхфазными системами, что делает их оптимальным выбором для промышленных и коммерческих объектов, включая новые проекты и модернизацию существующих систем. Устройства стабильно работают в широком диапазоне температур: от -40°C до +85°C.

#Dataforth #модули нормализации аналоговых сигналов #интернет вещей (IoT) #расширенный температурный диапазон

Модули устанавливаются на стандартную DIN‑рейку, а также имеют съёмные клеммные колодки для подключения фазных напряжений и токов, что значительно упрощает монтаж, подключение и последующее обслуживание. Корпус устройства имеет компактные габариты, что позволяет минимизировать занимаемое пространство в шкафах управления и оптимизировать компоновку оборудования в условиях ограниченного объёма.

Модули поддерживают фазные напряжения 85–265 В (PWRM10-01) или 85–525 В (PWRM20-01) c частотой 50/60 Гц. Питание устройств осуществляется автономно от одной из фазных линий. Для работы с более высокими напряжениями возможно подключение модулей через трансформаторы напряжения с соответствующей настройкой масштабирования.

Входные фазные токи имеют стандартный для отрасли диапазон — от 0 до 0,333 В переменного тока в полном диапазоне. Для измерения используются внешние шунты, трансформаторы тока или катушки Роговского, что позволяет реализовать как контактные, так и бесконтактные методы.

Модули серии PWRM обеспечивают простоту и удобство анализа данных: в том числе мониторинг качества электроэнергии, контроль энергопотребления, оценка технического состояния оборудования и другие задачи становятся максимально эффективными благодаря широкому функционалу и интуитивно понятному интерфейсу.

Функциональные возможности модулей включают в себя измерение и передачу широкого спектра параметров электрической энергии:

среднеквадратичные (RMS) значения напряжений и токов;
углы сдвига фаз;
периоды линий;
мгновенные значения активной и полной мощности;
коэффициенты мощности;
активная, реактивная и полная энергия;
гармонический состав сети;
показатели качества электроэнергии (перенапряжение, перегрузки по току, просадки напряжения).

Все данные в реальном времени доступны через Ethernet‑порт (TCP/IP) с использованием HTTP API. Пользователь может получать информацию через стандартный веб‑браузер на ПК, смартфоне или планшете. Система логирования предусматривает гибкую настройку: пользователь выбирает необходимые параметры и диапазоны, после чего данные сохраняются автоматически и становятся доступными для последующего анализа.

Устройства рассчитаны на эксплуатацию в тяжёлых промышленных условиях и обладают высокой помехоустойчивостью.

Области применения:
