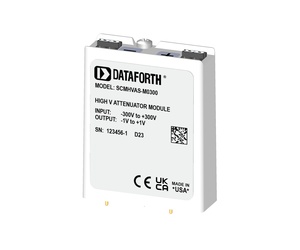

SCMHVAS – система высоковольтных аттенюаторов нового поколения от Dataforth

Компания Dataforth рада представить обновленную серию аттенюаторов высокого напряжения — SCMHVAS. Эта линейка представляет собой уникальную модульную систему обработки аналоговых сигналов, позволяющую безопасно контролировать и точно измерять потенциалы высоких напряжений до 1414 В переменного тока (4000 В пик-пик). Модули снижают исходный сигнал до уровня, пригодного для интеграции с оборудованием сбора данных, одновременно обеспечивая фильтрацию аналоговых сигналов и гальваническую развязку на уровне 1500 В среднеквадратичного значения.

Для каждого канала аналогового входа используется соответствующий аттенюатор SCMHVAS-Mxxxx, предварительно обрабатывающий сигнал. Затем, с применением модулей SCM5B30-07 или SCM5B40-07 сигнал фильтруется, изолируется и преобразуется в выходной сигнал высокого уровня. Для обычных сигналов частотой 50/60 Гц и низким уровнем гармоник рекомендуется использовать модуль SCM5B40-07 с полосой пропускания 10 кГц. А модуль SCM5B30-07 применяется для низкочастотных сигналов переменного тока с частотой ниже 4 Гц. Аттенюаторы и модули обработки сигналов обладают отличной стабильностью во времени и не требуют повторной калибровки. Общая точность системы составляет ±0,06%.

Подключение входных сигналов к аттенюаторам осуществляется с помощью встроенных клеммных колодок. Для обеспечения безопасности клеммы находятся внутри корпуса — доступ к ним возможен только сверху.

Архитектура системы предусматривает две специально разработанные монтажные панели для простой и удобной установки модулей. Компактная 8-канальная модель SCMVAS-PB8 может быть смонтирована как на панель, так и на стандартную DIN‑рейку, обеспечивая вывод готового сигнала через надёжные винтовые клеммы. Вторая панель — SCMVAS-PB16 — оснащена шестнадцатью каналами аналогового ввода-вывода, имеющими непосредственный доступ к скоростным платам аналого-цифрового преобразования (AЦП) через 26-контактный ленточный кабель.

Решаемые задачи:

• безопасное подавление высоковольтных сигналов без риска повреждения чувствительных приборов;
• значительное снижение проблем, вызванных электромагнитными помехами и электрическим шумом в сигналах;
• эффективная защита приборов пользователей от воздействия молний и скачков напряжения в электросети тяжёлого оборудования;
• гальваническое разделение внешних сенсоров для повышения точности измерений;
• устранение паразитных контуров заземления («ground loops»), минимизируя влияние искажений на итоговые показатели.

Ключевые особенности:

• простота модернизации и технического обслуживания всей системы;
• повышенная устойчивость к работе в условиях сильных шумов и нестабильных условий;
• легкость проектирования интерфейса датчиков и упрощённое проектирование цепей обработки сигналов.
