cMT2102X — мощный HMI-интерфейс для построения интеллектуальных производств

Компания Weintek рада представить новую модель панели оператора — cMT2102X.
Устройство с ярким 10,1-дюймовым экраном разработано на базе современного программного пакета EasyBuilder Pro и предлагает высокую производительность при доступной цене для эффективного применения в системах автоматизации технологических процессов на интеллектуальных производствах.

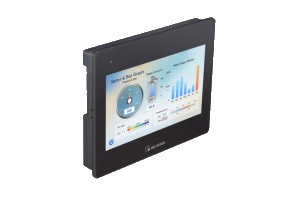

Панель cMT2102X реализована в прочным металлическом корпусе, оснащена четырёхъядерным процессором и полным набором программных инструментов серии cMT X. Наличие двух Ethernet-портов обеспечивает простую интеграцию с ПЛК и системами управления, включая решения на CODESYS. Встроенная поддержка современных стандартов передачи данных, таких как OPC UA и MQTT, позволяет свободно взаимодействовать с оборудованием разных производителей, удовлетворяя требованиям концепции Industry 4.0.

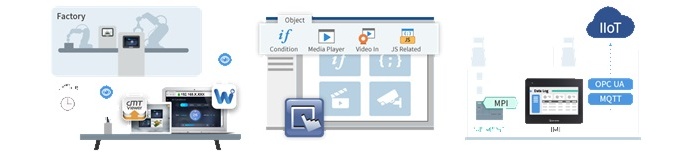

Следуя успешному опыту предыдущих моделей семейства cMT X, новое устройство открывает дополнительные возможности для обработки мультимедийного контента, дистанционного мониторинга и взаимодействия с технологическими платформами IIoT. За счет поддержки технологий WebView и cMT Viewer с улучшенными механизмами потоковой трансляции видео, устройство позволяет получать полную картину состояния производственной линии и оборудования в реальном времени непосредственно с компьютера или смартфона.
В свою очередь, EasyBuilder Pro теперь включает расширенные инструменты редактирования интерактивных элементов: установку условий отображения элемента, воспроизведение медиа-контента, ввод видеосигнала и поддержку JavaScript (JS). Это облегчает создание удобного и функционального графического интерфейса для решения широкого спектра задач.
Поддержка стандарта SIEMENS MPI 187.5K и популярных IIoT-протоколов OPC UA и MQTT существенно увеличивает возможности интеграции системы с облачными сервисами или иными распределёнными вычислительными средами, ускоряя сбор и обработку данных.
Оснащённый современным четырёхъядерным процессором, флеш-памятью объёмом 4 ГБ и 1 Гб оперативной памяти, cMT2102X легко справляется даже с самыми требовательными задачами. Интерфейсы включают порты RS-232, RS-485, USB 2.0 и два Ethernet-порта. Благодаря поддержке CODESYS панель способна выступать в роли полноценного контроллера, интегрируя и координируя работу промышленных сетей нового поколения. Опционально доступный модуль расширения M02 добавляет поддержку беспроводного соединения Wi-Fi, минимизирует необходимость прокладки проводов и увеличивает свободу установки устройства.
Экран диагональю 10,1 дюйма с разрешением 1024×600 обладает яркостью 400 кандел/м² и контрастностью 500:1, гарантируя чёткое восприятие информации даже при неблагоприятных условиях освещения. Класс защиты передней панели устройства соответствует международным стандартам NEMA 4/IP66, исключая попадание внутрь пыли и влаги, а рабочий диапазон температур от 0° до 55°С сохраняет стабильность функционирования в промышленных условиях.
Оптимальное соотношение производительности, надёжности и удобства использования делают cMT2102X идеальным решением для построения интеллектуальных систем управления в промышленности.
Подробные характеристики cMT2102X
Модель |
cMT2102X |
||
Экран |
10,1” (WVA) |
||
Разрешение |
1024 x 600 |
||
Угол обзора |
85/85/85/85 |
||
Процессор |
Quad-core RISC |
||
Flash/RAM |
4Гб/1Гб |
||
Ethernet |
LAN 1: 10/100 Base-T × 1 |
||
COM Port |
Con.A:COM2 RS-485 2W/4W, COM3 RS-485 2W
|
||
USB Host |
USB 2.0 x 1 |
||
Габариты ШхВхГ |
271 x 213 x 38 мм |
||
Монтажный вырез |
260 x 202 мм |
||
Степень защиты |
NEMA4 / IP66 по передней панели |
||
Рабочая температура |
0° ~ 50°C (32° ~ 122°F) |
||
Корпус |
Пластик |
||
Входное напряжение |
24±20% VDC |
||
Вес |
~ 1,2 кг |
||
ПО |
EasyBuilder Pro |
V6.10.01 или позже |
|
Weincloud |
Dashboard |
Опционально |
|
EasyAccess 2.0 |
Опционально |
||
CODESYS® |
Опционально |
