Обновление линейки процессорных модулей РС104 Fastwel

26.07.2023

Индустриальные процессорные модули разработки и серийного производства Fastwel – уникальное явление на рынке РФ. Изделия проектируются российскими разработчиками от уровня схемотехники и серийно выпускаются на мощностях, расположенных в Москве, для системных интеграторов в высокоответственных сферах применения. Все модули соответствуют как международным стандартам (форм-факторы РС104, CPCI 3U и другие), так и требованиям российских ГОСТ.

#Fastwel #встраиваемые системы #PC/104 #процессорные платы #расширенный температурный диапазон

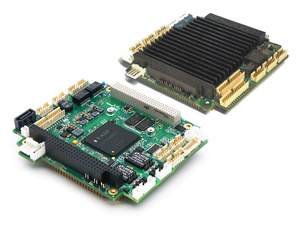

Одним из наиболее популярных форм-факторов у разработчиков прикладных систем является формат РС104 в различных вариантах – РС104-Рlus, PC104e, StackPC и т.д. В этом формате Fastwel на сегодняшний день предлагает широкий спектр изделий практически для любых применений. Многие из процессорных модулей выпускаются серийно уже более 10 лет и их срок жизни подходит к концу. Для плавного перехода от платформ CPC304, CPC306, CPC308 к более современным и долговременно доступным моделям Fastwel предлагает новые одноплатные компьютеры CPC314 и CPC316 стандарта PC104-Plus с процессором Vortex86DX3. Процессор архитектуры х86 разработан и серийно производится в КНР и не имеет ограничений по поставке на рынок России.

Модули CPC314 и CPC316 отличаются высокой производительностью при небольшом тепловыделении, что особенно важно при разработке безвентиляторных систем и решений в компактных корпусах. Основной сферой применения одноплатных компьютеров является использование их в качестве вычислительного ядра прикладной системы с широким набором интерфейсов ввода-вывода, расположенных на самом модуле или на платах расширения Fastwel, сторонних производителей или самостоятельной разработки. Такое применение актуально для построения систем реального времени, бортовых систем, средств безопасности и связи, контроля производства и других ответственных применений в индустриальном температурном диапазоне (от -40 до +85°C) и с высокими ударно-вибрационными нагрузками.

Основные технические характеристики модулей CPC314 и CPC316 в сравнении с предшественниками приведены в таблице.

AMD Geode LX 800
(500 Мгц)

	CPC304-01	CPC308-01	CPC314-01	CPC316-01	CPC316-02
Процессор	AMD Geode LX 800 (500 Мгц)	PineView-M (N450) 1.66Ггц	Vortex86DX3 (800 МГц)	Vortex86DX3 (800 МГц)	Vortex86DX3 (800 МГц)
ОЗУ	256 МБ DDR	1 Гбайт DDR2	2 ГБ DDR3	2 ГБ DDR3	2 ГБ DDR3
FLASH-диск напаяный	1 ГБ	4 ГБ	-	8 ГБ	8 ГБ
MicrSD	-	-	1 + карточка 4ГБ	-	-
Compact Flash	1	1	-	1	1
HDD	-	2xSATA	1xSATA	-	-
RS232	2xRS232	2xRS232	2xRS232	2xRS232	2xRS232
RS485/422	2xRS422/485 гальв. изолированный	2xRS422/485 гальв. изолированный	2xRS422/485 гальв. изолированный	2xRS422/485 гальв. изолированный	2xRS422/485 гальв. изолированный
Ethernet	2x10/100 Мб/с	2x10/100/1000 Мб/с	2x10/100 Мб/с	2x10/100/1000 Мб/с	2x10/100/1000 Мб/с
USB	2xUSB 2.0	4xUSB 2.0	2xUSB 2.0	4xUSB 2.0	4xUSB 2.0
KB/Mouse	PS/2	PS/2	PS/2	-	-
Порт GPIO ввод\вывод	8 линий	8 линий	8 линий	8 линий	8 линий
Порт LPT	-	-	LPT	-	-
Цифровой порт ввода/вывода	-	-	-	48 x DIO	48 x DIO
Audio	Analog IN/Out/Mic	Analog IN/Out/Mic	Analog IN/Out/Mic	Analog IN/Out/Mic	-
VGA	1600х1200 (85 Гц) 1920х1440 (75 Гц 32 бит).	1400x1050 60 Гц (N450)	до 1920х1080, цвет 32 бит	до 1920х1080, цвет 32 бит	до 1920х1080, цвет 32 бит
LVDS	1024х768 (60 Гц)	1280x800 60 Гц (N450)	до 1920х1080, цвет 32 бит	до 1920х1080, цвет 32 бит	-
Шины	ISA / PCI
Рабочая температура	- 40... +85ºC
Электропитание	+5 В / 7,5 Вт	+5 В / 15 Вт	+5 В / 10 Вт
CPU Mark	61	348	604
CPU Integer Math	6	24	31
CPU Floating Point	20	105	25
CPU Compression	122	802	449.5
Memory Mark	43	226	80.8
2D Graphics	86	222	92
Disk Mark	222	297	388
Compress (MIPS)	280	1000	600
Decompress (MIPS)	270	1500	1071
