Электролюминесцентный дисплей на 4,8’’ с встроенным контроллером Epson S1D13700 от Beneq для работы при экстремальных температурах

11.06.2021

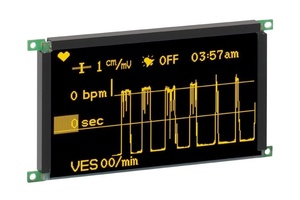

Компания Beneq (Lumineq) предлагает 4,8-дюймовый тонкоплёночный электролюминесцентный дисплей (TFEL) EL240.128.45-EC с встроенной микросхемой контроллера Epson S1D13700.

Интерфейс с микроконтроллером организован на базе параллельной 8-разрядной стандартной шины Intel 8080 или Motorola 6800. Для детального ознакомления c принципами работы этого контроллера необходимо обратиться к руководству по работе с контроллером S1D13700F02 Hardware Functional Specification.

Необходимо отметить, что дисплей EL240.128.45-EC с контроллером Epson S1D13700 работает более надёжно в некоторых критических применениях по сравнению с моделями, в которых применяется микросхема дисплейного контроллера RAiO RA8835A.

Общие возможности и преимущества TFEL-дисплеев:

Работа при низких температурах без использования дополнительного обогрева; диапазон рабочих температур модели EL240.128.45-EC: –40…+70 °C.
Широкий угол обзора – свыше 179˚.
Быстрый отклик дисплея – менее 1 мс.
Компактный корпус.
Высокая надёжность – средний срок непрерывной работы составляет более 120 000 ч.
Малые потери яркости в процессе эксплуатации – 25-30% от первоначальной яркости после 11 лет работы.

Основные технические характеристики TFEL-дисплея EL240.128.45-EC

Разрешение	240 × 128 пикселей
Шаг пиксела	0,45×0,45 мм
Габариты модуля (Ш×В×Г)	128 × 77 × 14,8 мм
Рабочая площадь экрана, Ш×В	107,9 × 57,5 мм
Размер диагонали экрана	4,8’’
Угол обзора	>179°
Время реакции	< 1 мс
Яркость свечения экрана	130 кд/м²при частоте кадров 240 Гц
Контрастное отношение	79:1 (при яркости внешней засветки 500 люкс и частоте кадров 240 Гц) 13:1 (при яркости внешней засветки 5 000 люкс и частоте кадров 240 Гц)
Напряжение питания	+ 4,75… 5,25 В и +8…+18 В
Потребляемая мощность (при частоте кадровой развёртки 150 Гц)	3,1 Вт (при частоте 120 Гц) 5,8 Вт (при частоте 240 Гц)
Среднее время наработки до отказа, MTBF (мин.)	> 100 000 ч (при температуре +25°C и максимальной частоте кадров)
Диапазон рабочей температуры	-40…+70 °C
Влажность (при +40°C, без конденсации влаги)	93%
Высота над уровнем моря (в рабочем режиме)	18 000 м
Защита от ударов (3 ударных воздействия по каждой поверхности)	100 g, длительность 6 мс
Защита от вибраций (случайная вибрация)	Диапазон частот 5…500 Гц, спектральная плотность 0,02 g² /Гц
