Многоканальные LXI-генераторы сигналов произвольной формы компании Spectrum
30.08.2017

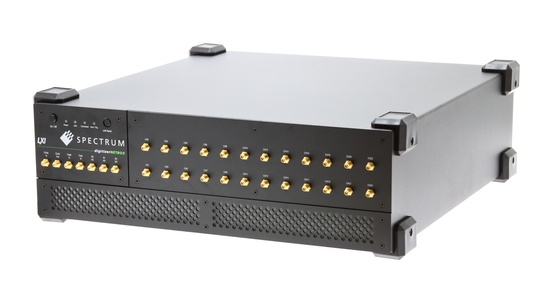

Генераторы серии DN6.66xx, пополнившие линейку generatorNETBOX производства компании Spectrum, обеспечивают до 24 полностью синхронных каналов в одном устройстве.
Современные электронные системы в таких приложениях, как многоканальный прием и передача данных, радары, квантовые системы и др., для повышения суммарной производительности все чаще обращаются к дизайну с параллельной архитектурой. Для разработки подобных систем необходимо иметь возможность синхронной генерации нескольких сигналов. Высокоскоростные генераторы произвольной формы (AWG) позволяют легко и гибко генерировать различные сигналы. Однако большинство из них имеют ограниченное число каналов (от одного до четырех), что делает дорогостоящим занятием создание сложных тестовых систем. Кроме того, подобные устройства часто сталкиваются с серьезными проблемами синхронизации при их масштабировании.
Восемь новых моделей DN6.66xx, пополнивших семейство LXI-приборов generatorNETBOX, легко интегрируются в любую тестовую систему простым Ethernet-соединением. Используя современную 16-разрядную цифро-аналоговую технологию, они предлагают от 6 до 24 полностью синхронных каналов с частотой формирования
Для большинства приложений важно, чтобы все каналы тактировались и запускались синхронно. В DN6.66xx применяется система синхронизации с точной фазовой автоподстройкой частоты (ФАПЧ), в которой используется встроенный или внешний источник тактового сигнала, при этом разброс между каналами составляет менее 130 пикосекунд.
Для формирования длительных и сложных сигналов с целью наиболее эффективного использования памяти, возможности встроенной системы хранения сочетаются с различными режимами работы, такими как Single-Shot, Loop, FIFO, Gating и Sequence Replay.
Для удобного доступа к сигнальным, асинхронным цифровым и тригерным входам-выходам все интерфейсные разъемы расположены на передней панели.
Приборы DN6.66xx полностью автономны и снабжены всем необходимым для генерации практически неограниченного спектра сигналов — достаточно подключиться к компьютеру и запустить программное обеспечение.
Все устройства generatorNETBOX доступны для заказа и поставляются с ПО SBench 6 Professional, поддерживают драйверы большинства популярных языков программирования, имеют двухлетнюю гарантию производителя. Техническая поддержка, включая обновления и прошивки, предоставляются бесплатно.
