Простая мобильная диагностика инфраструктуры промышленных сетей

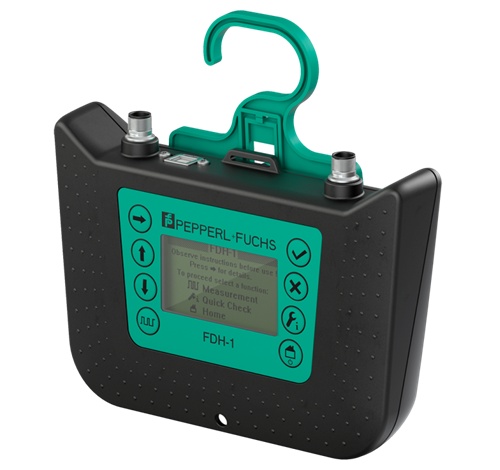

Подразделение автоматизации промышленного производства (Process Automation Division) компании Pepperl+Fuchs Elcon дополнило линейку компонентов системы FieldConnex, выпустив портативное устройство FDH-1 для проверки и диагностики промышленной сети на физическом уровне.

Этот комплексный измерительный инструмент, обладающий значительно большей функциональностью, чем мультиметр, упрощает монтаж промышленной сети. Он может быть подключен к любой точке сегмента сети и способен без подключения к компьютеру записывать и хранить данные для 32 сегментов, содержащих максимальное число сетевых устройств.

Прибор позволяет выбирать различные сценарии тестирования. Встроенные программные средства (экспертная система интерпретации измерений, мастер ввода в эксплуатацию и др.) обеспечивают простоту использования и практически не требуют от пользователя специальной подготовки. Экспертная система преобразует данные измерений в простую последовательность сообщений, описывающих причины неисправностей и предлагающих корректирующие меры. Благодаря различным режимам работы устройство одинаково удобно как для неопытных, так и для опытных пользователей. Тестирование может быть начато одним нажатием кнопки. Пользовательский интерфейс модели поддерживает несколько языков.

Портативный прибор полевой диагностики FieldConnex FDH-1 еще до ввода сегмента сети в эксплуатацию отображает местоположение любых неисправностей монтажа и предлагает способы их устранения. Использование мобильного диагностического устройства из линейки FieldConnex для таких процедур, как граничное тестирование узлов и тестирование соединителей, помогает выявить слабые места сетевой инфраструктуры и улучшить ее состояние. Кроме того, инструмент дает возможность проверить, может ли быть использована для промышленной сети существующая кабельная инфраструктура, помогая тем самым сократить общее количество кабелей. Все эти функции FDH-1 позволяют снизить временные и финансовые затраты при развертывании промышленной сети.

Программное обеспечение Manager Software Premium добавляет устройству расширенные функции отображения формы сигналов, а также возможность загрузки и сохранения данных для сравнения заданных и реальных параметров физического уровня промышленной сети.

Устройство FDH-1 имеет искробезопасный интерфейс согласно концепции Entity и FISCO (уровень Ex Ia), а также поддерживает технологию взрывозащиты DART. Таким образом, новинка разрешена к использованию во взрывоопасных зонах класса 1 со всеми типами защиты.
