ЦПУ серии К15 программируемые в среде С/С++
Контролеры программируются в среде разработки CubeIDE – это официальная свободно распространяемая IDE от компании STMicroelectronics. В комплекте с контроллерами идет стартовый проект и подробная инструкция с описанием работы.
Снято с производства
Процессорный модуль «К15.CPU.H7»
Модуль «K15.CPU.H1» предназначен для построения локальных систем малой и средней сложности, а также распределенных систем в нефтяной промышленности, сельском, жилищно-коммунальном хозяйстве, энергетике и других отраслях.
Преимущества:
-
Модульная конструкция
-
· Расширенный диапазон температур
-
· WEB интерфейс - возможность настройки параметров модуля
-
· Компактное решение
-
Сертифицирован как средство измерения

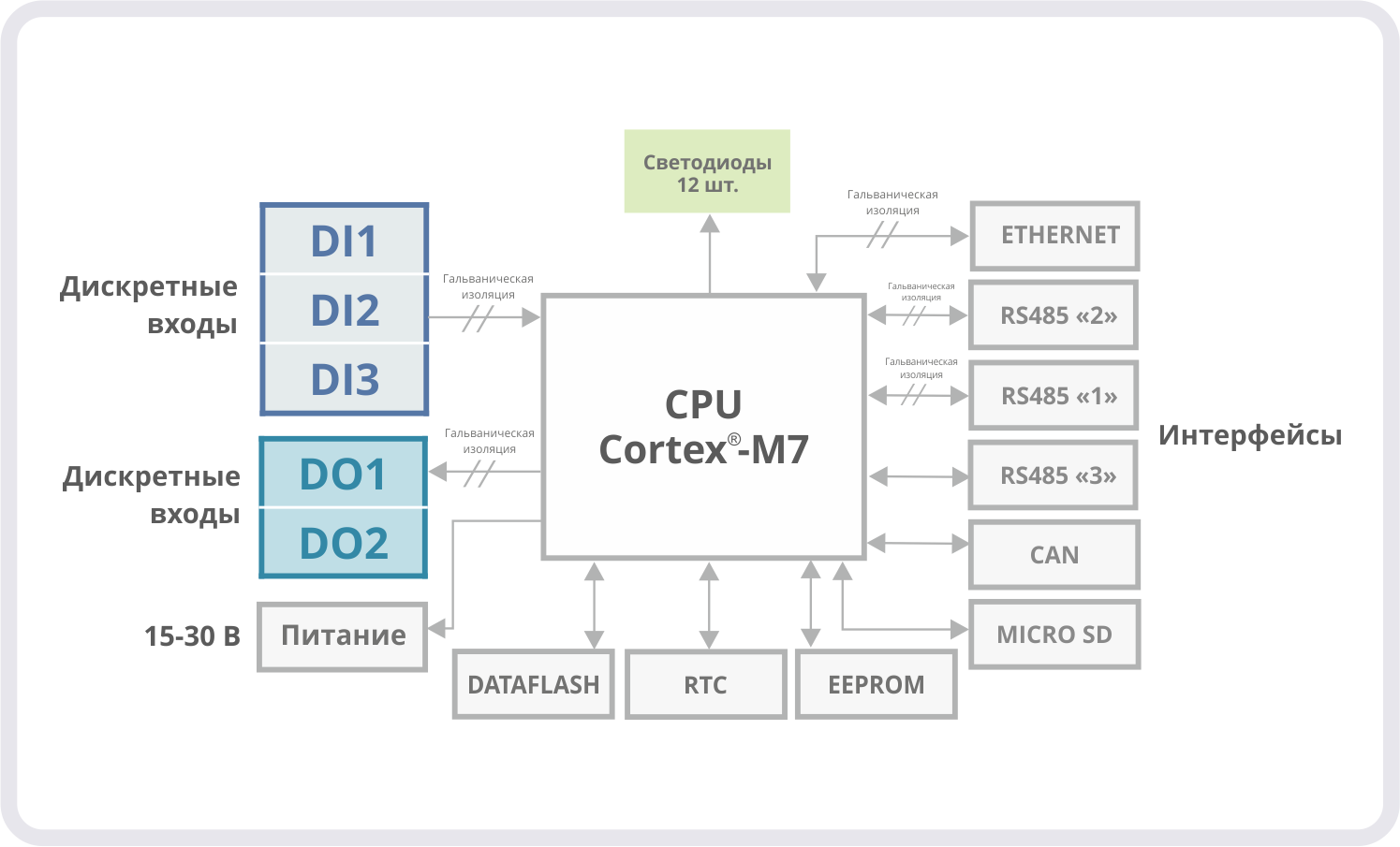

Теxнические характеристики:
-
Центральный процессор ARM® 32-bit
-
Cortex®-M7, 480 MHz
-
Web-интерфейс
-
Поддержка MicroSD
-
Часы реального времени
-
Возможность подключения дополнительных модулей ввода/вывода
| Электрические характеристики | ||
| Напряжение питания | 24 В ±20% | |
| Потребляемая мощность, не более | 5 Вт | |
| Электрическая прочность изоляции цепей | 500 В | |
| Защита входного напряжения | ограничение тока | |
| Количество дискретных выходов | 2 шт. | |
| Количество дискретных входов | 3 шт. | |
| Коммуникационные характеристики | ||
| Порт Ethernet 10/100 Base-T | 1 шт. | |
| Количество изолированных портов RS-485 | 2 шт. | |
| Количество не изолированных портов RS-485 | 1 шт. | |
| Поддерживаемые протоколы обмена | ModBus RTU/TCP | |
| Интерфейс обмена данными с модулям | CAN | |
| Индикаторы дискретных сигналов | 3 шт. | |
| Индикаторы состояния (Status, Run, Fault) | V | |
| Индикаторы дискретных сигналов | V | |
| Условия эксплуатации | ||
| Температура | от -40 до +60 °С | |
| Влажность | от 10 до 90 % | |
| Механические характеристики | |

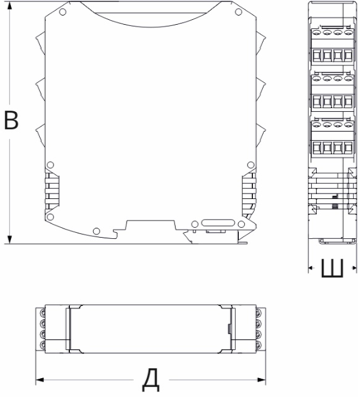

| Размеры (Д х Ш х В) | 107х22,5х136 мм |
| Масса, грамм | 400 |
| Степень защиты корпуса | IP20 |
| Крепление | DIN-рейка 35 мм |
