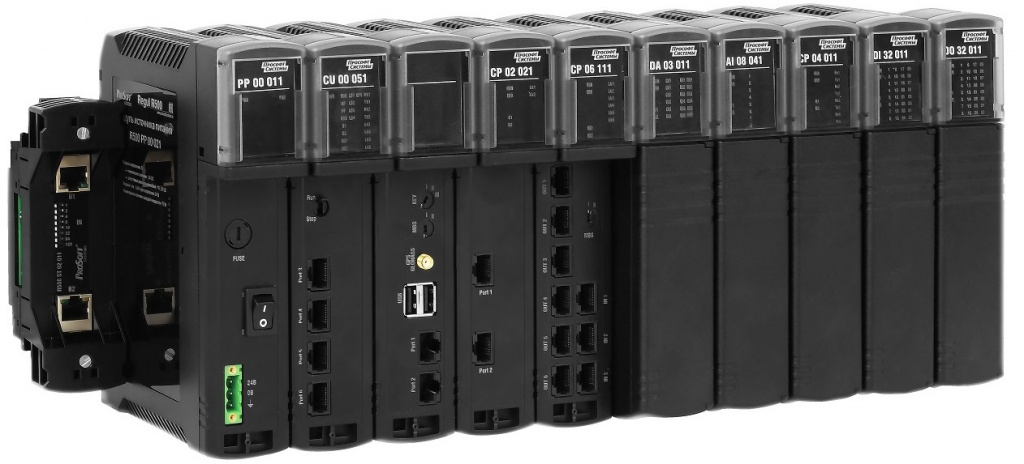

ПЛК Regul R500

ПЛК Regul R500

R500

Назначение

  • ответственные решения, требующие повышенной надежности оборудования (поддержка различных схем резервирования контроллеров и станций удаленного ввода/вывода);
  • высокоточные измерительные системы ответственного применения (специальные измерительные модули повышенной точности);
  • отказоустойчивые системы управления технологическими объектами с быстроменяющимися физическими процессами (резервированные системы управления с минимальным циклом исполнения программы, специализированные модули высокоскоростного измерения физических параметров);
  • распределенные системы АСУ ТП.

Функциональные возможности

  • поддержка «горячего» резервирования центральных процессоров, источников питания, модулей ввода/вывода;
  • дублированная высокоскоростная внутренняя шина данных;
  • различные схемы резервирования контроллеров (100% резервирование, резервирование источников питания и центральных процессоров);
  • «горячая» замена всех модулей контроллера (без отключения питания и прерывания прикладной программы);
  • наборный крейт — возможность наращивания крейта с дискретностью в один модуль;
  • подключение станций удаленного ввода/вывода к центральному процессору по топологии «двойное резервируемое кольцо», «звезда» и смешанной схеме;
  • энергонезависимая память — до 3 Гб под архивы пользователя;
  • исполняемая среда Epsilon LD с поддержкой 5 языков стандарта IEC 61131-3;
  • возможность web-визуализации.

Коммуникационные возможности

Поддержка интерфейсов:

  • RS-232 (9‑pin, full duplex, скорость 300…115 200 bps, оптоизоляция 500/1500 В, защита от перенапряжения);
  • RS-422/RS-485 (9‑pin, скорость 300…115 200 bps полная поканальная оптоизоляция 500/1500 В, защита от перенапряжения) — до 96 портов на контроллер;
  • Ethernet 10/100/1000 RJ-45 (full duplex) — до 4 портов на ЦП;
  • Ethernet 10/100/1000 FO (Single-mode, Multi-mode) — до 2 портов на ЦП.

Поддержка протоколов обмена:

  • IEC 61 870‑5‑101 (Master/Slave);
  • IEC 61 870‑5‑104 (Master/Slave);
  • Modbus RTU (Master/Slave, с возможностями расширения);
  • Modbus ТСР (Master/Slave, с возможностями расширения);
  • OPC DA, OPC UA;
  • EtherCAT;
  • возможна реализация дополнительных протоколов обмена по требованиям Заказчика, включая нестандартные.

Конструктивное исполнение

  • модули с современным дизайном размером (ШхВхГ) 40х180х145 мм;
  • удобные съемные клеммники;
  • быстрый монтаж на 105 мм DIN-рейку;
  • пассивное охлаждение, отсутствие механических и вращающихся элементов конструкции.

Технические характеристики

минимальное время цикла прикладной программы 1 мс
время переключения с основного контроллера на резервный 5 мс
точность синхронизации времени 50 мкс
диапазон входного напряжения питания 85…264 VAC/120…370 VDC, 18…36 VDC
диапазон рабочих температур от +1 до +60°С

Аппаратная конфигурация контроллера

  • поддержка резервирования с расположением модуля центрального процессора в одном крейте и в разных крейтах;
  • подключение до 255 крейтов расширения;
  • до 40 модулей в одном крейте;
  • возможность разнесения крейтов на расстояние до 10 км (по оптоволоконной линии связи).
Бренды
Модули шасси R500
Прософт-Системы
R500 DN 100 DIN-рейка L=1000 мм
Под заказ
В корзину
R500 DN 060 DIN-рейка L=600мм
Под заказ
В корзину
R500 DN 080 DIN-рейка L=800мм
Под заказ
В корзину
R500 CH 02 011 Шасси с поддержкой резервирования для модулей ввода/вывода
Под заказ
В корзину
R500 CH 02 032 Шасси с поддержкой резервирования для модулей однослотового центрального процессора
Под заказ
В корзину
R500 CH 02 021 Шасси с поддержкой резервирования для модулей центрального процессора
Под заказ
В корзину
Модули центрального процессора R500
Прософт-Системы
R500 CU 00 051-02 Модуль центрального процессора 2Gb RAM, 1x4Gb SSD, RS-232, RS-485, 4 x Ethernet RJ45, 2 х USB, GPS/GLONASS, в комплекте с шасси с поддержкой резервирования
Под заказ
В корзину
R500 CU 00 021 Модуль центрального процессора ARM Cortex-Axx, 512 Mb RAM, 1Gb Flash, RS-232, RS-485, 2 x Ethernet RJ-45
Под заказ
В корзину
R500 CU 00 021-02 Модуль центрального процессора ARM Cortex-Axx, 512 Mb RAM, 1Gb Flash, RS-232, RS-485, 2 x Ethernet RJ-45, в комплекте с шасси с поддержкой резервирования
Под заказ
В корзину
R500 CU 00 021(W) Модуль центрального процессора ARM Cortex-Axx, 512 Mb RAM, 1Gb Flash, RS-232, RS-485, 2 x Ethernet RJ-45, поддержка WEB-визуализации
Под заказ
В корзину
R500 CU 00 021(W)-02 Модуль центрального процессора ARM Cortex-Axx, 512 Mb RAM, 1Gb Flash, RS-232, RS-485, 2 x Ethernet RJ-45, поддержка WEB-визуализации, в комплекте с шасси с поддержкой резервирования
Под заказ
В корзину
R500 CU 00 031 Модуль центрального процессора ARM Cortex-Axx, 512 Mb RAM, 1Gb Flash, RS-232, RS-485, 2 x Ethernet SFP
Под заказ
В корзину
R500 CU 00 031-02 Модуль центрального процессора ARM Cortex-Axx, 512 Mb RAM, 1Gb Flash, RS-232, RS-485, 2 x Ethernet SFP, в комплекте с шасси с поддержкой резервирования
Под заказ
В корзину
R500 CU 00 031(W) Модуль центрального процессора ARM Cortex-Axx, 512 Mb RAM, 1Gb Flash, RS-232, RS-485, 2 x Ethernet SFP, поддержка WEB-визуализации
Под заказ
В корзину
R500 CU 00 031(W)-02 Модуль центрального процессора ARM Cortex-Axx, 512 Mb RAM, 1Gb Flash, RS-232, RS-485, 2 x Ethernet SFP, поддержка WEB-визуализации, в комплекте с шасси с поддержкой резервирования
Под заказ
В корзину
R500 CU 00 071 Модуль центрального процессора Intel Atom, 2 Gb RAM, 1x4Gb SSD (max до 64 Gb), RS-232, RS-485, 2 x Ethernet RJ45, 2 x Ethernet SFP, 2хUSB, DVI, GPS/GLONASS
Под заказ
В корзину
R500 CU 00 071(W)-02 Модуль центрального процессора Intel Atom, 2 Gb RAM, 1x4Gb SSD (max до 64 Gb), RS-232, RS-485, 2 x Ethernet RJ45, 2 x Ethernet SFP, 2хUSB, DVI, GPS/GLONASS, в комплекте с шасси с поддержкой резервирования, поддержка WEB-визуализации
Под заказ
В корзину
R500 CU 00 071(W) Модуль центрального процессора Intel Atom, 2 Gb RAM, 1x4Gb SSD (max до 64 Gb), RS-232, RS-485, 2 x Ethernet RJ45, 2 x Ethernet SFP, 2хUSB, DVI, GPS/GLONASS, поддержка WEB-визуализации
Под заказ
В корзину
R500 CU 00 061 Модуль центрального процессора Intel Atom, 2 Gb RAM, 1x4Gb SSD (max до 64 Gb), RS-232, RS-485, 2 x Ethernet RJ45, 2 x Ethernet SFP, 2хUSB, GPS/GLONASS
Под заказ
В корзину
R500 CU 00 061-02 Модуль центрального процессора Intel Atom, 2 Gb RAM, 1x4Gb SSD (max до 64 Gb), RS-232, RS-485, 2 x Ethernet RJ45, 2 x Ethernet SFP, 2хUSB, GPS/GLONASS, в комплекте с шасси с поддержкой резервирования
Под заказ
В корзину
R500 CU 00 061(W)-02 Модуль центрального процессора Intel Atom, 2 Gb RAM, 1x4Gb SSD (max до 64 Gb), RS-232, RS-485, 2 x Ethernet RJ45, 2 x Ethernet SFP, 2хUSB, GPS/GLONASS, в комплекте с шасси с поддержкой резервирования, поддержка WEB-визуализации
Под заказ
В корзину
R500 CU 00 061(W) Модуль центрального процессора Intel Atom, 2 Gb RAM, 1x4Gb SSD (max до 64 Gb), RS-232, RS-485, 2 x Ethernet RJ45, 2 x Ethernet SFP, 2хUSB, GPS/GLONASS, поддержка WEB-визуализации
Под заказ
В корзину
R500 CU 00 051 Модуль центрального процессора Intel Atom, 2 Gb RAM, 1x4Gb SSD (max до 64 Gb), RS-232, RS-485, 4 x Ethernet RJ45, 2хUSB, GPS/GLONASS
Под заказ
В корзину
R500 CU 00 051(W)-02 Модуль центрального процессора Intel Atom, 2 Gb RAM, 1x4Gb SSD (max до 64 Gb), RS-232, RS-485, 4 x Ethernet RJ45, 2хUSB, GPS/GLONASS, в комплекте с шасси с поддержкой резервирования, поддержка WEB-визуализации
Под заказ
В корзину
R500 CU 00 051(W) Модуль центрального процессора Intel Atom, 2 Gb RAM, 1x4Gb SSD (max до 64 Gb), RS-232, RS-485, 4 x Ethernet RJ45, 2хUSB, GPS/GLONASS, поддержка WEB-визуализации
Под заказ
В корзину
R500 CU 00 071-02 Модуль ЦПУ Intel Atom, 2 Gb RAM, 1x4Gb SSD (max до 64 Gb), RS-232, RS-485, 2 x Ethernet RJ45, 2 x Ethernet SFP, 2хUSB, DVI, GPS/GLONASS, в комплекте с шасси с поддержкой резервирования
Под заказ
В корзину
Модули оконечные R500
Прософт-Системы
R500 ST 00 001 Оконечный модуль без поддержки функции расширения шины
Под заказ
В корзину
R500 ST 02 011 Оконечный модуль с поддержкой функции расширения шины и резервирования (IN), разъем RJ-45
Под заказ
В корзину
R500 ST 02 111 Оконечный модуль с поддержкой функции расширения шины и резервирования (IN), разъем SFP
Под заказ
В корзину
R500 ST 02 021 Оконечный модуль с поддержкой функции расширения шины и резервирования (OUT), разъем RJ-45
Под заказ
В корзину
R500 ST 02 121 Оконечный модуль с поддержкой функции расширения шины и резервирования (OUT), разъем SFP
Под заказ
В корзину
Модули коммуникационного процессора R500
Прософт-Системы
R500 CP 06 111 Модуль коммуникационного процессора EtherCAT (модуль расширения шины), 6 портов
Под заказ
В корзину
R500 CP 02 021-02 Модуль коммуникационного процессора Ethernet (Modbus TCP, МЭК 870-5-104), 2 порта, в комплекте с шасси с поддержкой резервирования
Под заказ
В корзину
R500 CP 02 021 Модуль коммуникационного процессора Ethernet 100BASE-T (Modbus TCP, МЭК 870-5-104), 2 порта
Под заказ
В корзину
R500 CP 06 111-02 Модуль коммуникационного процессора RegulBus (модуль расширения шины), 6 портов RJ-45, в комплекте с шасси с поддержкой резервирования
Под заказ
В корзину
R500 CP 04 011 Модуль коммуникационного процессора RS-485 (Modbus RTU, МЭК 870-5-101), 4 порта
Под заказ
В корзину
R500 CP 04 011-02 Модуль коммуникационного процессора RS-485 (Modbus RTU, МЭК 870-5-101), 4 порта, в комплекте с шасси с поддержкой резервирования
Под заказ
В корзину
Модули источника питания R500
Прософт-Системы
R500 PP 00 021-02 Модуль источника питания =24 В, 75 Вт с гальванической изоляцией, в комплекте с шасси с поддержкой резервирования
Под заказ
В корзину
R500 PP 00 011-02 Модуль источника питания =24 В, 75 Вт, в комплекте с шасси с поддержкой резервирования
Под заказ
В корзину
R500 PP 00 031 Модуль источника питания 220 VAC/VDC, 75 Вт, с гальваноизоляцией внутренней сети питания от внешней
Под заказ
В корзину
R500 PP 00 031-02 Модуль источника питания 220 VAC/VDC, 75 Вт, с гальваноизоляцией внутренней сети питания от внешней, в комплекте с шасси с поддержкой резервирования
Под заказ
В корзину
R500 PP 00 011 Модуль источника питания 24 VDC, 75 Вт
Под заказ
В корзину
R500 PP 00 021 Модуль источника питания 24 VDC, 75 Вт, с гальваноизоляцией внутренней сети питания от внешней
Под заказ
В корзину
Модули ввода/вывода R500
Прософт-Системы
R500 AI 08 041-02 Модуль AI, 0/4…20 мА, 10/0…+10 В, 8 каналов, поканальная гальваническая изоляция, погрешность 0,025 %, в комплекте с шасси с поддержкой резервирования
Под заказ
В корзину
R500 AI 16 011-02 Модуль AI, 0/4…20 мА, 16 каналов, общая гальваническая изоляция, погрешность 0,1%, в комплекте с шасси с поддержкой резервирования
Под заказ
В корзину
R500 AO 08 011-02 Модуль AO, 0/4…20 мА, 8 каналов, поканальная гальваническая изоляция, погрешность 0,1 %, в комплекте с шасси с поддержкой резервирования
Под заказ
В корзину
R500 DI 32 011-02 Модуль DI, =24 В, 32 канала (4 группы по 8 каналов), групповая гальваническая изоляция, в комплекте с шасси с поддержкой резервирования
Под заказ
В корзину
R500 DО 32 011-02 Модуль DO, =24 В, 0,5 А, 32 канала (4 группы по 8 каналов), групповая гальваническая изоляция, в комплекте с шасси с поддержкой резервирования
Под заказ
В корзину
R500 DО 16 021 Модуль DO, 220 VAC, 2 А / 220 VDC, 0,27 А, 16 каналов, поканальная гальваническая изоляция
Под заказ
В корзину
R500 DO 16 021-02 Модуль DO, 220 VAC, 2 А / 220 VDC, 0,27 А, 16 каналов, поканальная гальваническая изоляция, в комплекте с шасси с поддержкой резервирования
Под заказ
В корзину
R500 AI 16 081 Модуль аналогового ввода, 0/4…20 мА + HART, 16 каналов (2 группы по 8 каналов), групповая гальваническая изоляция, погрешность 0,1%
Под заказ
В корзину
R500 AI 08 021 Модуль аналогового ввода, 0/4…20 мА + HART, 8 каналов, поканальная гальваническая изоляция, погрешность 0,1%
Под заказ
В корзину
R500 AI 08 021-02 Модуль аналогового ввода, 0/4…20 мА + HART, 8 каналов, поканальная гальваническая изоляция, погрешность 0,1%, в комплекте с шасси с поддержкой резервирования
Под заказ
В корзину
R500 AI 08 041 Модуль аналогового ввода, 0/4…20 мА, -10/0…+10 В, 8 каналов, поканальная гальваническая изоляция, погрешность 0,025%
Под заказ
В корзину
R500 AI 08 051 Модуль аналогового ввода, 0/4…20 мА, -10/0…+10 В, 8 каналов, поканальная гальваническая изоляция, погрешность 0,1%
Под заказ
В корзину
R500 AI 08 051-02 Модуль аналогового ввода, 0/4…20 мА, -10/0…+10 В, 8 каналов, поканальная гальваническая изоляция, погрешность 0,1%, в комплекте с шасси с поддержкой резервирования
Под заказ
В корзину
R500 AI 16 011 Модуль аналогового ввода, 0/4…20 мА, 16 каналов, общая гальваническая изоляция, погрешность 0,1%
Под заказ
В корзину
R500 AI 16 081-02 Модуль аналогового ввода, 4…20 мА + HART, 16 каналов (2 группы по 8 каналов), групповая гальваническая изоляция, погрешность 0,1%, в комплекте с шасси с поддержкой резервирования
Под заказ
В корзину
R500 AI 08 031 Модуль аналогового ввода, ТПС/ТЭП, 8 каналов, общая гальваническая изоляция, погрешность 0,1%
Под заказ
В корзину
R500 AI 08 031-02 Модуль аналогового ввода, ТПС/ТЭП, 8 каналов, общая гальваническая изоляция, погрешность 0,1%, в комплекте с шасси с поддержкой резервирования
Под заказ
В корзину
R500 AI 08 131 Модуль аналогового ввода, ТПС/ТЭП, 8 каналов, поканальная гальваническая изоляция, погрешность 0,1%
Под заказ
В корзину
R500 AI 08 131-02 Модуль аналогового ввода, ТПС/ТЭП, 8 каналов, поканальная гальваническая изоляция, погрешность 0,1%, в комплекте с шасси с поддержкой резервирования
Под заказ
В корзину
R500 AO 08 021 Модуль аналогового вывода, 0/4…20 мА + HART, 8 каналов, поканальная гальваническая изоляция, погрешность 0,1%
Под заказ
В корзину
R500 AO 08 021-02 Модуль аналогового вывода, 0/4…20 мА + HART, 8 каналов, поканальная гальваническая изоляция, погрешность 0,1%, в комплекте с шасси с поддержкой резервирования
Под заказ
В корзину
R500 AO 08 031 Модуль аналогового вывода, 0/4…20 мА, -10/0…+10 В, 8 каналов, поканальная гальваническая изоляция, погрешность 0,1%
Под заказ
В корзину
R500 AO 08 031-02 Модуль аналогового вывода, 0/4…20 мА, -10/0…+10 В, 8 каналов, поканальная гальваническая изоляция, погрешность 0,1%, в комплекте с шасси с поддержкой резервирования
Под заказ
В корзину
R500 AO 08 011 Модуль аналогового вывода, 0/4…20 мА, 8 каналов, поканальная гальваническая изоляция, погрешность 0,1%
Под заказ
В корзину
R500 AS 08 011 Модуль аналоговый комбинированный, 6 AI 0/4…20 мА, -10/0…+10 В, 2 AO 0/4…20 мА, -10/0…+10 В, поканальная гальваническая изоляция, погрешность 0,1%
Под заказ
В корзину
R500 AS 08 011-02 Модуль аналоговый комбинированный, 6 AI 0/4…20 мА, -10/0…+10 В, 2 AO 0/4…20 мА, -10/0…+10 В, поканальная гальваническая изоляция, погрешность 0,1%, в комплекте с шасси с поддержкой резервирования
Под заказ
В корзину
R500 DI 16 021 Модуль дискретного ввода, 220 VAC/VDC, 16 каналов, поканальная гальваническая изоляция
Под заказ
В корзину
R500 DI 16 021-02 Модуль дискретного ввода, 220 VAC/VDC, 16 каналов, поканальная гальваническая изоляция, в комплекте с шасси с поддержкой резервирования
Под заказ
В корзину
R500 DI 32 111 Модуль дискретного ввода, 24 VDC, 32 канала (4 группы по 8 каналов, общий "плюс"), групповая гальваническая изоляция
Под заказ
В корзину
R500 DI 32 111-02 Модуль дискретного ввода, 24 VDC, 32 канала (4 группы по 8 каналов, общий "плюс"), групповая гальваническая изоляция, в комплекте с шасси с поддержкой резервирования
Под заказ
В корзину
R500 DI 32 011 Модуль дискретного ввода, 24 VDC, 32 канала (4 группы по 8 каналов), групповая гальваническая изоляция
Под заказ
В корзину
R500 DО 32 011 Модуль дискретного вывода, 24 VDC, 0,5 А, 32 канала (4 группы по 8 каналов), групповая гальваническая изоляция
Под заказ
В корзину
R500 DS 32 011-02 Модуль дискретный комбинированный, 24 DI (3 группы по 8 каналов) =24 В, 8 DO (1 группа), =24 В, 0,5 А, групповая гальваническая изоляция, в комплекте с шасси с поддержкой резервирования
Под заказ
В корзину
R500 DS 32 011 Модуль дискретный комбинированный, 24 DI (3 группы по 8 каналов) 24 VDC, 8 DO (1 группа), 24 VDC, 0,5 А, групповая гальваническая изоляция
Под заказ
В корзину
R500 DA 03 021-02 Модуль счета импульсов / измерения частоты, 3 канала 1 Гц...500 кГц, 1 канал генератора импульсов 1 Гц…10 кГц, 6 каналов DI 24 VDC, 6 каналов DO 24 VDC, 0,5 A, возможность автономной работы в режиме электронного автомата безопасности
Под заказ
В корзину
R500 DA 03 021 Модуль счета импульсов / измерения частоты, 3 канала 1 Гц...500 кГц, 1 канал генератора импульсов 1 Гц…10 кГц, 6 каналов DI 24 VDC, 6 каналов DO 24 VDC, 0,5 A, возможность автономной работы в режиме электронного автомата безопасности
Под заказ
В корзину
R500 DA 03 011 Модуль счета импульсов / измерения частоты, 3 канала 1 Гц...500 кГц, 6 каналов DI 24 VDC, 6 каналов DO 24 VDC, 0,5 А
Под заказ
В корзину
R500 DA 03 011-02 Модуль счета импульсов / измерения частоты, 3 канала 1 Гц...500 кГц, 6 каналов DI 24 VDC, 6 каналов DO 24 VDC, 0,5 А, в комплекте с шасси с поддержкой резервирования
Под заказ
В корзину
