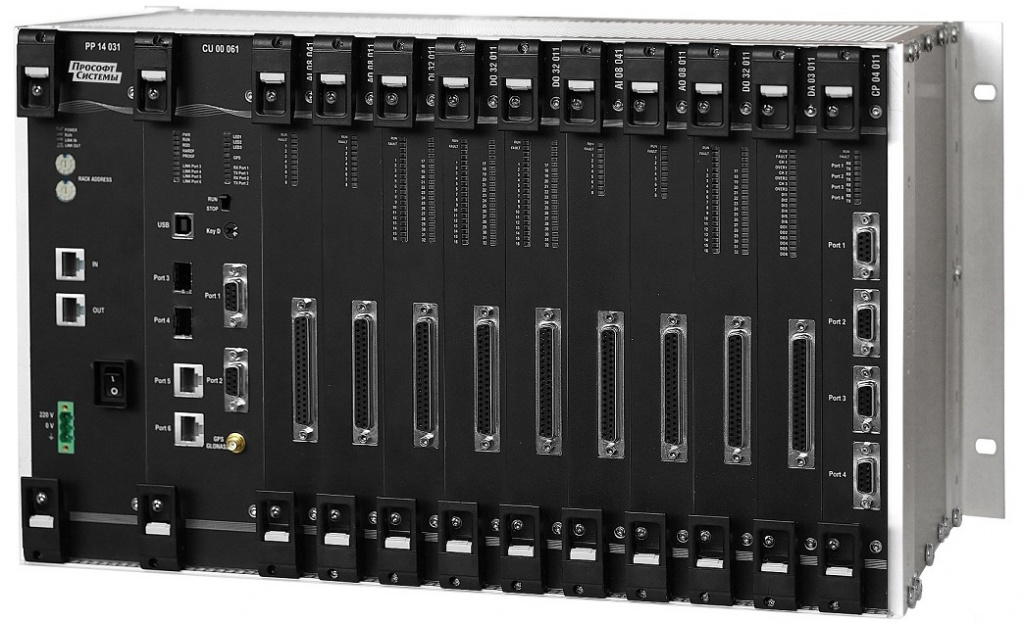

ПЛК Regul R600

ПЛК Regul R600

R600

Назначение

  • ответственные решения, требующие повышенной надежности оборудования (поддержка различных схем резервирования контроллеров и станций удаленного ввода/вывода);
  • решения для необслуживаемых объектов автоматизации, требующие повышенной готовности оборудования, упрощенного обслуживания (быстрая замена модулей, жесткий «вандалоустойчивый» конструктив модулей, широкий диапазон рабочих температур);
  • высокоточные измерительные системы ответственного применения (специальные измерительные модули повышенной точности);
  • отказоустойчивые системы управления технологическими объектами с быстроменяющимися физическими процессами (резервированные системы управления с минимальным циклом исполнения программы, специализированные модули высокоскоростного измерения физических параметров).

Функциональные возможности

  • поддержка «горячего» резервирования центральных процессоров (ЦП) и источников питания;
  • различные схемы резервирования контроллеров (полное «зеркальное» резервирование, резервирование только основных компонентов и пр.);
  • «горячая» замена всех модулей контроллера (без отключения питания и прерывания прикладной программы);
  • удаленное конфигурирование, обновление программ (по интерфейсам Ethernet/RS-232/RS-485, в резервированной конфигурации без прерывания прикладной программы);
  • подключение станций удаленного ввода/вывода к центральному процессору по топологии «двойное резервируемое кольцо»;
  • дублированная высокоскоростная внутренняя шина;
  • исполняемая среда Epsilon LD с поддержкой 5 языков стандарта IEC 61131-3;
  • возможность web-визуализации.

Коммуникационные возможности контроллера REGUL R600

Поддержка интерфейсов:

  • RS-232 (9‑pin, full duplex, скорость 300…115 200 bps, оптоизоляция 500/1500 В, защита от перенапряжения);
  • RS-422/RS-485 (9‑pin, скорость 300…115 200 bps полная поканальная оптоизоляция 500/1500 В, защита от перенапряжения) — до 96 портов на контроллер;
  • Ethernet 10/100/1000 RJ-45 (full duplex) — до 4 портов на ЦП;
  • Ethernet 10/100/1000 FO (Single-mode, Multi-mode) — до 2 портов на ЦП.

Поддержка протоколов обмена:

  • IEC 61 870‑5‑101 (Master/Slave);
  • IEC 61 870‑5‑104 (Master/Slave);
  • Modbus RTU (Master/Slave, с возможностями расширения);
  • Modbus ТСР (Master/Slave, с возможностями расширения);
  • OPC DA, OPC UA;
  • EtherCAT;
  • возможна реализация дополнительных протоколов обмена по требованиям Заказчика, включая нестандартные.

Конструктивное исполнение

  • модули размером 6U в шасси 19” стандарта «Евромеханика»;
  • безвинтовое крепление модулей для оперативного извлечения и фиксации модулей при «горячей» замене;
  • повышенная ЭМС-защита корпуса контроллера и модулей, защищенный конструктив модулей;
  • пассивное охлаждение, отсутствие механических и вращающихся элементов конструкции;
  • монтаж на панель или в шкаф.

Технические характеристики

минимальное время цикла прикладной программы 1 мс
время переключения с основного контроллера на резервный 5 мс
точность синхронизации времени 50 мкс
среднее время безотказной работы модуля контроллера (MTBF) >150 000 часов
диапазон входного напряжения питания 85…264 VAC/120…370 VDC, 18…36 VDC
диапазон рабочих температур от -40 до +60°С

Аппаратная конфигурация контроллера REGUL R600

  • подключение до 255 крейтов расширения;
  • до 12 модулей ввода/вывода в одном крейте расширения (одноканальный вариант);
  • кольцевая структура сети внутри каждого крейта и между ними;
  • поддержка модулями ввода/вывода резервированной внутренней сети.
Бренды
Модули шасси R600
Прософт-Системы
R600 ОО 00 000 Заглушка
Под заказ
В корзину
R600 DB 37 020 Кабель DSUB37-/-/200 (2 м)
Под заказ
В корзину
R600 CH 14 011 Модуль шасси, 14 слотов
Под заказ
В корзину
R600 CH 07 011 Модуль шасси, 7 слотов (ШхВхГ = 269х266х204 мм)
Под заказ
В корзину
Модули центрального процессора R600
Прософт-Системы
R600 CU 00 071 Модуль центрального процессора Intel Atom E640, 1Gb RAM, 1x2Gb/1x4Gb Flash, RS-232, RS-485, 2 x Ethernet RJ-45, 2 x Ethernet SFP, VGA, 2xUSB host, GPS/GLONASS
Под заказ
В корзину
R600 CU 00 061 Модуль центрального процессора Intel Atom, 1Gb RAM, 1x2Gb/1x4Gb Flash, RS-232, RS-485, 2 x Ethernet RJ-45, 2 x Ethernet SFP, GPS/GLONASS
Под заказ
В корзину
R600 CU 00 061 (W) Модуль центрального процессора Intel Atom, 1Gb RAM, 1x2Gb/1x4Gb Flash, RS-232, RS-485, 2 x Ethernet RJ-45, 2 x Ethernet SFP, GPS/GLONASS, поддержка WEB-визуализации
Под заказ
В корзину
R600 CU 00 071 (W) Модуль центрального процессора Intel Atom, 1Gb RAM, 1x2Gb/1x4Gb Flash, RS-232, RS-485, 2 x Ethernet RJ-45, 2 x Ethernet SFP, VGA, 2xUSB host, GPS/GLONASS, поддержка WEB-визуализации
Под заказ
В корзину
Модули коммуникационного процессора R600
Прософт-Системы
R600 CP 04 011 Модуль коммуникационного процессора RS485 (Modbus RTU), 4 порта
Под заказ
В корзину
Модули источника питания R600
Прософт-Системы
R600 PP 14 031 Модуль источника питания 220 VAC/VDC, 75 Вт, поддержка функции расширения шины, разъем RJ-45
Под заказ
В корзину
R600 PP 14 041 Модуль источника питания 220 VAC/VDC, 75 Вт, поддержка функции расширения шины, разъем SFP
Под заказ
В корзину
R600 PP 14 011 Модуль источника питания 24 VDC, поддержка функции расширения шины
Под заказ
В корзину
Модули ввода/вывода R600
Прософт-Системы
R600 DО 32 011 Модуль DO 24 VDC, 0,5 А, 32 канала (4 группы по 8 каналов), групповая гальваническая изоляция
Под заказ
В корзину
R600 AI 08 021 Модуль аналогового ввода, 0/4…20 мА + HART, 8 каналов, поканальная гальваническая изоляция, погрешность 0,1%
Под заказ
В корзину
R600 AI 08 031 Модуль аналогового ввода, термосопротивление, термопары, 8 каналов, общая гальваническая изоляция
Под заказ
В корзину
R600 AI 08 041 Модуль аналогового ввода, ток 4-20мА, -10...+10В; 0...+10В, 8 каналов, поканальная гальваническая изоляция
Под заказ
В корзину
R600 AI 16 011 Модуль аналогового ввода, ток 4-20мА, 16 каналов, общая гальваническая изоляция
Под заказ
В корзину
R600 AO 08 021 Модуль аналогового вывода, 0/4…20 мА + HART, 8 каналов, поканальная гальваническая изоляция, погрешность 0,1%
Под заказ
В корзину
R600 AO 08 011 Модуль аналогового вывода, ток 4-20мА, 8 каналов, поканальная гальваническая изоляция
Под заказ
В корзину
R600 DI 32 011 Модуль дискретного ввода, 24 VDC, 32 канала (4 группы по 8 каналов)
Под заказ
В корзину
R600 DO 32 011 Модуль дискретного вывода 24 VDC, 0,5 А, 32 канала (4 группы по 8 каналов)
Под заказ
В корзину
R600 DA 03 021 Модуль счета импульсов FI/FO DI/DO, 3 канала счета, поканальная гальваническая изоляция
Под заказ
В корзину
R600 DA 03 011 Модуль счета импульсов FI/FO DI/DO, 3 канала счета, поканальная гальваническая изоляция
