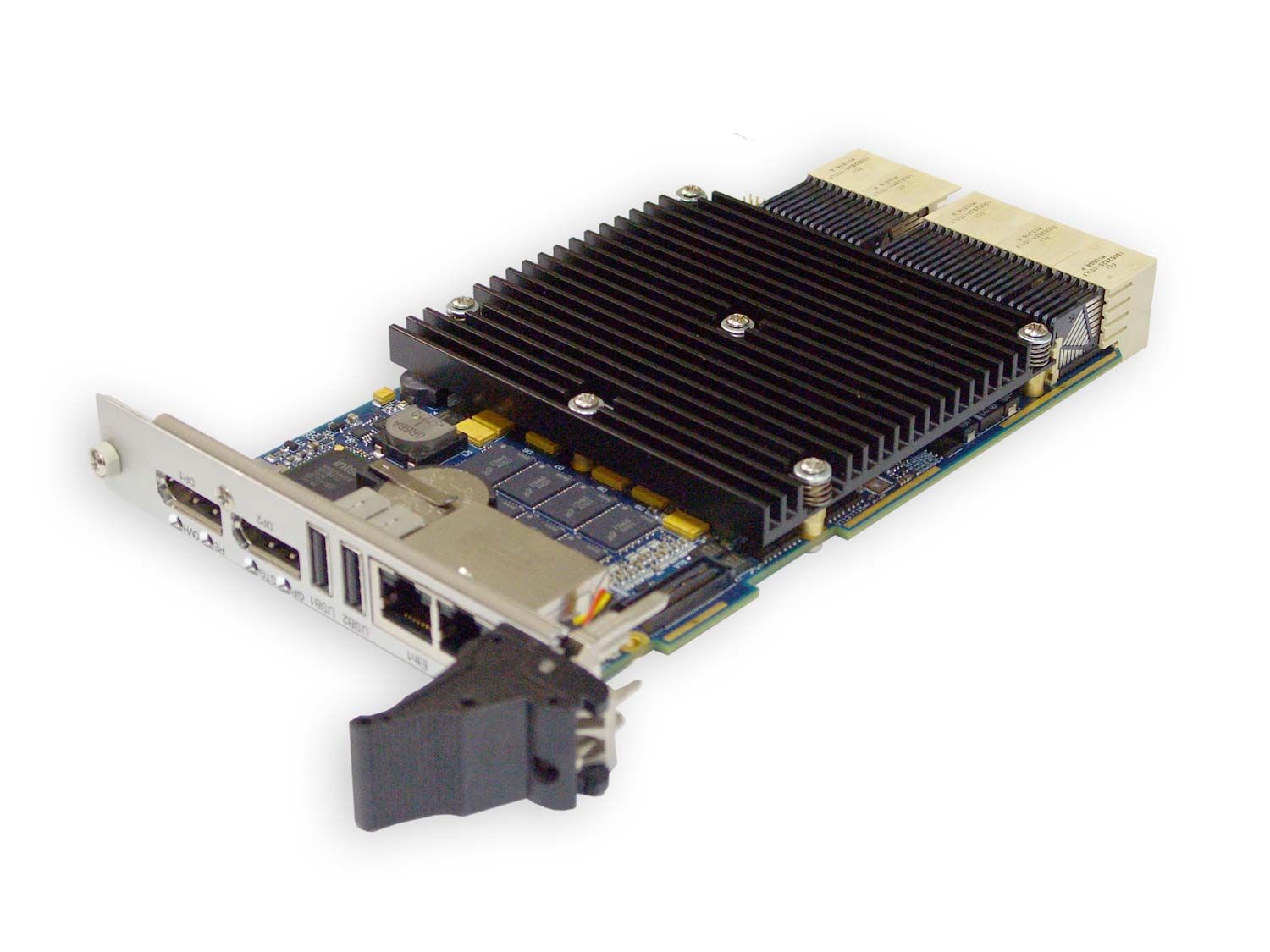

CPC510 — Процессорная плата CompactPCI 3U (Serial) на базе процессоров семейства Intel Ivy Bridge

CPC510 — Процессорная плата CompactPCI 3U (Serial) на базе процессоров семейства Intel Ivy Bridge

Распечатать
Модели
Снято с производства
CPC510-01-I72C1.7-RAM4096-R2-I  Снято с производства Модуль процессора CompactPCI Serial 3U, Intel i7-3517UE 1,7 ГГц, ОЗУ 4ГБ, 2xDisplayPort, 2xGbEthernet, 13xUSB, слот MicroSD, 8HP, -40..+85'C
Под заказ
В корзину

Модуль процессора CPC510 разработан для предоставления потребителям высокоинтегрированного решения в форм-факторе CPCI Serial 3U с целью использования в системах реального времени, контроля производства, высокоскоростного сбора и обработки данных. Основой модуля является процессор Ivy Bridge (2 или 4 ядра процессора) фирмы Intel, с наивысшими на сегодняшний день характеристиками для встраиваемых применений.
На модуле CPC510 применяются скоростные интерфейсы ввода/вывода (PCI-Express, Gigabit Ethernet), поддерживаются современные технологии для работы с видео. Модульное построение изделия позволяет гибко настраивать систему для конкретных областей применения, оптимизируя тем самым отношение цена/качество.
Для расширения функциональных возможностей CPC510 предназначен мезонинный модуль MIC584.
Стабильность работы модуля CPC510 позволяет использовать его во всех промышленных приложениях. Компоненты, на базе которых строится CPC510, тщательно отобраны по критериям применяемости во встроенных системах, что делает модуль идеальным устройством, на базе которого могут строиться системы с долгим жизненным циклом.
Модуль имеет следующую структуру каналов ввода-вывода:

  • 2 Ethernet контроллера 1 Гбит/с (2 выведены на переднюю панель);
  • 12 портов USB 2.0 с поддержкой скоростей HS, FS и LS (2 на передней панели, 2 на мезонине, 8 на разъеме объединительной панели)
  • 4 порта USB 3.0 (выведены на разъем объединительной панели)
  • 6 портов SATA (4 порта выведены на разъем объединительной панели, 1 на разъеме мезонина, 1 переключаемый backplane/мезонин)
  • 1 DisplayPort выведен на плату MIC590 (на переднюю панель CPC510-02)
  • 1 LVDS выведен на плату MIC590
  • 2 DisplayPort на передней панели
  • HD Audio выведен на разъем мезонина
  • LPC выведен на разъем мезонина
