DIC551 — Модуль носителя мезонинов

DIC551 — Модуль носителя мезонинов

Распечатать
Модели
Снято с производства
MIC1002-01  Снято с производства Мезонин интерфейсов RS485/422/232 с лицевым расположением ввода-вывода
Под заказ
В корзину

Универсальный модуль ввода-вывода аналоговой и цифровой информации для работы на шине CompactPCI®Serial. Функциональные возможности модуля определяют установленные мезонины. Модуль предназначен для использования в системах управления реального времени, контроляпроизводства, сбора данных и т.п.

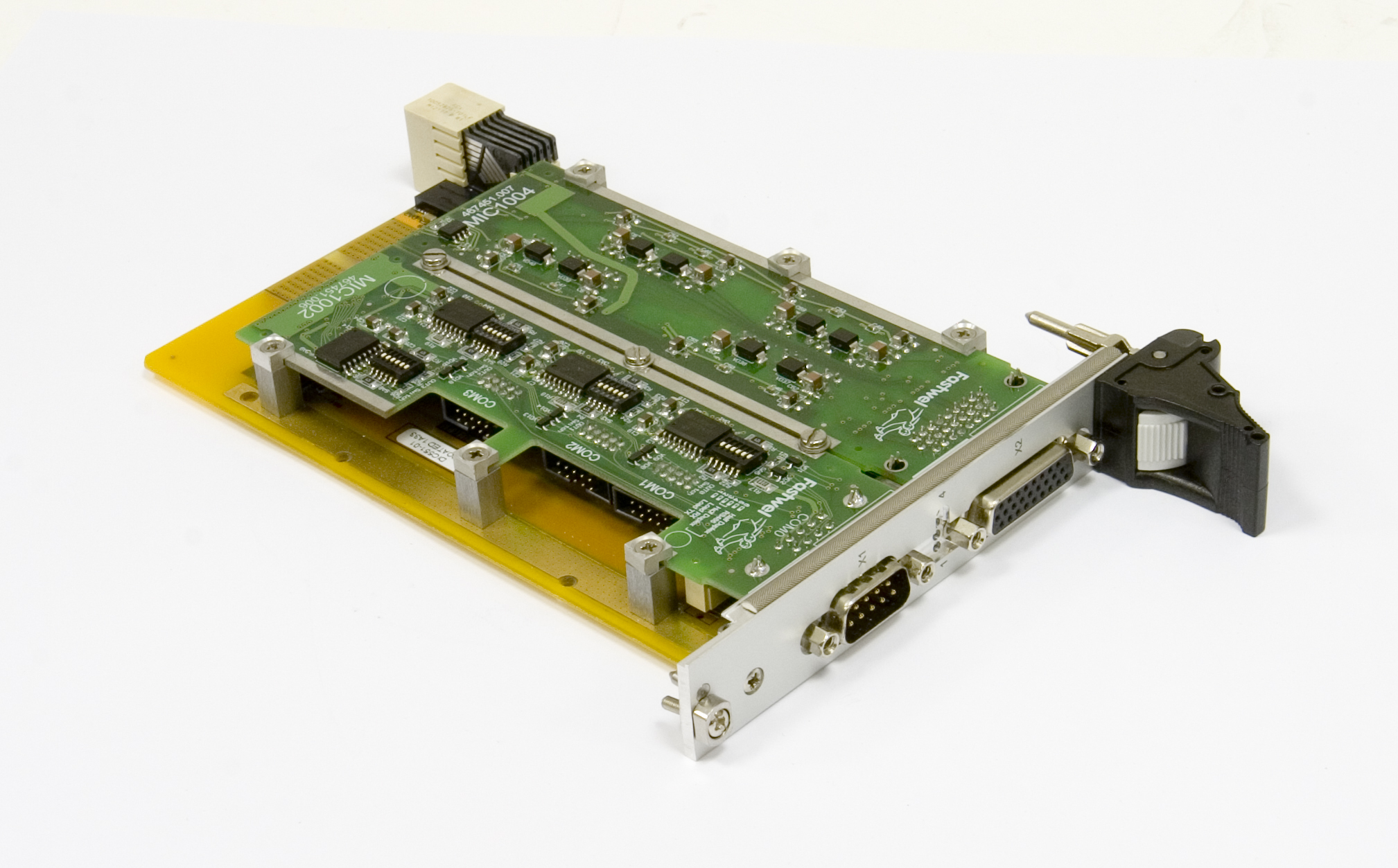

Носитель мезонинов выполнен в стандарте CompactPCI Serial  4HP 3U PCIe x1 и обеспечивает  размещение в конструктивах типа евромеханика и конструктивах с кондуктивным охлаждением . Носитель позволяет установить на себя две мезонинных платы и обеспечивает возможность тыльного или лицевого вывода сигналов с мезонина.

Мезонин представляют собой функционально завершенную плату, обеспечивающую аналоговый или цифровой ввод-вывод. Исполнение мезонина не зависит от используемой системной шины компьютера, общение мезонина с платой носителем происходит с использование «простых» последовательных и параллельных каналов связи (SPI, SPORT, UART и др. ). Связь «простых» каналов связи и системной шины производит плата носитель.

Подключаемые стандартные мезонинные модули:
MIC1002 - мезонин 4х портов RS-232\485\422 с гальванической изоляцией
MIC1003 - мезонин цифрового ввода-вывода на 48 линий с групповой гальванической изоляцией
MIC1004 - мезонин 4х портов ИРПС (токовая петля) с гальванической изоляцией
M551Т - тестовый мезонин



Документ доступен для скачивания пользователям с уровнем В
