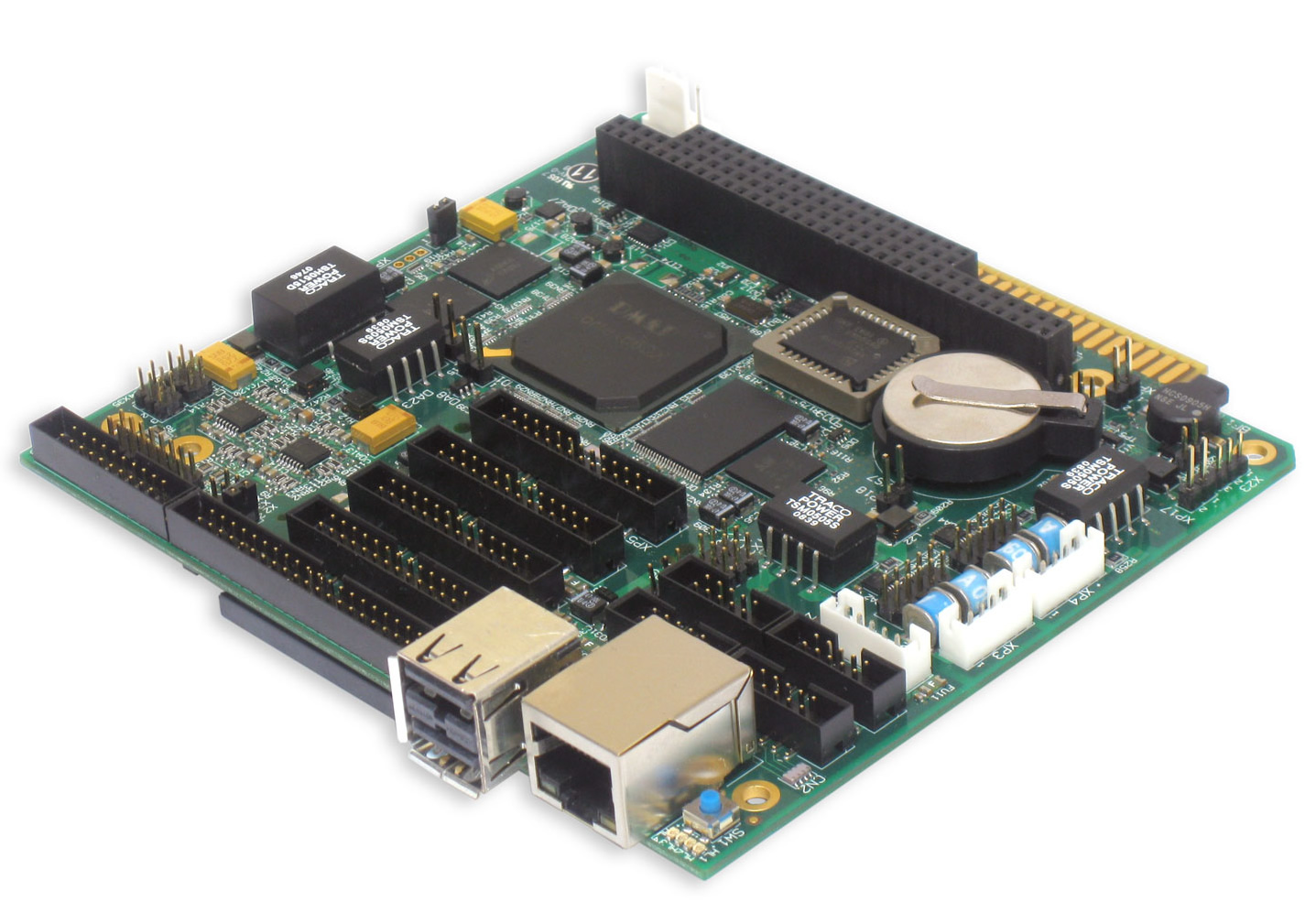

CPC109 — Модуль процессора

CPC109 — Модуль процессора

Распечатать
Характеристики
  • Процессор: Vortex86DX, 600 МГц (x86-совместимый набор команд)
  • Оперативная память: DDR2 SDRAM 256 Мбайт (запаяна на плату)
  • Энергонезависимое ОЗУ: 128 кбайт
  • FLASH-диск: 2 Гбайт NAND Flash (SLC), подключенный к IDE интерфейсу (запаян на плату)
  • Разъем для подключения Compact Flash тип 1 / 2
  • FLASH BIOS: 256 кбайт с резервированием
  • Порт Ethernet 10/100 Мбит/с
  • Порты USB (host): поддержка USB 1.1, USB 2.0; подключение до 4-х устройств
  • Последовательные порты
  •        COM1: изолированный RS-422/485
           COM2: изолированный RS-422/485
           COM3: RS-232
           COM4: RS-232
  • Напряжение питания: 5 В постоянного тока
  • Рабочий температурный диапазон: от -40 °С до +85 °С
Модели
Снято с производства
CPC10903 Модуль контроллера CPC109, Vortex86DX 600МГц, 256МБ DDR2 SDRAM, 2ГБ SSD, Ethernet 10/100 Mbps, 4 x USB 2.0, 2 x RS-232, 2 x RS-422/485 (изолированный).
В наличии
В корзину
CPC10905 Модуль контроллера CPC109, Vortex86DX 600МГц, 256МБ DDR2 SDRAM, 2ГБ SSD, NV SRAM 128кБ, PC-104 ISA 16-бит, Ethernet 10/100 Mbps, 4 x USB 2. 2 x RS-232, 2 x RS-422/485); Дискретный ввод/вывод: 48+24 каналов, Аналоговый ввод/вывод: 8AI, 2A
Под заказ
В корзину
CPC10906 Модуль контроллера CPC109, Vortex86DX 600МГц, 256МБ DDR2 SDRAM, 2ГБ SSD, NV SRAM 128кБ, PC-104 ISA 16-бит, Ethernet 10/100 Mbps, 4 x USB 2.0, 2 x RS-232, 2 x RS-422/485 (изолированный). Дискретный ввод/вывод: 48+24 каналов.
Под заказ
В корзину
CPC10903\COATED Модуль контроллера CPC109, Vortex86DX 600МГц, 256МБ DDR2 SDRAM, 2ГБ SSD, Ethernet 10/100 Mbps, 4 x USB 2.0, 2 x RS-232, 2 x RS-422/485 (изолированный), защитное покрытие
Под заказ
В корзину
CPC10904 Модуль контроллера CPC109 (MicroPC), Vortex86DX 600 МГц, 256 Мбайт DDR2 SDRAM, сокет Compact Flash, 2 x USB 2.0, 2 x RS-232, 2 x RS-422/485 (изолированный).
Под заказ
В корзину

Модуль CPC109 представляет собой высокоинтегрированный контроллер на платформе x86 в формате MicroPC, предназначенный для использования в системах управления реального времени, контроля производства, сбора и обработки данных. Он может работать как в автономном, так и подчиненном режиме.

Подключение основных средств ввода-вывода (карты VGA, LCD, матричные и AT-клавиатуры, принтеры, FDD, USB) позволяет использовать CPC109 в системах с участием оператора. Для хранения данных может использоваться как встроенный накопитель, так и внешние USB и IDE устройства.

CPC109 позволяет решать большинство задач по вводу и выводу как дискретных, так и аналоговых сигналов. Кроме того, модуль позволяет осуществлять  оперативную замену рабочего программного обеспечения встроенной ПЛИС (FPGA), что обеспечивает дополнительные возможности по адаптации модуля к специфическим требованиям  конкретной задачи.

В дополнение к стандартной шине расширения MicroPC (ISA 8-бит) в CPC109 имеется шина PC/104 (ISA 8/16-бит), что позволяет подключать к устройству дополнительные модули расширения этого формата. Также модуль может быть подключен к сетям RS-422/485 и Ethernet, что обеспечивает возможность его  использования в распределенных системах.

Спецификация
