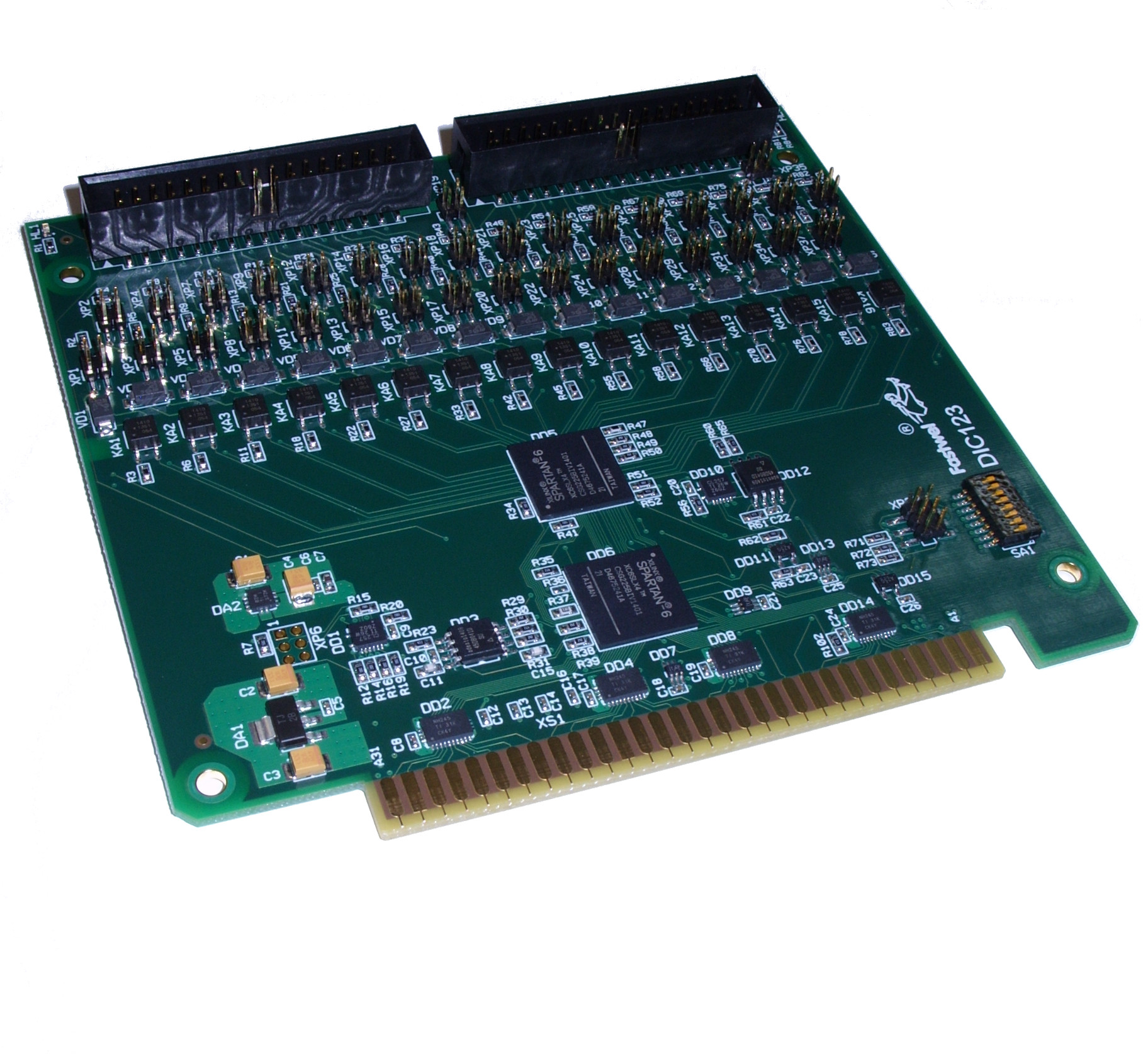

DIC123 — Модуль дискретного вывода с гальванической развязкой

Модуль выполнен в стандарте MicroPC и предназначен для коммутации 32-х выходов постоянного напряжения до 60В при токе нагрузки до 500мА.
Все каналы изолированы от системы и друг от друга. При включении питания и после аппаратногосигнала RESET все выходы находятся в выключенном состоянии.
В модуле имеется возможность считывания состояний выходов (до опторазвязки).
Модуль имеет 32 канала вывода дискретных сигналов с поканальной гальванической развязкой. В модуле применена программируемая логическая матрица (FPGA), что позволяет изменять алгоритм работы выходов (или схему) без изменения топологии. Подключение нагрузки: двухпроводное/однопроводное. Модуль аппаратно и программно совместим с модулями дискретного вывода с гальванической развязкой DO32 (DIC113).
