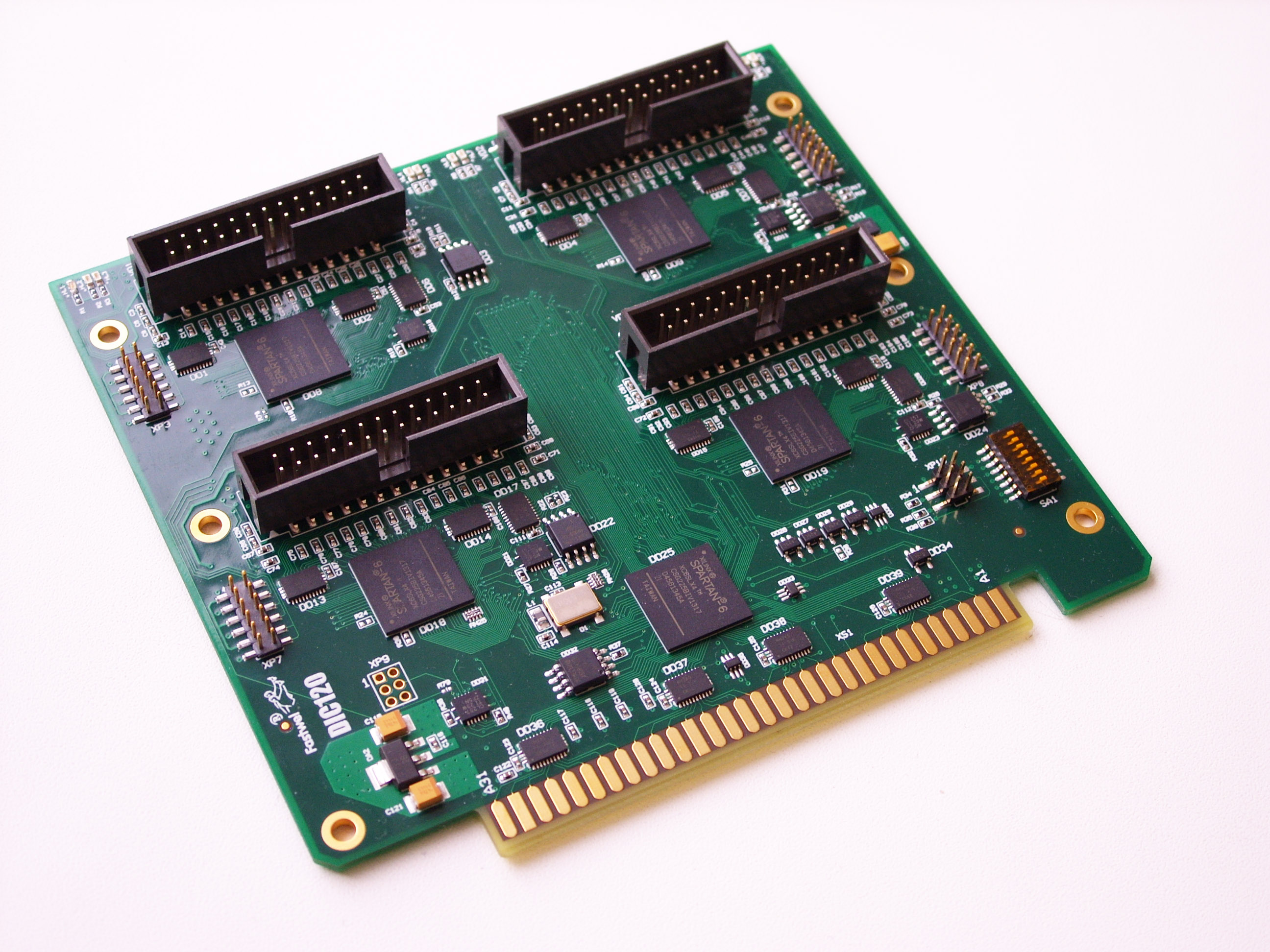

DIC120 — Модуль дискретного ввода-вывода
Снято с производства
Модуль выполнен в стандарте MicroPC и предназначен для ввода/вывода 96 или 48 сигналов с логическими уровнями КМОП, TTL или расширения системных ресурсов (например, поддержки дополнительных системных таймеров или ускорения логических и арифметических операций). Модуль также может применяться для измерения частоты (длительности) и фаз сигналов, выполнения счетно-таймерных операций, формирования ШИМ сигналов, преобразования кодов, формирования временных диаграмм управления и аппаратных прерываний по событиям на входах. Модуль и программно-аппаратно совместим с модулями дискретного ввода/вывода DIC110, выполненных в стандарте MicroPC и представляет собой четыре матрицы FPGA с возможностью внутрисхемного программирования (ISP), имеющих по 24 канала дискретного ввода\вывода.
Возможности управления:
Адресация модуля («legacy» - как у DIC110, «index» - порт адреса, порт данных);
Программирование прерываний;
Идентификация модуля (кода схем матриц FPGA);
Возможность программирования схемы модуля в системе (ISP)
Электропитание и потребляемый ток: +5В±5%, не более 340мА
Рабочий температурный диапазон: от - 40 + 85°С
Программная совместимость с ОС: FDOS, FreeDOS, Windows XP (Embedded), Linux 2.6
Варианты исполнения:
DIC120-01 – 96 каналов ввода/вывода
DIC120-02 – 48 каналов ввода/вывода
Перечень поддерживаемых конфигурации FPGA доступен на FTP-сервере
