XE — серия надежных панелей с большой диагональю
Характеристики
- Высокопроизводительный 1 ГГц RISC процессор;
- Яркий TFT LCD экран поддерживающий 256K и 16.2М цветов и широкие углы обзора;
- Диагональ экрана 9.7", 12.1" и 15";
- Поддерживаются протокол MODBUS TCP/IP, шина CAN Bus, BacNET/IP и MPI/PPI соединения с множеством устройств, а также MQTT-протокол;
- Влагозащитное покрытие платы;
- Гальваническая изоляция всех портов;
Модели
Снято с производства
MT8150XE_EXW
Графическая панель оператора, TFT дисплей с диагональю 15” 1ГГц, 16,2 млн цветов, на базе процессора
Под заказ
MT8092XE
Операторская панель Weintek MT8092XE 9.7”, 1024x768, 262 тыс цветов, Cortex A8 1ГГц CPU, RS-232, RS-485, 2*Ethernet, MPI 187.5K, USB Host, EasyAccess 2.0
Под заказ
MT8121XE3
Операторская панель Weintek MT8121XE3 12.1", 1024x768, 16 млн цветов, RS-232, RS-485, Ethernet
Под заказ

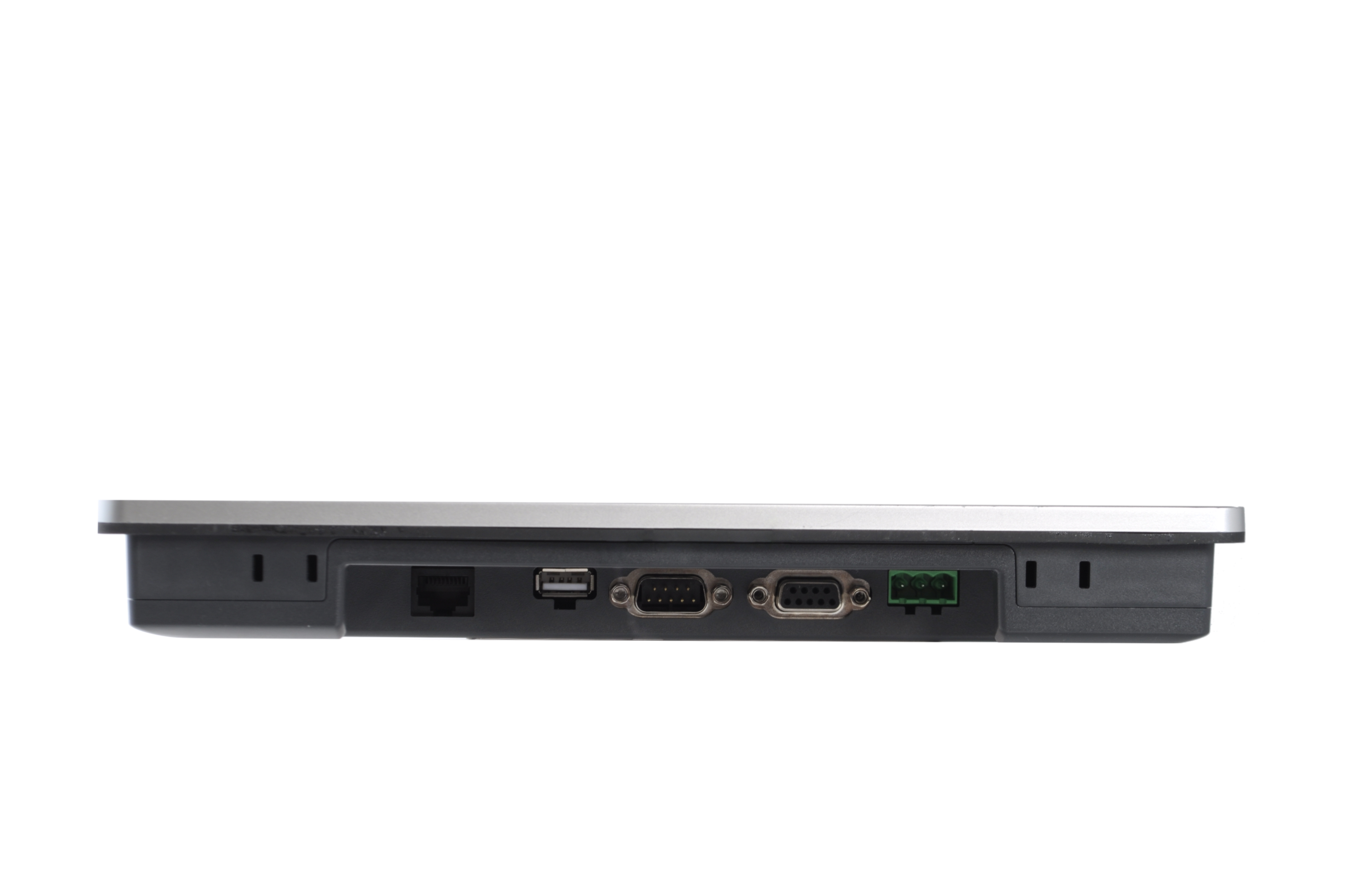

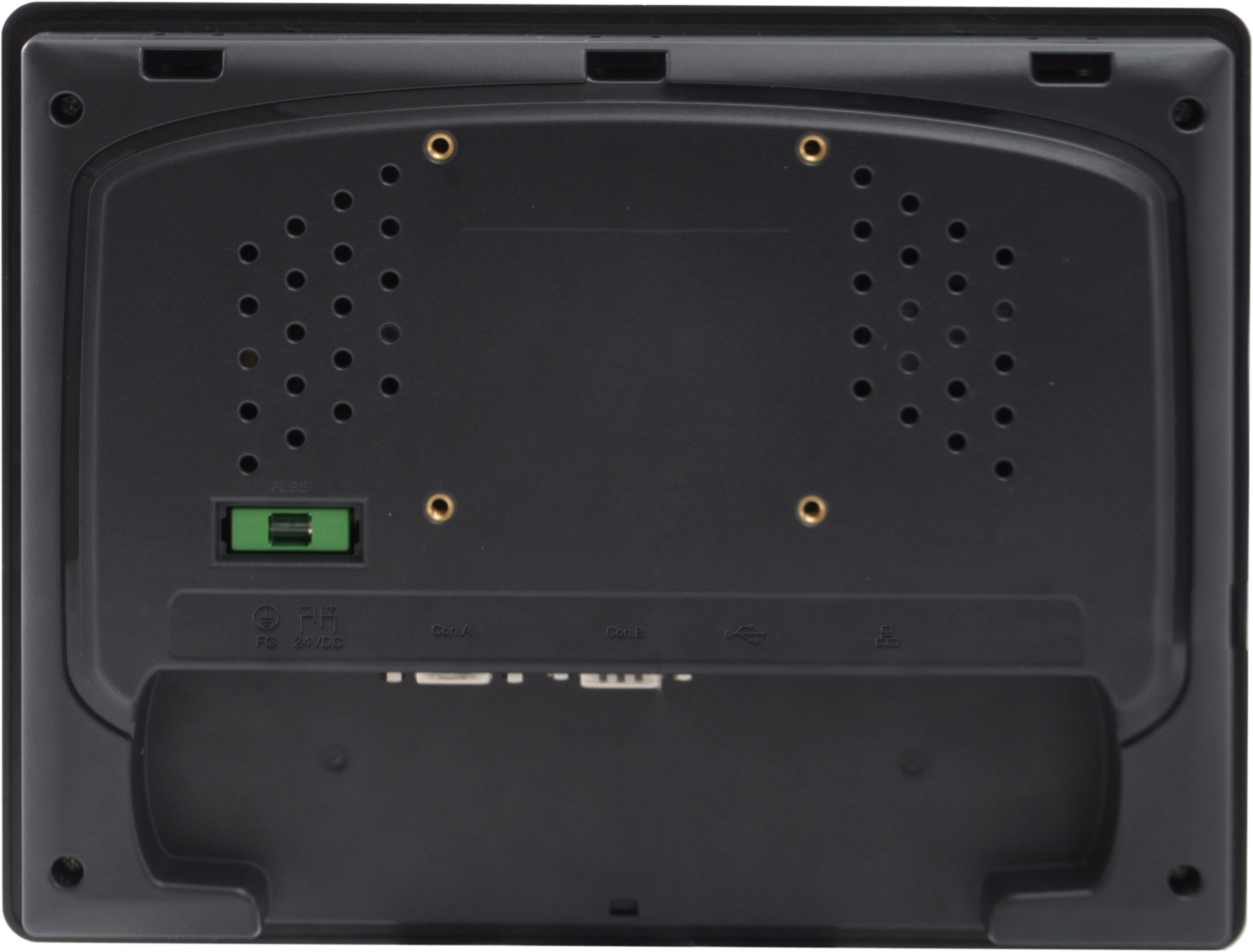

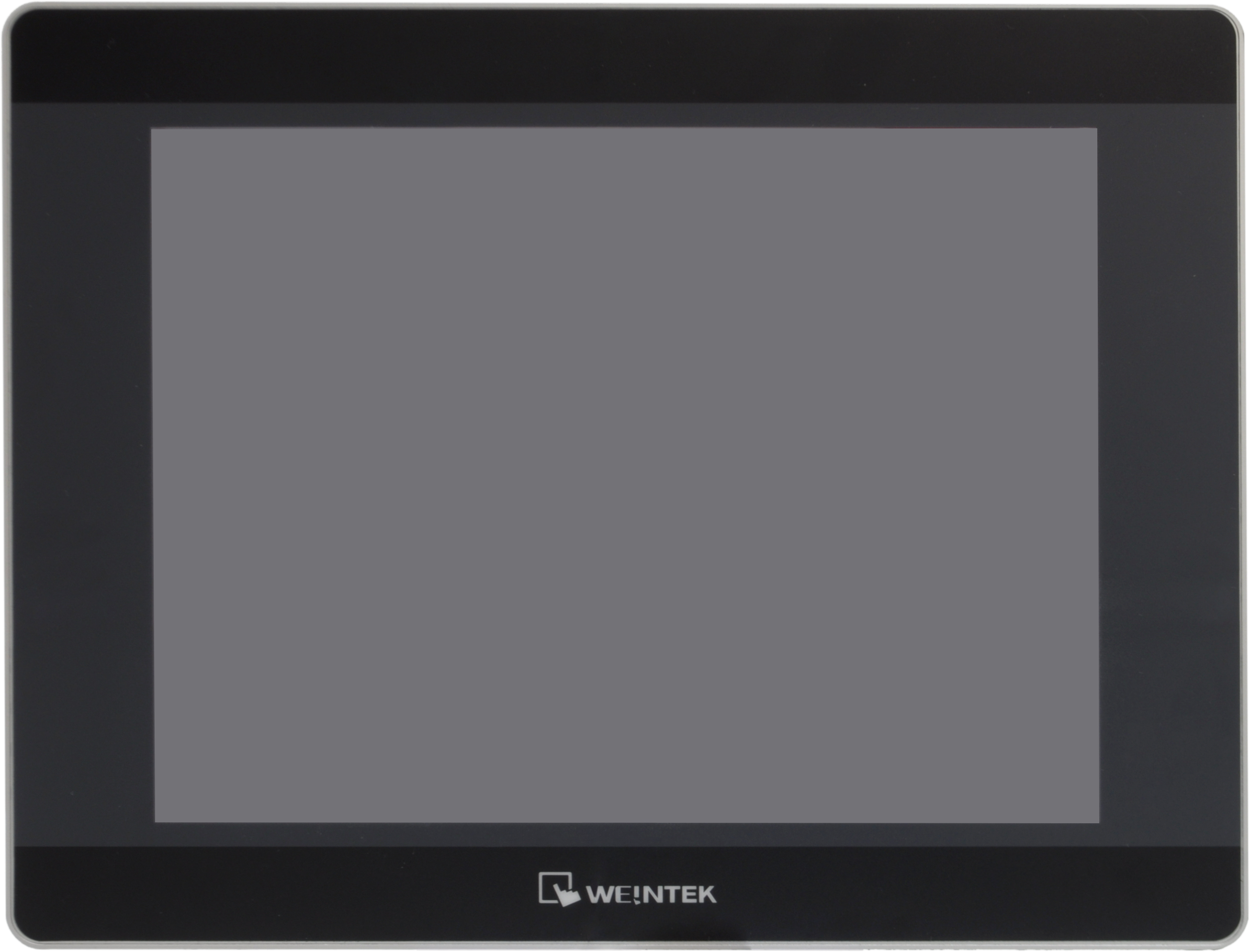

MT8090XE
Операторская панель Weintek MT8090XE 9.7”, 1024x768, 262 тыс цветов, Cortex A8 1ГГц CPU, RS-232, RS-485, Ethernet, MPI 187.5K, USB Host
Под заказ
MT8150XE
Операторская панель Weintek MT8150XE 15”, 1024x768, 16 млн цветов, RS-232, RS-485, Ethernet, MPI 187.5K, USB Host, USB Client, Алюминиевый корпус
Под заказ
MT8121XE
Операторская панель Weintek MT8121XE 12.1”, 1024x768, 16 млн цветов, RS-232, RS-485, Ethernet, MPI 187.5K, USB Host, USB Client, Алюминиевый корпус
Под заказ
| Модель |
MT8090XE |
MT8121XE3 |
MT8092XE |
MT8150XE |
| Дисплей | ||||
| Диагональ |
9.7" |
12.1" |
9.7" |
15.0" |
| Разрешение |
1024x768 |
1024x768 |
1024x768 |
1024x768 |
| Цветность |
262K |
16.7 млн |
262K |
16.2 млн |
| Яркость |
350 |
500 |
350 |
400 |
| Контраст |
500:01:00 |
1000:01:00 |
500:01:00 |
700:01:00 |
| Угол обзора, ° |
60/70/70/70 |
89 градусов по всем сторонам |
60/70/70/70 |
- |
| Подсветка |
LED |
LED |
LED |
LED |
| Время жизни подсветки |
30000 |
30000 |
30000 |
50000 |
| Тип сенсора |
4х проводной резистивный |
4х проводной резистивный |
4х проводной резистивный |
4х проводной резистивный |
| Параметры | ||||
| Процессор |
32 bits RISC Cortex A8 |
Cortex A8 |
32 bits RISC Cortex A8 |
32 bits RISC Cortex A8 |
| Частота, МГц |
1000 |
1000 |
1000 |
1000 |
| ОЗУ, Мб |
256 |
256 |
256 |
256 |
| Flash, Мб |
512 |
256 |
512 |
256 |
| Часы реального времени |
Есть |
Есть |
Есть |
Есть |
| Мощность, Вт |
- |
- |
24 |
- |
| Потребляемый ток, А |
0.5 |
1.5 |
0.65 |
1.0 |
| Напряжение, В |
20-28 |
20-28 |
20-28 |
20-28 |
| Интерфейсы | ||||
| СОМ порты |
COM1 (RS232), COM2 (RS485 2W/4W), COM3 (RS485 2W) |
COM1 (RS232,RS485,2W/4W), COM3 (RS485 2W) |
COM1 (RS232), COM2 (RS485 2W/4W), COM3 (RS-232 / RS485 2W) |
COM1 (RS232,RS485,2W/4W), COM3 (RS485 2W) |
| USB host |
1xUSB2.0 |
1xUSB2.0 |
1xUSB2.0 |
1xUSB2.0 |
| USB client |
- |
USB 2.0 |
- |
USB 2.0 |
| Ethernet |
1 x RJ45 10/100 Base-T |
1 x RJ45 10/100 Base-T |
2 x RJ45 10/100/1000 Base-T |
1 x RJ45 10/100 Base-T |
| CAN |
- |
- |
есть |
- |
| SD карта |
- |
SD/SDHC |
- |
SD/SDHC |
| Конструкция | ||||
| Материал корпуса |
Пластик |
Пластик |
Пластик |
Алюминий |
| Тип охлаждения |
безвентиляторное |
безвентиляторное |
безвентиляторное |
безвентиляторное |
| Варианты установки |
крепление в щит, VESA 75x75 |
крепление в щит, VESA 75x75 |
крепление в щит, VESA 75x75 |
крепление в щит, VESA 75x75 |
| Размеры, мм |
260.6x203.1x36.5 |
322x243x51 |
260.6x203.1x36.5 |
366x293x57 |
| Вырез под посадку, мм |
250x192 |
305x231 |
250x192 |
352x279 |
| Вес, кг |
0.85 |
2 |
0.85 |
2.85 |
| Рабочая темп-ра, °C |
0-50 |
0-50 |
0-50 |
0-50 |
| ПО | ||||
| ПО для разработки проектов |
EasyBuilderPro, EasyAccess 2.0 (опционально) |
EasyBuilderPro, EasyAccess 2.0 (опционально) |
EasyBuilderPro, EasyAccess 2.0 |
EasyBuilderPro, EasyAccess 2.0 (опционально) |
