MT8000ip — бюджетная серия для небольших систем
Характеристики
- Диагональ: 4.3", 7", 10.1" TFT;
- Разрешение: 480x272, 800x480, 1024x600;
- Процессор: 32-бит RISC с частотой 528МГц и 600МГц;
- Память (Flash/RAM): 128/128 Мб;
- Поддержка EasyBuilder Pro; EasyAccess 2.0 (опционально).
Модели
Снято с производства
MT8071IP2
Операторская панель Weintek MT8071iP 7”, CPU 528MHz, RS-232, RS-485, USB Host, USB Client
Под заказ
MT8051IP

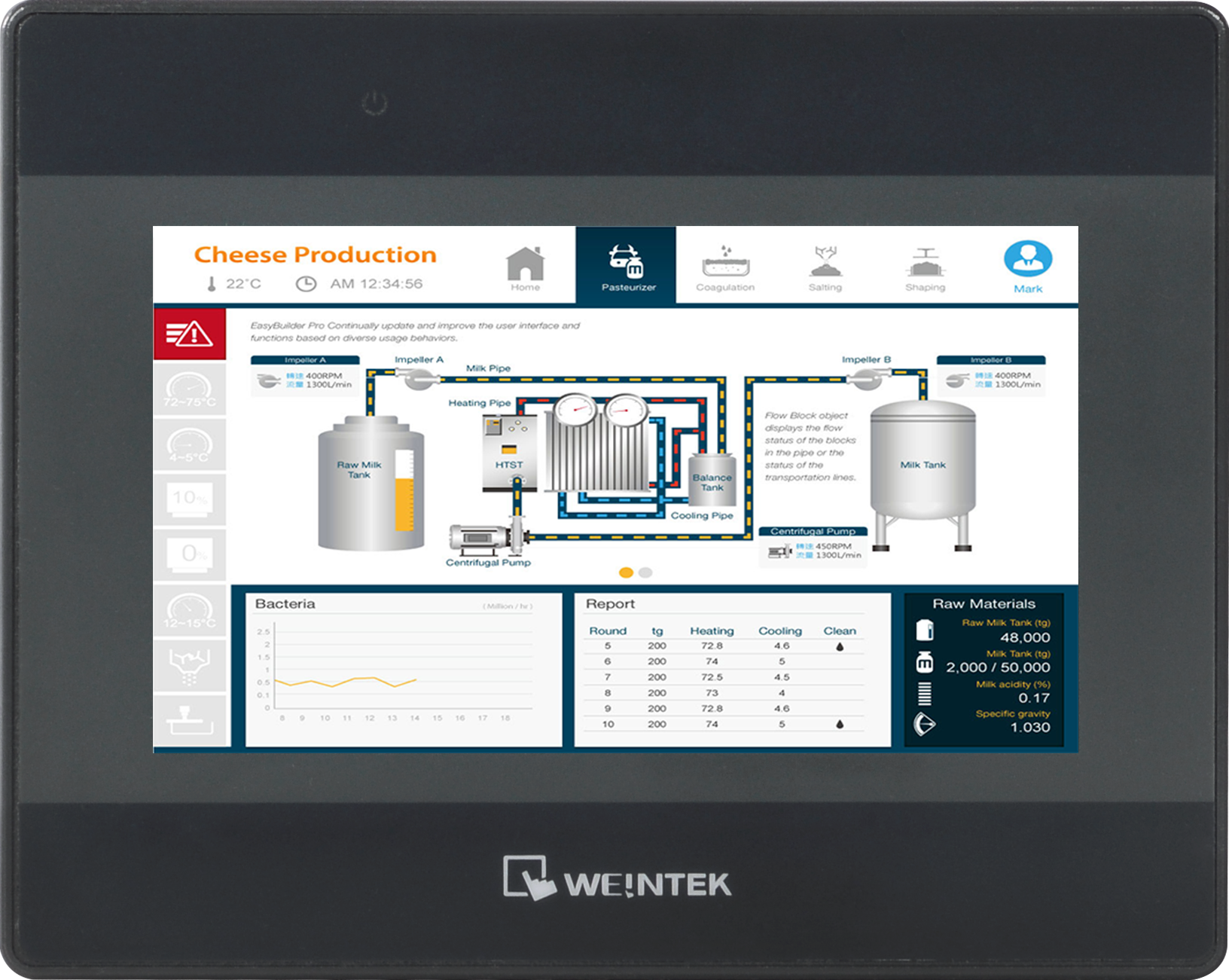

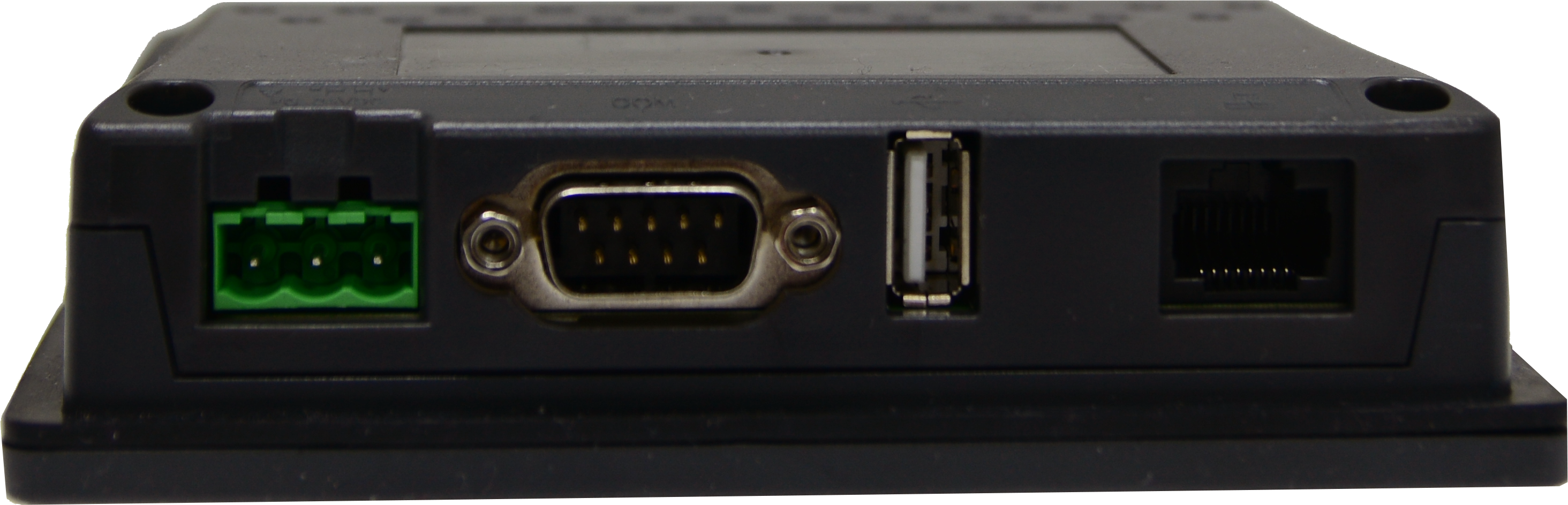

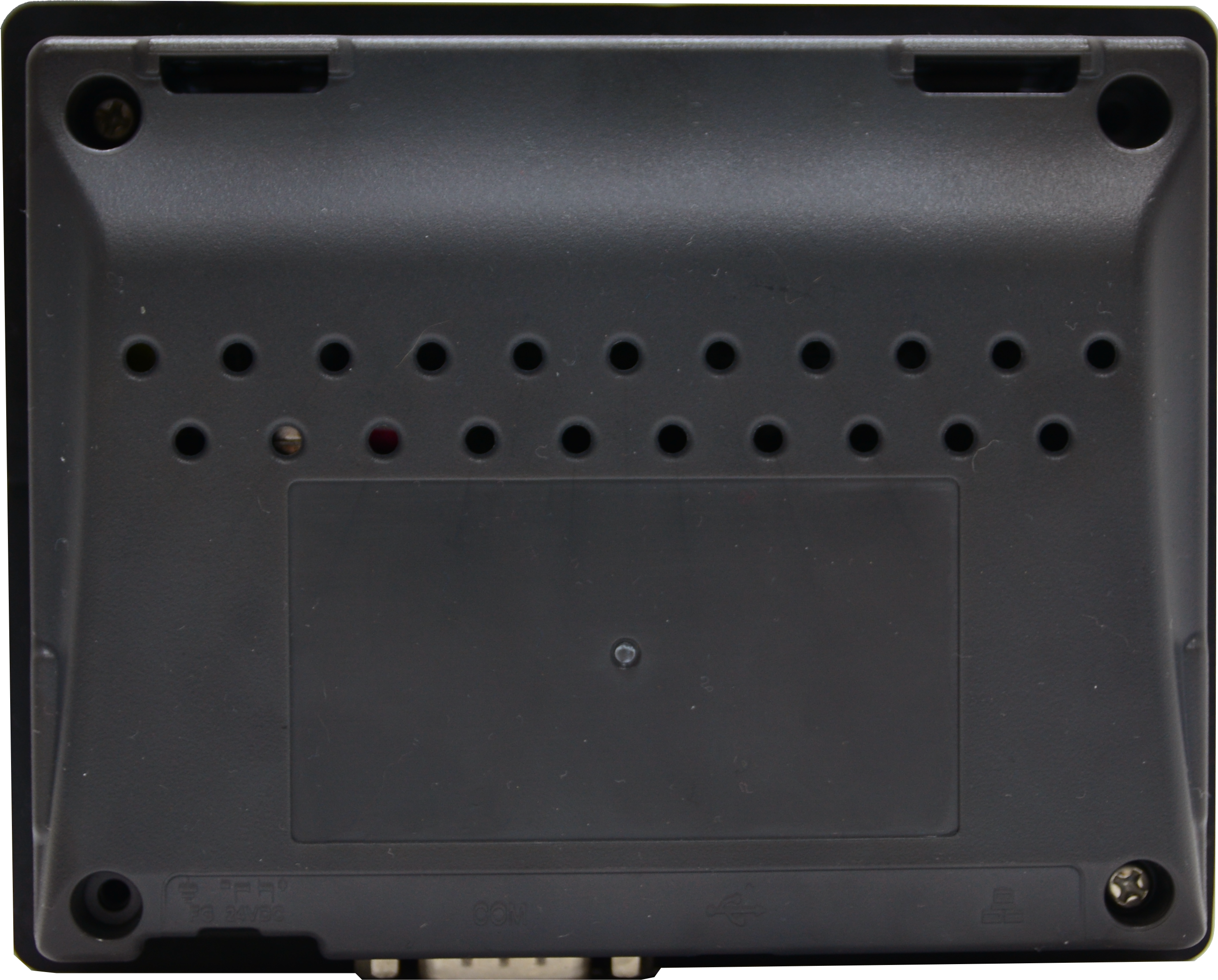

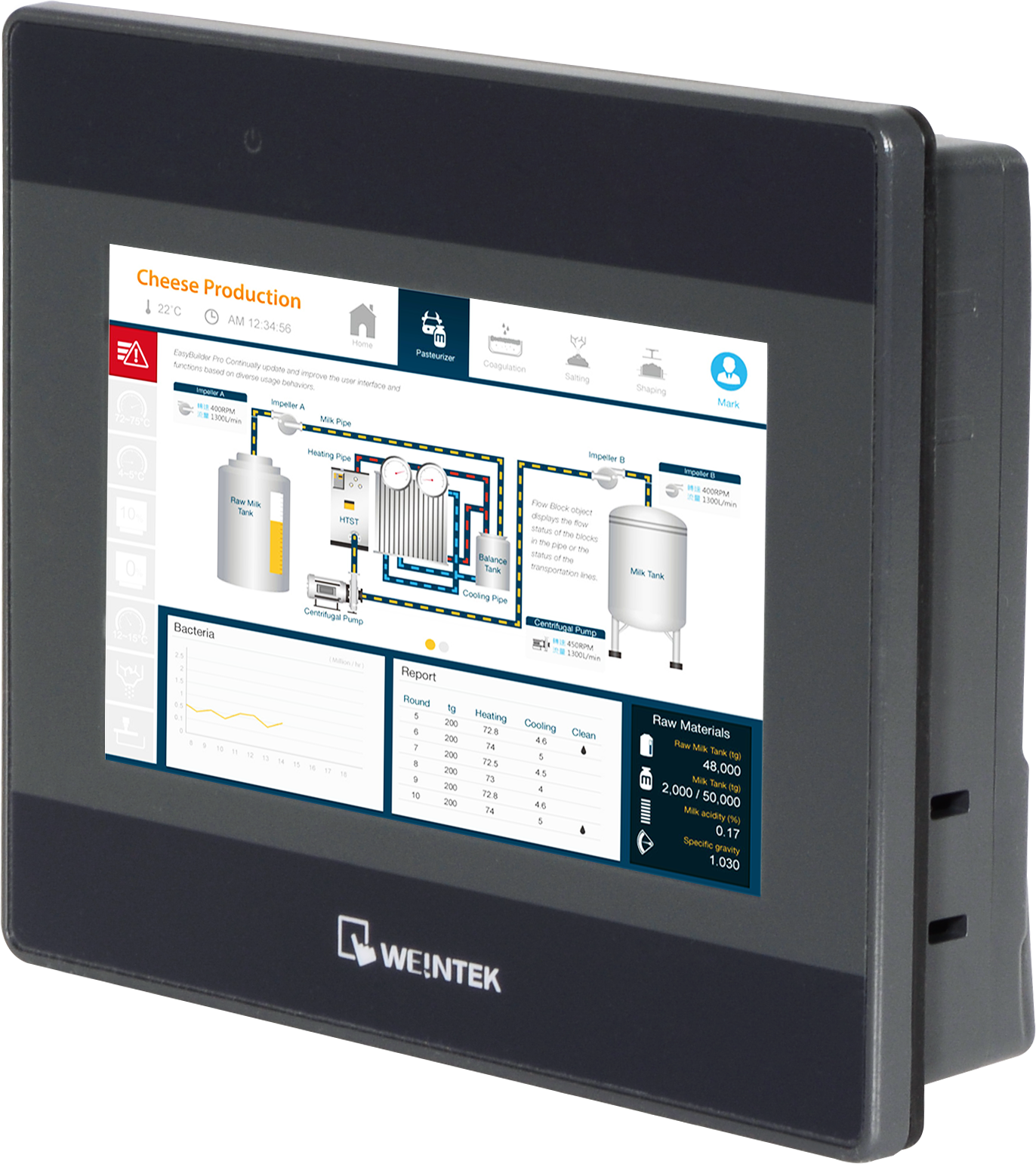

Операторская панель Weintek MT8051iP 4.3”, CPU 600MHz, RS-232, RS-485, USB Host, Ethernet
Под заказ
MT8102IP
Операторская панель Weintek MT8102iP 10.1”, 1024x600, COM1 (RS232), COM2 (RS485 2W/4W)
Под заказ
MT8071IP
Операторская панель Weintek MT8071iP 7”, CPU 600MHz, RS-232, RS-485, USB Host, USB Client
Под заказ
MT8000iP или просто iP - серия операторских панелей от компании Weintek. Несмотря на то, что это самая бюджетная серия, панели MT8051iP, MT8071iP, MT8071iP2, MT8102iP обладают всеми необходимыми функциями для визуализации различных процессов. В том числе быстрым RISC процессором, ярким TFT дисплеем с разрешением до 1024x600, достаточным количеством памяти и всеми необходимыми интерфейсами связи.
Серия iP включает в себя следующие модели и характеристики:
| Модель |
MT8051iP |
MT8071iP |
MT8071iP2 |
MT8102iP |
|
Дисплей |
||||
| Диагональ |
4.3" |
7" |
7" |
10.1" |
| Разрешение |
480x272 |
800x480 |
800x480 |
1024x600 |
| Цветность |
16.7 млн |
16 млн |
16 млн |
16.7 млн |
| Яркость |
400 |
300 |
300 |
350 |
| Контраст |
500:1 |
500:1 |
500:1 |
500:1 |
| Угол обзора, ° |
30/50/50/50 |
70/50/70/70 |
70/50/70/70 |
60/60/70/70 |
| Подсветка |
LED |
LED |
LED |
LED |
| Время жизни подсветки |
30000 |
30000 |
30000 |
>20000 |
| Тип сенсора |
4х проводной резистивный |
4х проводной резистивный |
4х проводной резистивный |
4х проводной резистивный |
|
Параметры |
||||
| Процессор |
Cortex A8 |
Cortex A8 |
32-bit RISC |
ARM RISC |
| Частота, МГц |
600 |
600 |
528 |
528 |
| Аудио |
- |
- |
- |
- |
| ОЗУ, Мб |
128 |
128 |
128 |
128 |
| Flash, Мб |
128 |
128 |
128 |
128 |
| Часы реального времени |
Есть |
Есть |
Есть |
Есть |
| Потребляемый ток, А |
0.3 |
0.5 |
0.5 |
0.65 |
| Напряжение, В |
11-28 |
11-28 |
11-28 |
11-28 |
|
Интерфейсы |
||||
| СОМ порты |
COM1 (RS232,RS485,2W/4W), COM3 (RS485 2W) |
COM1 (RS232), COM3 (RS485 2W) |
COM1 (RS232), COM3 (RS485 2W) |
Con.A:COM2 RS-485 2W/4W, COM3 RS-485 2W Con.B: COM1 RS-2324W,COM3 RS-2322W |
| USB host |
1 x USB2.0 |
1xUSB2.0 |
1xUSB2.0 |
USB 2.0 x 1 |
| USB client |
- |
- |
- |
- |
| Ethernet |
10/100 Base-T x 1 |
1 x 10/100 Base-T |
1 x 10/100 Base-T |
10/100 Base-T x 1 |
| CAN |
- |
- |
- |
- |
|
Конструкция |
||||
| Материал корпуса |
Пластик |
Пластик |
Пластик |
Пластик |
| Размеры, мм |
128x102x32 |
200.4x146.5x34 |
200.4x146.5x34 |
271x213x36.4 |
| Вырез под посадку, мм |
119x93 |
192x138 |
192x138 |
260x202 |
| Вес, кг |
0.25 |
0.52 |
0.52 |
1 |
| Рабочая темп-ра, °C |
0-50 |
0-50 |
0-50 |
0-50 |
|
ПО |
||||
| ПО для разработки проектов |
EasyBuilderPro |
EasyBuilderPro |
EasyBuilderPro |
EasyBuilderPro |
