MT8000ie — серия стандартных панелей
Характеристики
- Высокопроизводительный Cortex A8 600 МГц RISC процессор;
- Яркий и высококонтрастный TFT LCD экран поддерживает 65536 цветов;
- Диагональ экрана 4.3", 7" и 10";
- Разнообразные интерфейсы ввода/вывода: последовательные порты, USB Host, Ethernet;
- Поддерживаются протокол MODBUS TCP/IP, BacNET/IP и MPI/PPI соединения с множеством устройств.
Модели
Снято с производства
MT8070IE
Графическая панель оператора, широкоформатный TFT дисплей с диагональю 7”, 65536 цветов, на базе RISC-процессора с частотой 600 МГц, 1xRS-485, 1xRS-232/485, 1x10/100Base-T Ethernet, 1xUSB 2.0
Под заказ
MT8053IE
Панель оператора 4.3" Weintek MT8053iE (MQTT)
Под заказ
MT8121IE
Графическая панель оператора 12.1" 1024x768 TFT LCD HMI, Built-in 128MB flash memory / 256MB DDR2 RAM
Под заказ

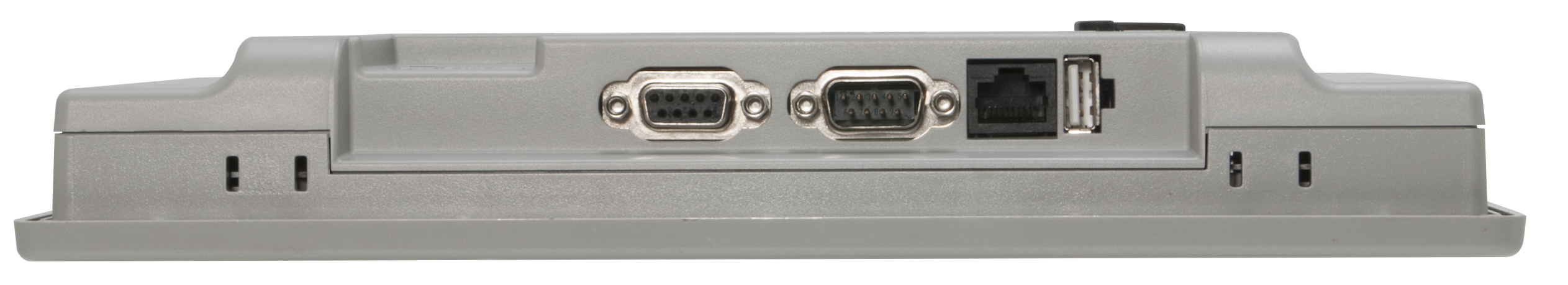

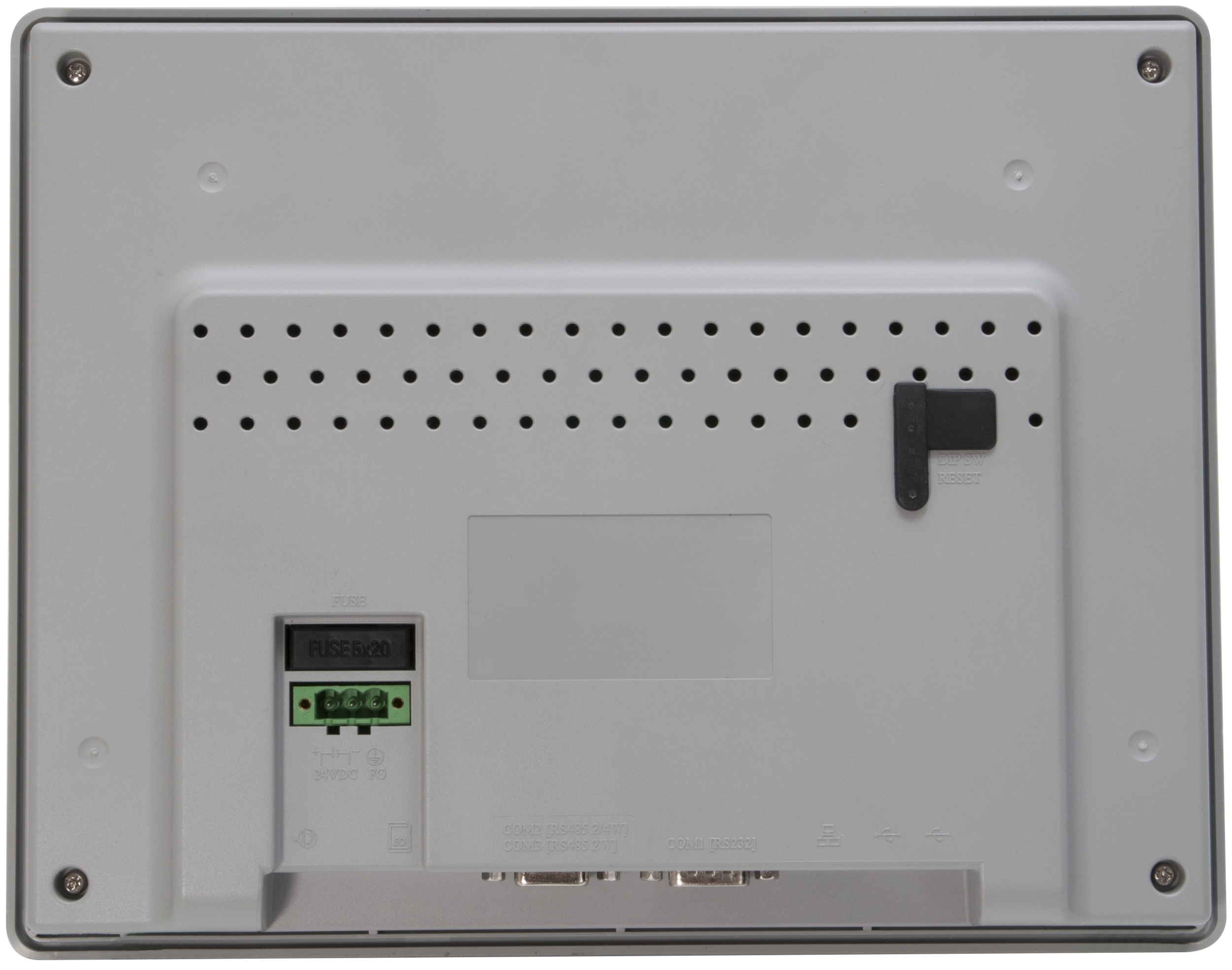

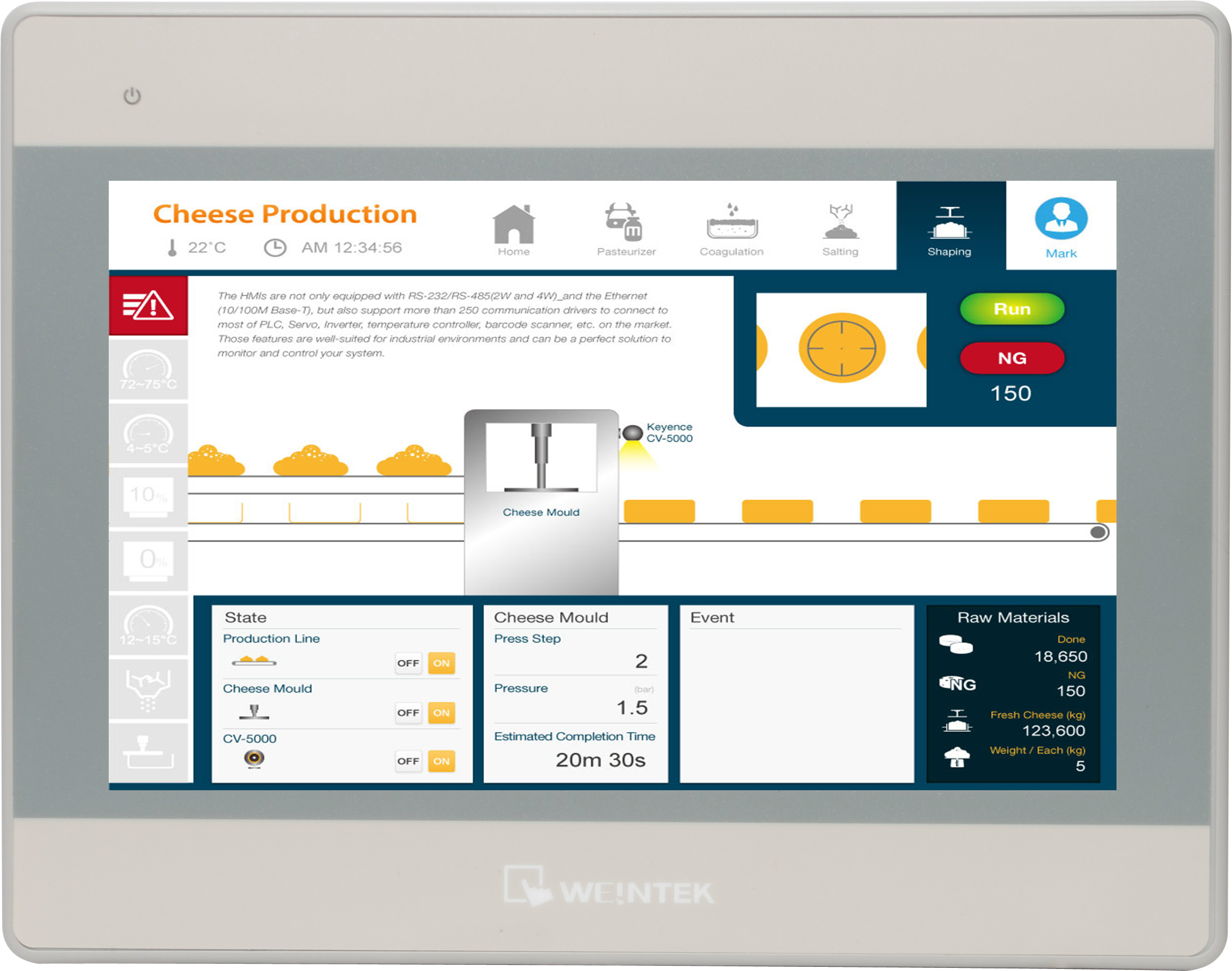

MT8101IE
Операторская панель Weintek MT8101iE 10”, 800x480, 262 тыс цветов, RS-232, RS-485, Ethernet, MPI 187,5K
Под заказ
MT8073IE
Операторская панель Weintek MT8073iE 7” ; 800x480; 16 млн цветов; COM1: RS-232; COM2: RS-485 2W/4W; COM3: RS-485 2W; MPI 187.5K; USB Host; USB Client, 2*Ethernet, EasyAccess 2.0
Под заказ
MT8102IE
Операторская панель Weintek MT8102iE 10”, 1024x600, 16 млн. цветов, RS-232, RS-485, Ethernet
Под заказ
MT6071IE
Графическая панель оператора, LCD дисплей с диагональю 7”, 16 миллионов цветов, на базе RISC-процессора с частотой 600 МГц, без Ethernet
Под заказ
MT8070IER1_SAMPLE
Графическая панель оператора для внутреннего монтажа, широкоформатный LCD дисплей с диагональю 7”, 65536 цветов, на базе RISC-процессора с частотой 600 МГц, 1xRS-485, 1xRS-232/485, 1x10/100Base-T Ethernet, 1xUSB 2.0, защитное стекло в комплект не входит.
Под заказ
MT6070IE
Графическая панель оператора, широкоформатный TFT дисплей с диагональю 7”, 65536 цветов, на базе RISC-процессора с частотой 600 МГц, без Ethernet
Под заказ
MT8070IER1
Графическая панель оператора для внутреннего монтажа, широкоформатный LCD дисплей с диагональю 7”, 65536 цветов, на базе RISC-процессора с частотой 600 МГц, 1xRS-485, 1xRS-232/485, 1x10/100Base-T Ethernet, 1xUSB 2.0, защитное стекло в комплект не входит.
Под заказ
MT8071IE
Графическая панель оператора, LCD дисплей с диагональю 7”, 16 миллионов цветов, на базе RISC-процессора с частотой 600 МГц, с Ethernet
Под заказ
MT8100IE
Операторская панель Weintek MT8100iE 10”, 800x480, 262 тыс цветов, RS-232, RS-485, Ethernet, MPI 187.5K, USB Host
Под заказ
MT8050IE
Операторская панель Weintek MT8050iE 4.3”, CPU 600MHz, RS-232, RS-485, USB Host, Ethernet
Под заказ
Модель |
MT8050iE |
MT8053iE |
MT8070iE |
MT8071iE |
MT8101iE |
MT8102iE |
Диагональ |
4.3" |
4.3" |
7.0" |
7.0" |
10.1" |
10.1" |
Разрешение |
480x272 |
480x272 |
800x480 |
800x480 |
800x480 |
1024x600 |
Цветность |
16.7 млн |
16.7 млн |
16.5 млн |
16.7 млн |
262K |
16.7 млн |
Яркость |
400 |
400 |
400 |
400 |
300 |
350 |
Контраст |
500:01:00 |
500:01:00 |
800:01:00 |
800:01:00 |
500:01:00 |
500:01:00 |
Угол обзора, ° |
- |
30/50/50/50 |
60/80/80/80 |
60/80/80/80 |
- |
60/60/70/70 |
Подсветка |
LED |
|||||
Время жизни подсветки |
30000 |
30000 |
30000 |
30000 |
30000 |
50000 |
Тип сенсора |
4х проводной резистивный |
|||||
Процессор |
32 bits RISC Cortex A8 |
|||||
Частота, МГц |
600 |
|||||
ОЗУ, Мб / Flash, Мб |
128 |
|||||
Часы реального времени |
Есть |
|||||
Потребляемый ток, А |
0.30 |
0.3 |
0.35 |
0.35 |
0.4 |
0.4 |
СОМ порты |
COM1 (RS232,RS485,2W/4W), COM3 (RS485 2W) |
COM1 (RS232,RS485,2W/4W), COM3 (RS485 2W) |
COM1 (RS232,RS485,2W/4W), COM3 (RS485 2W) |
COM1 (RS232), COM2 (RS485,2W/4W), COM3 (RS485 2W) |
COM1 (RS232), COM2 (RS485 2W/4W), COM3 (RS485 2W) |
COM1 (RS232/ RS485 2W), COM2 (RS485 2W/4W), COM3 (RS-232 / RS485 2W) |
USB host |
1xUSB2.0 |
1 x USB2.0 |
1xUSB2.0 |
1xUSB2.0 |
1xUSB2.0 |
1xUSB2.0 |
USB client |
- |
|||||
Ethernet |
1 x RJ45 10/100 Base-T |
10/100 Base-T x 1, 10/100/1000 Base-T x 1 |
1 x 10/100 Base-T |
1 x 10/100 Base-T |
1 x 10/100 Base-T |
1 x 10/100 Base-T |
Материал корпуса |
Пластик |
|||||
Размеры, мм |
128х102x32 |
128x102x32 |
200.3х146.3х34 |
200.3х146.3х34 |
271х213х40 |
271х213х36.4 |
Вырез под посадку, мм |
119x93 |
119x93 |
192x138 |
192x138 |
260x202 |
260x202 |
Вес, кг |
0.25 |
0.25 |
0.60 |
0.60 |
1.3 |
1.3 |
Рабочая темп-ра, °C |
0-50 |
|||||
ПО |
EasyBuilderPro/EasyAccess 2.0 (опционально) |
EasyBuilderPro/EasyAccess 2.0 (встроен) |
EasyBuilderPro/EasyAccess 2.0 (опционально) |
EasyBuilderPro/EasyAccess 2.0 (опционально) |
EasyBuilderPro/EasyAccess 2.0 (опционально) |
EasyBuilderPro/EasyAccess 2.0 (опционально) |
Максимальное количество экранов в проекте |
1999 |
|||||
FTP доступ к памяти панели |
Есть |
- |
Есть |
Есть |
Есть |
Есть |
Спецификация
- Спецификация MT8050iE.pdf PDF, 677.97КБ
- Спецификация MT8053iE.pdf PDF, 570.04КБ
- Спецификация MT8070iE.pdf PDF, 569.16КБ
- Спецификация MT8071iE.pdf PDF, 793.79КБ
- Спецификация MT8073iE.pdf PDF, 719.21КБ
- Спецификация MT8100iE.pdf PDF, 765.9КБ
- Спецификация MT8101iE.pdf PDF, 667.62КБ
- Спецификация MT8102iE.pdf PDF, 630.46КБ
- Спецификация MT8103iE.pdf PDF, 634.31КБ
- Спецификация MT8106iE.pdf PDF, 610.73КБ
