cMTx — флагманская серия панелей оператора
Характеристики
- Удаленное управление и мониторинг устройств через VNC или cMT Viewer (доступно на PC/iOS/Android);
- Возможность настройки получения Push-уведомлений;
- Встроенный сервер и клиент OPC UA;
- Встроенный сервер и клиент MQTT;
- "Режим монитора" возможность управлять одновременно до 50 панелей оператора;
- Поддержка CODESYS;
- Управление и обмен данными с разными платформами (Android, IOS, Windows);
- Гибкость при размещении на производстве серверов и устройств визуализации;
- Более 250 драйверов для подключения контроллеров различных производителей;
- на панели серии cMTx получено свидетельство о типовом одобрении (СТО) Российского морского регистра судоходства (РМРС)
Модели
Снято с производства
CMT2168X
Операторская панель Weintek CMT2168X 15,6" 1920 x 1080, Quad-core RISC, 1Гб RAM, 4Гб Flash, COM-порт x 2, Ethernet-порт x 2, хост-порт USB x 1
Под заказ
CMT3108XH
Операторская панель Weintek cMT3108XH 10.1" 1280x800, Quad-core RISC CPU, 1Гб RAM, 4Гб Flash, Порты COM2 и COM3 RS-485 2W с поддержкой MPI 187.5K, 2xEthernet, CAN Bus, WiFi (опционально)
Под заказ
CMT3072XHT
Операторская панель Weintek cMT3072XHT 7" 1024x600, 16.7 млн цветов, Quad-core RISC, 1Гб RAM, 4Гб Flash, 3xCOM, 2 x Ethernet, USB host, CAN, алюминиевый корпус, рабочий диапазон -20° ~ 55°C
Под заказ
CMT2166X
Операторская панель Weintek cMT2166X 15.6" 1920x1080, память ОЗУ - 1 Гб, FLASH - 4Гб, 2xCOM, MPI 187.5K, Ethernet, USB host, корпус - алюминий (задняя часть), динамик
Под заказ
CMT2108X2
Операторская панель Weintek cMT2108X 10,1" 1024x600, Quad-core 32-bit RISC 1,6GHz, 4Гб Flash Memory and RTC, Ethernet, 3xCOM, MPI 187.5K, WiFi (опционально)
Под заказ
CMT1106X
Операторская панель Weintek cMT1106X, 10,1" 1024x600, Quad-core RISC, 1Гб RAM, 4Гб Flash, Ethernet, 3xCOM, MPI 187.5K, USB, WiFi (опционально)
Под заказ
M02
WiFi модуль расширения для cMT3102X
Под заказ
CMT3102X
Операторская панель Weintek cMT3102X 10.1" 1024x600, 1Гб RAM, 4Гб Flash, 3xCOM, 2-порта Ethernet, USB host, CAN, WiFi (опционально)
Под заказ
CMT2158X
Операторская панель Weintek cMT2158X, 15" 1024x768, 16.2 млн цветов, Quad-core 32-bit RISC, 1Гб RAM, 4Гб Flash, 2xCOM, 2 x Ethernet, USB host, SD карта, линейный аудио выход, корпус - алюминий
Под заказ
CMT2078X
Операторская панель Weintek cMT2078X 7", 800x480, 16.7 млн цветов, Quad-core 64-bit RISC, 1Гб RAM, 4Гб Flash, 3xCOM, MPI 187.5K, 2 x Ethernet, USB host
Под заказ
CMT3162X
Операторская панель Weintek cMT3162X 15.6" 1920x1080, Quad-core RISC, 1Гб RAM, 4Гб Flash, 2xCOM, 2 x Ethernet, USB host, CAN, алюминиевый корпус, встроенный динамик
Под заказ
CMT3092X
Операторская панель Weintek cMT3092X V2, 9.7" 1024x768, ОЗУ - 1 Гб, FLASH - 4Гб, 2xCOM, 2 x Ethernet, USB host, встроенный динамик
Под заказ
CMT3152X
Операторская панель Weintek cMT3152X 15" 1024x768, память ОЗУ - 1 Гб, FLASH - 4Гб RS-232, RS-485, Ethernet, SD-card slot, алюминиевый корпус, встроенный динамик, EasyAccess 2.0
Под заказ
CMT-G01
Коммуникационный шлюз с поддержкой протоколов MQTT и OPC UA, процессор ARM Cortex A8 600 МГц, память 256Мб ОЗУ и 256Мб flash
Под заказ
EA2.0
ПО EasyAccess 2.0 для удаленного управления операторской панелью
Под заказ
CMT-SVR-200
Облачный человеко-машинный интерфейс на базе ЦПУ ARM Cortex A8, 600 МГц, память (256Мб ОЗУ и 256Мб flash)
Под заказ
CMT-G02
Коммуникационный шлюз с поддержкой протоколов MQTT и OPC UA, процессор ARM Cortex A8 600 МГц, память 256Мб ОЗУ и 256Мб flash
Под заказ
CMT2108X
Операторская панель Weintek cMT2108X, 10,1" TFT Display, Quad-core 32-bit RISC 1,6GHz, 1024x600 TFT LCD, LED Backlight, Fan-less Cooling System, 4GB Flash Memory and RTC
Под заказ
CMT3072X
Операторская панель Weintek cMT3072X, 7" TFT, 800x480, 16.7 млн цветов, Quad-core 64-bit RISC Cortex-A35, 1Gb RAM, 4GB Flash, Ethernet*2, RS232*2, RS485*2, USB2.0*1, CAN
Под заказ
CMT3072XH
Операторская панель Weintek cMT3072XH, 7" IPS, 1024x600, 16.7 млн цветов, Quad-core 64-bit RISC Cortex-A35, 1Gb RAM, 4GB Flash, Ethernet*2, RS232*2, RS485*2, USB2.0*1, CAN
Под заказ
CMT3161X
Панель оператора с функцие облачного серевера и удаленного доступа Weintek cMT3161X 15.6 "1920x1080, RS-232, RS-485, Ethernet, SD-card slot, aluminum case, built-in speaker, EasyAccess 2.0
Под заказ
CMT-IPC15-WES7
ПК в панельном исполнении с сенсорным дисплеем 15" Weintek cMT-iPC15, алюминиевый корпус, Intel Atom E3827, Ethernet, 2xUSB 2.0, Windows Embedded Standart 7
Под заказ
CMT-IPC15
ПК в панельном исполнении с сенсорным дисплеем 15" в алюминиевом корпусе, TFT, 16.2M цветов, 1024x768, процессор Intel Atom E3827, встроенной памяти 4Гб ОЗУ и 32Гб SSD, часы реального времени, слот SD-Карты. 2 Ethernet порта (10/100/1000 Base-T), 2 USB 2.
Под заказ

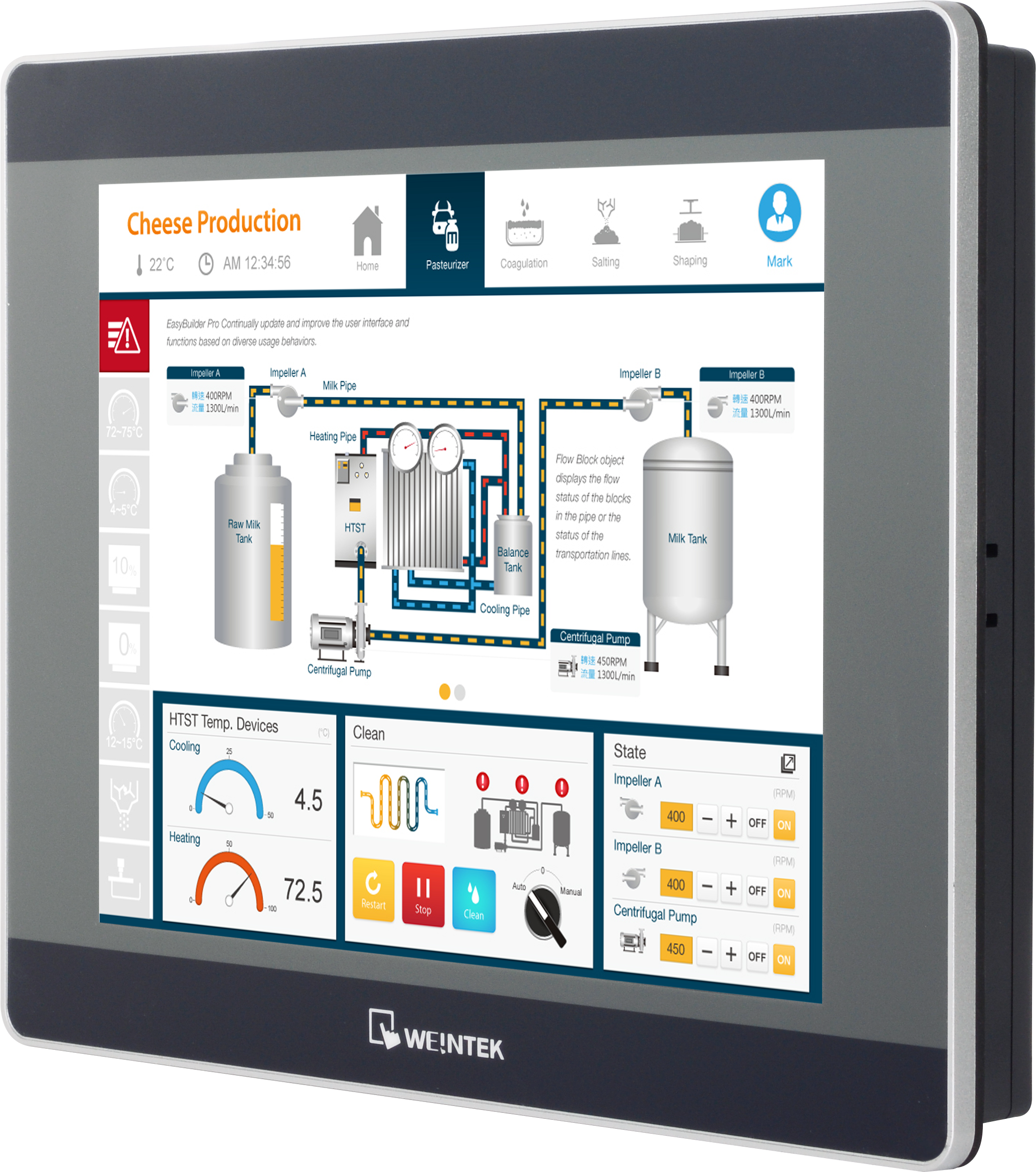

CMT-IV6
Экран облачного интерфейса 9.7”, TFT 256К цветов, 1024x768, 32-битный RISC Cortex A9 1ГГц процессор, встроенной памяти 1Гб ОЗУ и 4Гб flash
Под заказ
CMT-IPC10
ПК в панельном исполнении с сенсорным дисплеем 9,7" Weintek cMT-iPC10, пластиковый корпус, Intel Atom E3827, Ethernet, 2xUSB 2.0, Windows Embedded Standart 7
Под заказ
CMT-G04
Коммуникационный шлюз с поддержкой протоколов MQTT и OPC UA, процессор ARM RISC 528 МГц, встроенной памяти 256Мб ОЗУ и 256Мб flash
Под заказ
CMT-G03
Коммуникационный шлюз с поддержкой протоколов MQTT и OPC UA, процессор ARM RISC 528 МГц, встроенной памяти 256Мб ОЗУ и 256Мб flash
Под заказ
CMT-IM21
Сенсорная панель, 21.5” в алюминиевом корпусе, TFT, 16.7M цветов, Full HD 1920 x 1080. USB 2.0 (Host) и USB 2.0 (Client), видео вход HDMI, светодиодная подсветка матрицы 30,000 часов работы
Под заказ
CMT-IV5
Экран облачного интерфейса 9.7”, TFT 256К цветов, 1024x768, 32-битный RISC Cortex A9 1ГГц процессор, встроенной памяти 1Гб ОЗУ и 512Мб flash
Под заказ
Серия CMTх - самая инновационная линейка панелей оператора Weintek:
Линейка базовых моделей
Линейка стандартных моделей
Линейка продвинутых моделей:
- Быстродействие: самые мощные процессоры для решения сложных вычислительных задач и выделенные процессоры для обработки графики.
- Управление жестами: ёмкостный сенсорный экран позволяет выполнять операции с помощью интуитивных жестов.
- Яркость: интегрированное сенсорное решение oTP - позволяет увеличить коэффициент пропускания света, что увеличивает яркость изображения
- Удаленное управление: технология WebView - управление панелью оператора через веб-браузер, без установки специального ПО.
- Дополнительные функции: обновленный веб-интерфейс Web 2.0 позволяет легко настраивать не только настройки панели оператора, но и просматривать выборки данных и журнал событий. Веб-доступ защищен зашифрованной передачей данных.
Линейка базовых моделей
| Модель |
cMT1106X |
| Диагональ |
10" |
| Разрешение |
1024x600 |
| Цветность |
16.7 млн |
| Яркость |
350 |
| Контраст |
500:1 |
| Угол обзора, ° |
70/70/80/80 |
| Подсветка |
LED |
| Время жизни подсветки |
50000 |
| Тип сенсора |
Резистивный сенсорный экран |
| Процессор |
Quad-core RISC |
| ОЗУ, Мб |
1000 |
| Flash, Мб |
4000 |
| Часы реального времени |
Есть |
| СОМ порты |
Con.A: COM2 RS-485 2W/4W, COM3 RS-485 2W, Con.B: COM1 RS-232 4W, COM3 RS-232 2W* |
| USB host |
1xUSB2.0 |
| USB client |
- |
| Ethernet |
10/100 Base-T |
| WiFi | опционально |
| SD карта |
- |
| Встроенные динамики |
- |
| Линейный аудиовыход |
- |
| Материал корпуса |
Пластик |
| Размеры, мм |
271x213x38 |
| Вырез под посадку, мм |
260x202 |
| Вес, кг | 1.2 |
| Рабочая темп-ра, °C |
0-50 |
| ПО для разработки проектов |
EasyBuilderPro, EasyAccess 2.0 , Dashboard |
Линейка стандартных моделей
| Модель |
cMT2078X |
cMT2108X |
cMT2158X |
cMT2166X |
|
Дисплей |
||||
| Диагональ |
7" |
10.1" |
15" |
15.6" |
| Разрешение |
800x480 |
1024x600 |
1024x768 |
1920x1080 |
| Цветность |
16.7 млн |
16.7 млн |
16.2 млн |
16.2 млн |
| Яркость |
400 |
350 |
400 |
300 |
| Контраст |
800:1 |
500:1 |
1000:1 |
800:1 |
| Угол обзора, ° |
60/80/80/80 |
70/70/80/80 |
89/89/89/89 |
89/89/89/89 |
| Подсветка |
LED |
LED |
LED |
LED |
| Время жизни подсветки |
30000 |
50000 |
50000 |
30000 |
| Тип сенсора |
Резистивный сенсорный экран |
Резистивный сенсорный экран |
Резистивный сенсорный экран |
Ёмкостной |
|
Параметры |
||||
| Процессор |
Cortex-A17 Quad-core 64-bit RISC 1.5GHz |
Cortex-A17 Quad-core 32-bit RISC 1.6GHz |
Cortex-A17 Quad-core 32-bit RISC 1.6GHz |
Cortex-A17 Quad-core 32-bit RISC 1.6GHz |
| Частота, МГц |
1500 |
1600 |
1600 |
1600 |
| ОЗУ, Мб |
1000 |
1000 |
1000 |
1000 |
| Flash, Мб |
4000 |
4000 |
4000 |
4000 |
| Часы реального времени |
Есть |
Есть |
Есть |
Есть |
|
Интерфейсы |
||||
| СОМ порты |
Con.A: COM2 RS-485 2W/4W, COM3 RS-485 2W, Con.B: COM1 RS-232 4W, COM3 RS-232 2W* |
Con.A: COM2 RS-485 2W/4W, COM3 RS-485 2W, Con.B: COM1 RS-232 4W, COM3 RS-232 2W* |
Con.A: COM1 RS-485 2W/4W, COM3 RS-485 2W, Con.B: COM1 RS-232 4W, COM3 RS-232 2W* |
Con.A: COM1 RS-485 2W/4W, COM3 RS-485 2W, Con.B: COM1 RS-232 4W, COM3 RS-232 2W |
| USB host |
1xUSB2.0 |
1xUSB2.0 |
1xUSB2.0 |
1xUSB2.0 |
| USB client |
- |
- |
- |
- |
| Ethernet |
10/100 Base-T x 2 |
LAN 1: 10/100/1000 Base-T x 1 LAN 2: 10/100 Base-T x 1 |
LAN 1: 10/100/1000 Base-T x 1 LAN 2: 10/100 Base-T x 1 |
10/100 Base-T x 1 |
| CAN |
Нет |
Нет |
Нет |
- |
| SD карта |
- |
- |
SD/SDHC |
- |
| Встроенные динамики |
- |
- |
моно |
моно |
| Линейный аудиовыход |
- |
- |
3.5mm jack |
- |
| Материал корпуса |
Пластик |
Пластик |
Лицевая сторона: пластик; Корпус: алюминий |
Лицевая сторона: пластик; Корпус: алюминий |
| Размеры, мм |
200x146x35 |
271x213x43 |
366x293x48.2 |
400x263x27.6 |
| Вырез под посадку, мм |
192x138 |
260x202 |
352x279 |
384x247 |
| Вес, кг | 0.6 |
1.2 |
2.6 |
1.6 |
| Рабочая темп-ра, °C |
0-50 |
0-50 |
0-50 |
0-50 |
|
ПО |
||||
| ПО для разработки проектов |
EasyBuilderPro, EasyLauncher, cMT Viewer |
EasyBuilderPro, EasyLauncher, cMT Viewer |
EasyBuilderPro, EasyLauncher, cMT Viewer |
EasyBuilderPro, EasyLauncher, cMT Viewer |
Линейка продвинутых моделей:
| Модель | cMT3152X | cMT3162X | ||||
|
Дисплей |
||||||
| Диагональ | 7" | 7" | 9.7" | 10.1" | 15" | 15.6" |
| Разрешение | 800x480 | 1024x600 | 1024x768 | 1024x600 | 1024x768 | 1920x1080 |
| Цветность | 16.7 млн | 16.7 млн | 262K | 16.7 млн | 16.2 млн | 16.2 млн |
| Яркость | 400 | 450 | 350 | 350 | 400 | 300 |
| Контраст | 800:1 | 800:1 | 500:1 | 500:1 | 1000:1 | 800:1 |
| Угол обзора, ° | 60/80/80/80 |
85/85/85/85 |
60/70/70/70 | 70/70/80/80 | 89/89/89/89 | 89/89/89/89 |
| Подсветка | LED | LED | LED | LED | LED | LED |
| Время жизни подсветки | 30000 | 30000 | >30000 | >30000 | 50000 | 30000 |
| Тип сенсора | 4х проводной резистивный | 4х проводной резистивный |
4х проводной резистивный |
4х проводной резистивный | Сенсорный | Ёмкостной |
|
Параметры |
||||||
| Процессор | Quad-core 64-bit RISC Cortex-A35 | Quad-core 64-bit RISC Cortex-A35 | Cortex-A17 Quad-core 32-bit RISC 1.6GHz | Cortex-A17 Quad-core 32-bit RISC 1.6GHz | Cortex-A17 Quad-core 32-bit RISC 1.6GHz | Cortex-A17 Quad-core 32-bit RISC 1.6GHz |
| Частота, МГц | 1500 | 1500 | - | - | 1600 | 1600 |
| ОЗУ, Мб | 1000 | 1000 | 1000 | 1000 | 1000 | 1000 |
| Flash, Мб | 4000 |
4000 |
4000 | 4000 | 4000 | 4000 |
| Часы реального времени | Есть | Есть | Есть | Есть | Есть | Есть |
| Потребляемый ток, А | 850mA@24VDC | 850mA@24VDC | 1A@24VDC | 1 | 0.9 | 1.3A@24VDC |
| Напряжение, В | 10.5-28 | 10.5-28 | 20-28 | 20-28 | 20-28 | 20-28 |
|
Интерфейсы |
||||||
| СОМ порты | Con.A: COM2 RS-485 2W/4W, COM3 RS-485 2W, CAN Bus Con.B: COM1 RS-232, COM3 RS-232 | Con.A: COM2 RS-485 2W/4W, COM3 RS-485 2W, CAN Bus Con.B: COM1 RS-232, COM3 RS-232 |
Con.A: COM2 RS-485 2W/4W, COM3 RS-485 2W, Con.B: COM1 RS-232 4W, COM3 RS-232 2W |
Con.A: COM2 RS-485 2W/4W, COM3 RS-485 2W, Con.B: COM1 RS-232 4W, COM3 RS-232 2W |
Con.A: COM1 RS-485 2W/4W, COM3 RS-485 2W, Con.B: COM1 RS-232 4W, COM3 RS-232 2W* |
Con.A: COM1 RS-485 2W/4W, COM3 RS-485 2W, Con.B: COM1 RS-232 4W, COM3 RS-232 2W |
| USB host | 1xUSB2.0 | 1xUSB2.0 | 1xUSB2.0 | 1xUSB2.0 | 1xUSB2.0 | 1xUSB2.0 |
| USB client |
Нет |
Нет | - | - | - | |
| Ethernet | 2x 10/100 Base-T x 1 | 2x 10/100 Base-T x 1 |
LAN 1: 10/100/1000 Base-T x 1 LAN 2: 10/100 Base-T x 1 |
1 x 10/100/1000, 1 x 10/100 |
LAN 1: 10/100/1000 Base-T x 1 LAN 2: 10/100 Base-T x 1 |
LAN 1: 10/100/1000 Base-T x 1 LAN 2: 10/100 Base-T x 1 |
| CAN | есть | есть | есть | есть | есть | есть |
| SD карта | Нет | Нет | - | - | SD/SDHC | - |
| Встроенные динамики | - | - | моно | - | моно | моно |
|
Конструкция |
||||||
| Материал корпуса | Пластик | Пластик | Пластик |
Пластик |
Лицевая сторона: пластик; Корпус: алюминий | Лицевая сторона: пластик; Корпус: алюминий |
| Тип охлаждения | безвентиляторное | безвентиляторное | безвентиляторное | безвентиляторное | безвентиляторное | безвентиляторное |
| Варианты установки | крепление в щит | крепление в щит | крепление в щит, VESA 75x75 | крепление в щит, VESA 75x75 | крепление в щит, VESA 75x75 | крепление в щит, VESA 100x100 |
| Размеры, мм | 200.3x146.3x35.0 | 200.3x146.3x35.0 | 260.6x203.1x36.5 | 271 x 213 x 38 | 366x293x51.5 | 400x263x26.1 |
| Вырез под посадку, мм | 192x138 |
192x138 |
250x192 | 260x202 | 352x279 | 384x247 |
| Вес, кг | 0.6 | 0.6 | 0.92 | 1.2 | 2.75 | 2.45 |
| Рабочая темп-ра, °C | 0-50 |
0-50 |
0-50 | 0-50 | 0-50 | 0-50 |
|
ПО |
||||||
| ПО для разработки проектов | EasyBuilderPro, EasyLauncher, cMT Viewer | EasyBuilderPro, EasyLauncher, cMT Viewer | EasyBuilderPro, EasyLauncher, cMT Viewer | EasyBuilderPro, EasyLauncher, cMT Viewer | EasyBuilderPro, EasyLauncher, cMT Viewer | EasyBuilderPro, EasyLauncher, cMT Viewer |
Спецификация
- Спецификация_cMT-G01.pdf PDF, 602.75КБ
- Спецификация_cMT-G02.pdf PDF, 531.87КБ
- Спецификация_cMT-G03.pdf PDF, 687.12КБ
- Спецификация_cMT-G04.pdf PDF, 634.78КБ
- Инструкции по подключению ПЛК.pdf PDF, 29.63МБ
- Спецификация_cMTX_CODESYS.pdf PDF, 883.73КБ
- Спецификация_cMT-XMBC.pdf PDF, 372.91КБ
- Спецификация_cMT-XMBS.pdf PDF, 339.25КБ
- Спецификация_cMT_SVR_102.pdf PDF, 255.57КБ
- Спецификация_cMT_SVR_200_202.pdf PDF, 609.62КБ
- Спецификация_cMT1106X.pdf PDF, 566.17КБ
- Спецификация_cMT2058XH.pdf PDF, 466.86КБ
- Спецификация_cMT2078X.pdf PDF, 398.64КБ
- Спецификация_cMT2102X.pdf PDF, 5.23МБ
- Спецификация_cMT2108X2.pdf PDF, 581.8КБ
- Спецификация_cMT2128X.pdf PDF, 684.02КБ
- Спецификация_cMT2158X.pdf PDF, 639.14КБ
- Спецификация_cMT2166X.pdf PDF, 680.48КБ
- Спецификация_cMT2168X.pdf PDF, 532.64КБ
- Спецификация_cMT3072X2.pdf PDF, 436.03КБ
- Спецификация_cMT3072XH2.pdf PDF, 438.04КБ
- Спецификация_cMT3072XHT.pdf PDF, 411.58КБ
- Спецификация_cMT3072XP-(W).pdf PDF, 643.12КБ
- Спецификация_cMT3072XP.pdf PDF, 781.54КБ
- Спецификация_cMT3092X.pdf PDF, 671.72КБ
- Спецификация_cMT3102X-(R).pdf PDF, 1014.93КБ
- Спецификация_cMT3102X.pdf PDF, 522.97КБ
- Спецификация_cMT3106XM.pdf PDF, 498.39КБ
- Спецификация_cMT3108XH.pdf PDF, 571.06КБ
- Спецификация_cMT3108XP-(iV).pdf PDF, 790.34КБ
- Спецификация_cMT3108XP-(W).pdf PDF, 805.1КБ
- Спецификация_cMT3108XP.pdf PDF, 569.1КБ
- Спецификация_cMT3152X.pdf PDF, 645.87КБ
- Спецификация_cMT3162X-(iV).pdf PDF, 1.07МБ
- Спецификация_cMT3162X-(W).pdf PDF, 1.08МБ
- Спецификация_cMT3162X.pdf PDF, 679.74КБ
- Спецификация_cMT3218XP.pdf PDF, 1.01МБ
- Спецификация_cMT-FHDX-820.pdf PDF, 501.47КБ
- Спецификация_cMT-SVRX-820.pdf PDF, 464.85КБ
- Спецификация_cMT-SVRX-822.pdf PDF, 465КБ
Дополнительные файлы
- Инструкция_cMT_iM21_Installation.pdf PDF, 338.2КБ
- Инструкция_cMT_iPC10_Installation.pdf PDF, 444.54КБ
- Инструкция_cMT_iPC15_Installation.pdf PDF, 430.52КБ
- Инструкция_cMT_SVR_200_202_Installation.pdf PDF, 428.73КБ
- Инструкция_cMT_SVR_Installation.pdf PDF, 406.88КБ
- Инструкция_cMT3072X_XH_Installation.pdf PDF, 339.24КБ
- Инструкция_cMT3092X_Installation.pdf PDF, 375.83КБ
- Инструкция_cMT3103_Installation.pdf PDF, 393.88КБ
- Инструкция_cMT3152X_Installation.pdf PDF, 325.25КБ
- Инструкция_cMT3161X_Installation.pdf PDF, 310.69КБ
- Инструкция_cMT3162X_Installation.pdf PDF, 338.08КБ
- Инструкция_cMT-FHDX_Installation.pdf PDF, 351.35КБ
- Инструкция_cMT-G01_Installation.pdf PDF, 409.34КБ
- Инструкция_cMT-G02_Installation.pdf PDF, 496.96КБ
- Инструкция_cMT-G03_Installation.pdf PDF, 413.07КБ
- Инструкция_cMT-G04_Installation.pdf PDF, 481.37КБ
- Инструкция_cMT-iV6_Installation.pdf PDF, 427.23КБ
- cMT_CODESYS.pdf PDF, 1.03МБ
- cMT+Codesys_Remote_IO_UserManual.pdf PDF, 2.6МБ
- CODESYS_V2_Absolute_Addressing_Ethernet.pdf PDF, 46.11КБ
- CODESYS_V3_Ethernet.pdf PDF, 307.14КБ
- CODESYS_Weintek_Library.pdf PDF, 1.85МБ
- CODESYS+iR_серия.pdf PDF, 849.39КБ
- Weintek_Built_in_CODESYS.pdf PDF, 299.65КБ
- Активация_CODESYS_cMTx.pdf PDF, 1.78МБ
