MasterSCADA 4D

MasterSCADA 4D

Возможности MasterSCADA 4D

Высокие стандарты качества визуализации

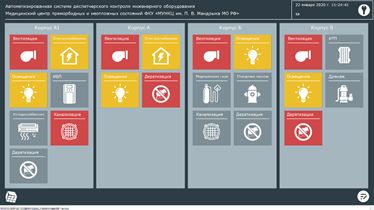

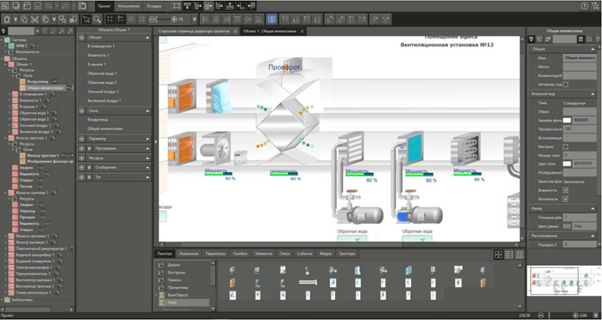

Пример мнемосхемы MasterSCADA 4D. Пример операторского интерфейса MasterSCADA 4D

Современная система управления невозможна без интуитивно понятного и качественного интерфейса мониторинга и управления. Среда визуализации MasterSCADA 4D основана на веб-технологиях – стандарте HTML5. Доступ в реальном времени к технологическим данным возможен из любой точки мира посредством сети Internet через любое устройство, имеющее НТМL5 совместимый веб-браузер, независимо от аппаратной составляющей и операционной системы. Это позволяет существенно сократить затраты на инсталляцию и сервис клиентских приложений, а также обеспечить защищенный доступ к технологической информации из различных точек мира, различных устройств и в любое время.   Среда разработки MasterSCADA 4D имеет простой и интуитивно понятный редактор мнемосхем, который позволяет в несколько «кликов» разработать интерфейс управления процессом или оборудованием. В редакторе присутствует как набор типовых элементов (текст, кнопки, индикаторы, линии, соединительные элементы, и т.д.), так и готовые графические библиотеки символов для различных отраслей промышленности. При этом, графика полностью векторная, что позволяет мнемосхеме «подстроится» под любое разрешение экрана без дополнительных усилий от разработчика. Поддержка формата SVG позволяет импортировать графические символы и мнемосхемы из сторонних редакторов и использовать их в дальнейшем как библиотеки. Функции спрайт анимации позволяют «оживить» мнемосхему и придать дополнительной динамики управляемым процессам, и привлечь внимание оператора.

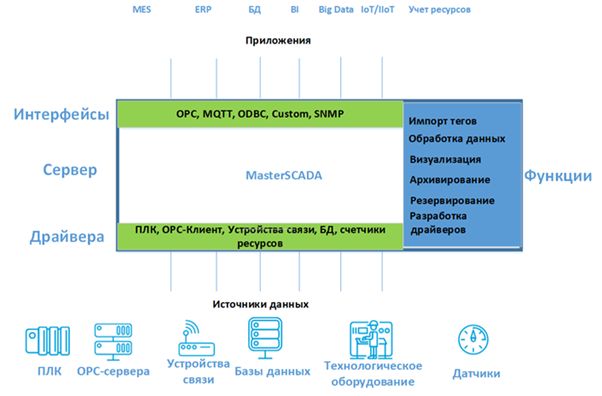

Простая интеграция оборудования. Вызовы цифровизации требуют от современного производства полной интеграции информационных технологий и систем промышленной автоматизации для достижения лучших показателей эффективности. Технологические данные должны быть доступны по всей иерархии управления производством без искажений и в режиме реального времени. MasterSCADA 4D поддерживает большинство промышленных протоколов передачи данных и легко интегрируется в бизнес-приложения, обеспечивая высокий уровень прозрачности и доступности технологических данных. В основе информационной прозрачности MasterSCADA 4D лежит получивший мировое признание коммуникационный протокол OPC UA. Для организации обмена данными на полевом и сетевом уровне MasterSCADA 4D поддерживает большое количество коммуникационных протоколов: Интеграционные возможности MasterSCADA

  • Промышленные протоколы: OPC UA/DA/HDA, Modbus RTU/TCP, BACNet, Profinet, Omron FINS, Mitsubishi SLMP, IEC 61850, IEC 60870-5-104
  • Сетевые протоколы: SNMP, MQTT, HTTP, JSON, Syslog
  • Счетчики энергоресурсов: Меркурий, Теплоком, НЗИФ, Энергомера
  • Базы данных: ODBC, MS SQL, PostgreSQL, MySQL
  • Инструментарий для написания драйверов по описанию.
Примечание: в состав лицензии MasterSCADA 4D включен только Modbus - остальные драйверы и OPC-серверы нужно заказывать дополнительно.
Для хранения исторических данных в MasterSCADA 4D используется СУБД SQLite. Для масштабных проектов предусмотрена возможность интеграции с СУБД MS SQL, Oracle, Firebird, PostreSQL, MySQL. Для работы со сторонними СУБД предусмотрено три режима - архив, экспорт, хранимые процедуры, это позволяет максимально бесшовно реализовать хранилища данных на современных СУБД.

Объектный подход.   При разработке проекта автоматизации немаловажным фактором является возможность тиражировать наработанные решения, что позволяет многократно сократить трудозатраты на создание и отладку проекта, а также ввести стандарты разработки. Этого можно достичь с помощью объектно-ориентированного подхода к разработке. Под объектом в MasterSCADA 4D понимается совокупность графического представления технологического объекта, его параметров, алгоритмов контроля и управления, входных и выходных сигналов, окно управления и других доступных элементов (в том числе других объектов). Типизация (метод шаблонов) обеспечивает многократное использование одного и того же объекта как шаблона в рамках одного проекта, так и при разработке других систем, это позволяет значительно сократить время разработки. Также, на базе шаблонов могут быть созданы другие шаблоны, что позволяет автоматизировать описание однотипных объектов. Механизм наследования позволяет при изменении шаблона обеспечить изменение всех его экземпляров в проекте, это позволяет сократить время на внесение изменений. Для описания и реализации алгоритмов управления разработчику доступны языки стандарта МЭК 61131-3 (FBD, ST, SFC, LD) и C#, что позволяет гибко подходить к реализации алгоритмов. Дополнительно, есть возможность использования API с доступом к объектной модели для интеграции со сторонними модулями и системами, автоматизации разработки, использования математических моделей для управления процессами и многое другое.

Наглядная аналитика.  Для эффективного управления процессами операторы должны иметь доступ к агрегированным технологическим и производственным данным в виде трендов, таблиц и визуальных отчетов. Тренды – это графики изменений технологических данных (температура, давление, уровень, объем выпуска продукции и др.), параметров и режимов работы технологического оборудования или производственных показателей с течением времени в режиме реального времени или на основе исторических данных. На основе трендов оператор может со 100% достоверностью анализировать динамику контролируемого процесса и выявлять причины отклонений. Каждый тренд имеет подробные свойства: цвет, теги, текущее и предельное значение, дату и время, а также качество поступающих данных. Данные трендов хранятся в специализированных слоях БД (минутный, часовой, суточный и т.д.), что сокращает время обработки операций и позволяет хранить агрегированные данные для сокращения их объёма.

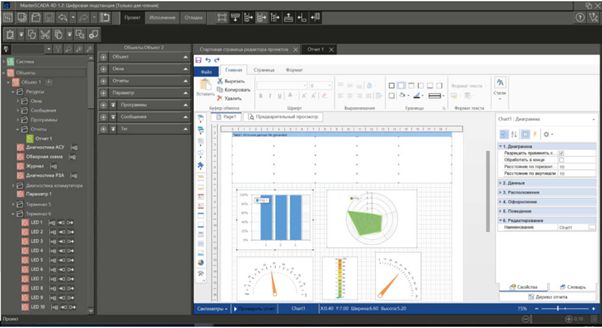

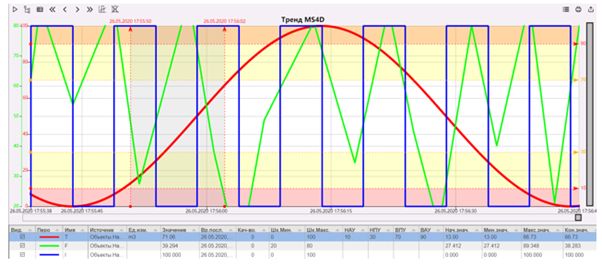

Тренд 4DОтчеты 4D
В MasterSCADA 4D встроен многофункциональный редактор отчетов реализующий функционал автоматизации производственной отчетности как по контролируемым процессам, так и по всему предприятию в целом. При помощи отчетов аналитика эффективности технологических и бизнес процессов становится проще и нагляднее и дает полную картину состояния производства, простоев технологического оборудования, потреблении и энергоресурсов и т.д. Источником данных для отчетов могу выступать текущие и архивные технологические данные, сообщения об авариях и событиях, сторонние базы данных и бизнес-приложения. Мощные визуальные средства и богатая библиотека математической и логической обработки данных позволяют создать самой различной сложности: простые табличные отчеты, отчеты с инфографикой, сводные отчеты, отчеты с динамическим обновлением показателей и многое другое. Отчеты можно сохранять в различные форматы: pdf, xls, xlsx, doc, HTML, HTML5 как в ручном режиме, так и автоматически по расписанию.

Своевременное оповещение. Современные производства требуют мгновенного реагирования на возникновение внештатных ситуаций и аварий – для быстрой идентификации причин отказа оборудования и сокращения простоев. MasterSCADA 4D имеет развитую систему оповещения, обеспечивая оператора подробной информацией о событии в ясном и подробном формате. Оповещения о событиях могут быть выделены цветом, шрифтом, звуковым сигналом, отсортированы по приоритету, категории или времени возникновения и сохранены в журнале сообщений.

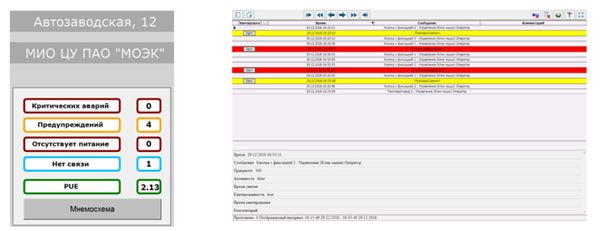

Оповещение

Информационная безопасность. Все технологические процессы на производстве должны иметь высокий уровень защиты от несанкционированного доступа и внесения изменений. В MasterSCADA 4D реализована ролевая модель разграничения доступа к системе автоматизации, при которой для каждой роли в системе реализуются правила разграничения доступа с учетом особенностей автоматизируемого процесса. Это позволяет максимально гибко и эффективно настроить политику информационной безопасности на предприятии. Для многоуровневой архитектуры системы автоматизации в MasterSCADA 4D используются защищенные протоколы взаимодействия между узлами системы, препятствующие несанкционированному доступу к компонентам системы, а также ознакомлению, подмене и модификации передаваемых данных. Для отслеживания изменений проекта в MasterSCADA 4D реализован механизм контроля целостности файлов, библиотек, скриптов и прочих используемых объектов с использованием контрольного суммирования и сравнения с эталонными контрольными суммами. Администраторам информационной безопасности MasterSCADA 4D предоставляет удобный и интуитивно понятный интерфейс для управления учетными записями пользователей, позволяющий реализовать политику безопасности, принятую на предприятии. Журнал информационной безопасности позволяет логировать действия пользователей и регистрировать события информационной безопасности, таких как: успешных и неуспешных попыток аутентификации, просмотр и изменение параметров технологических объектов, формирование и выдаче на печать документов и многое другое.

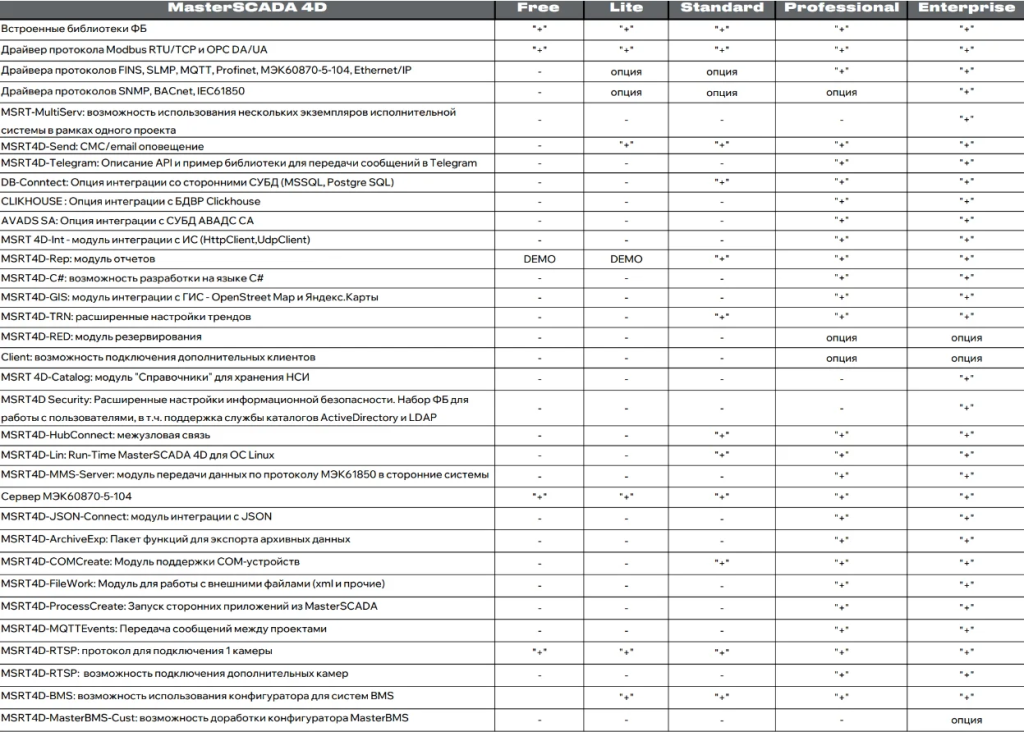

Для выбора подходящего для проекта типа лицензии просьба заполнить опросник и проверить необходимый функционал системы по таблице:

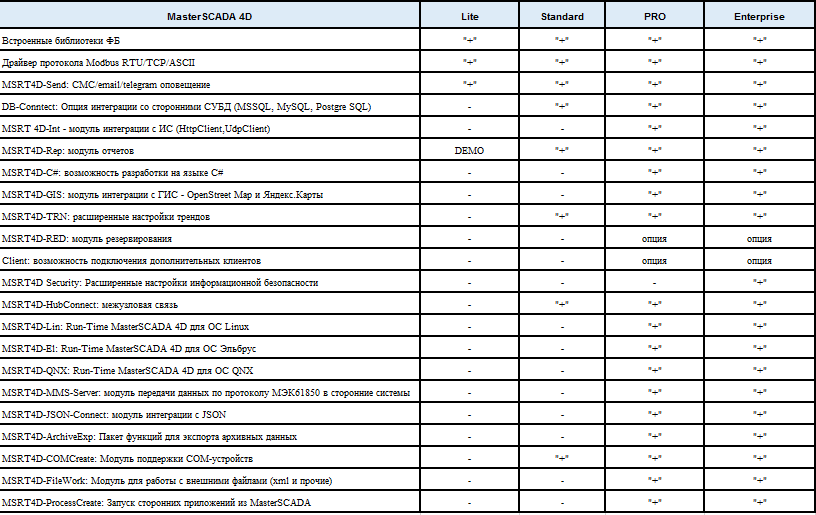

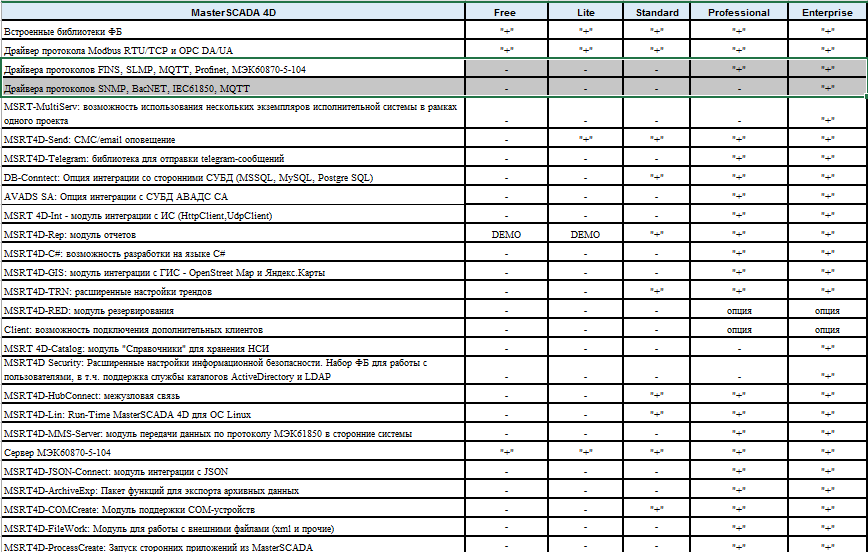

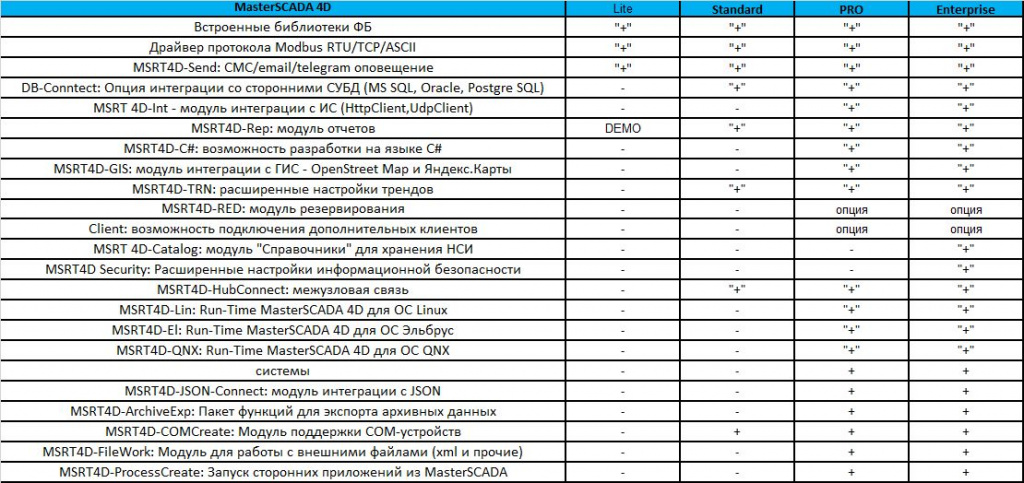

Рис 7 - Таблица выбора лицензии MasterSCADA 4D.jpg
Для ОС Линукс свыше 2500точек нужно выбирать вариант Enterprise.
В дополнение к лицензии нужно выбрать аппаратный ключ защиты (MPS-Localkey) , программный (MPS-Softkey ) или сетевой (MPS-Netkey).
