Серия LCE80

Серия LCE80

Распечатать
Характеристики Выходная мощность 80 Вт при конвекционном охлаждении
Площадь основания корпуса 4” x 2”
Работа в режиме генератора напряжения и тока
Применение в осветительном оборудовании и дисплейных системах
Сертификация по безопасности для IT-оборудования и осветительного оборудования
Диапазон входного напряжения от 90 до 305VAC
Защита от поражения электрическим током по класс I и класс II
Гармонические составляющие тока по Class C
Входная мощность менее чем 0.5 Вт в режиме холостого хода
Диапазон рабочей температуры от -40˚C до +70˚C
Гарантия 3 года
Модели
Снято с производства
LCE80PS12 Источник питания AC/DC, диапазон входного напряжения 90 - 305В (частота сети 47-63 Гц) , выходное напряжение 12В/выходной ток 6,67 A, КПД 88,8%, диапазон рабочей температуры от -40°C до +70°C
Под заказ
В корзину
LCE80PS05 Источник питания AC/DC, диапазон входного напряжения 90 - 305В (частота сети 47-63 Гц) , выходное напряжение 5В/выходной ток 12 A, КПД 85,5%, диапазон рабочей температуры от -40°C до +70°C
Под заказ
В корзину
LCE80PS54 Источник питания AC/DC, диапазон входного напряжения 90 - 305В (частота сети 47-63 Гц) , выходное напряжение 54 В/выходной ток 1,48 A, КПД 89,9%, диапазон рабочей температуры от -40°C до +70°C
Под заказ
В корзину
LCE80PS48 Источник питания AC/DC, диапазон входного напряжения 90 - 305В (частота сети 47-63 Гц) , выходное напряжение 48В/выходной ток 1,67 A, КПД 88,2%, диапазон рабочей температуры от -40°C до +70°C
Под заказ
В корзину
LCE80PS42 Источник питания AC/DC, диапазон входного напряжения 90 - 305В (частота сети 47-63 Гц) , выходное напряжение 42В/выходной ток 1,9 A, КПД 89,4%, диапазон рабочей температуры от -40°C до +70°C
Под заказ
В корзину
LCE80PS36 Источник питания AC/DC, диапазон входного напряжения 90 - 305В (частота сети 47-63 Гц) , выходное напряжение 36В/выходной ток 2,22 A, КПД 88,8%, диапазон рабочей температуры от -40°C до +70°C
Под заказ
В корзину
LCE80PS30 Источник питания AC/DC, диапазон входного напряжения 90 - 305В (частота сети 47-63 Гц) , выходное напряжение 30В/выходной ток 2,67 A, КПД 88,3%, диапазон рабочей температуры от -40°C до +70°C
Под заказ
В корзину
LCE80PS24 Источник питания AC/DC, диапазон входного напряжения 90 - 305В (частота сети 47-63 Гц) , выходное напряжение 24В/выходной ток 3,33 A, КПД 88,1%, диапазон рабочей температуры от -40°C до +70°C
Под заказ
В корзину
LCE80PS20 Источник питания AC/DC, диапазон входного напряжения 90 - 305В (частота сети 47-63 Гц) , выходное напряжение 20В/выходной ток 4 A, КПД 88,3%, диапазон рабочей температуры от -40°C до +70°C
Под заказ
В корзину
LCE80PS15 Источник питания AC/DC, диапазон входного напряжения 90 - 305В (частота сети 47-63 Гц) , выходное напряжение 15В/выходной ток 5,33 A, КПД 87,1%, диапазон рабочей температуры от -40°C до +70°C
Под заказ
В корзину

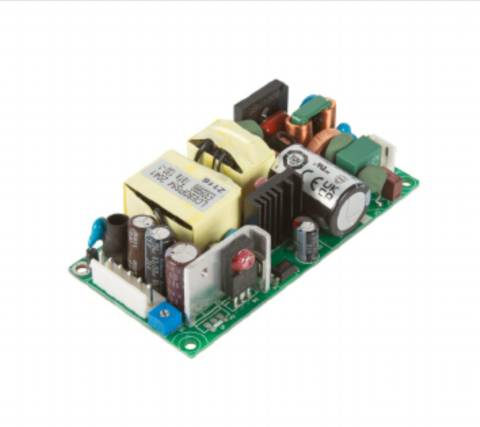

80-ваттные источники питания AC/DC серии LCE80  с конвекционным охлаждением, выполнены в открытом каркасе с площадью основания  4" × 2", которые характеризуются высоким значением удельной мощности, работой в режиме стабилизации напряжения и тока, содержанием гармонических составляющих тока по Class C для нагрузок 50 Вт и выше, защитой от поражения электрическим током по классу I и II и широким диапазонном входного напряжения от 90 до 305 В.

Серия LCE80 содержит 10 моделей с выходными напряжениями 5, 12, 15, 20, 24, 30, 36, 42, 48 и 54 В. Регулировочный потенциометр, установленный на плате, обеспечивает подстройку выходного напряжения в диапазоне ±10% относительно номинального значения. Полная мощность на выходе обеспечивается при минимальном значении входного напряжения 90 В. Электрическая прочность изоляции между выходными и выходными цепями 3 кВ (переменное напряжение), между входными цепями и корпусом 1,5 кВ (переменное напряжение), между выходными цепями и корпусом 1,5 кВ (переменное напряжение). Преобразование напряжения осуществляется с КПД 89,6%, а при работе в режиме холостого хода входная мощность менее 0,5 Вт. Типичное значение тока утечки на землю при входном напряжении 230 В 280 мкА.

Источники питания оснащены защитой от короткого замыкания, перенапряжения и перегрузки по току.

 Помехоэмиссия и кондуктивные помехи  соответствуют уровню Class B по стандарту EN55032, устойчивость к воздействию помех соответствует требованиям стандартов EN55035, EN61547 и EN61000-4-2/3/4/5/6/8/11, гармонические составляющие тока соответствуют Class C для нагрузки 50 Вт и более. Источники питания обеспечивают безопасность согласно требованиям стандартов CB IEC62368-1, IEC60950-1 (ITE); TUV EN62368-1 (ITE), EN61347 (для осветительного оборудования) и UL8750 (для осветительного оборудования).

Габаритные размеры корпуса 101,6×50,8×27,9 мм.  Гарантируются технические параметры при воздействии температур от – 40 до +70˚C, полная мощность обеспечивается в диапазоне температур от –30˚C до +50˚C. Среднее время наработки до отказа (MTBF), рассчитанное согласно MIL-HDBK-217F, Notice 2  для применения в стационарном наземном оборудовании при температуре +25˚C,  составляет 300 000 часов, а максимальная высота на которой гарантируется сохранение работоспособности составляет 5000 метров.
