Отечественная система мониторинга энерго-климатических параметров ЦОД на базе ПО MasterSCADA 4D

Киселёва Ольга, Бусаров Андрей «СТА», №4 / 2025 / Октябрь 2025

Отечественная система мониторинга энерго-климатических параметров ЦОД на базе ПО MasterSCADA 4D

Согласно международной статистике, около 46% эксплуатационных затрат центров обработки данных (ЦОД) идёт на оплату электроэнергии [1]. Вопрос предоставления льготных тарифов на электроэнергию для ЦОД в РФ обсуждается с конца 2023 года [2], но по состоянию на сентябрь 2025 года ещё не решён. Производители дата-центров решают задачу оптимизации энергозатрат разными способами. Один из них описан в этой статье – программное решение мониторинга и контроля энергоучёта.

Постановка задачи – импортозамещение

Одной из крупнейших российских промышленных компаний для своего нового ЦОД, расположенного в Москве, потребовалось российское решение автоматизированной системы диспетчеризации и управления для мониторинга энерго-климатических параметров объекта. Основные задачи системы – контроль технологических параметров климата и электропитания в серверном помещении с ИТ-оборудованием. А также контроль качества получаемой электроэнергии на соответствие ГОСТ 32144–2013 «Электрическая энергия. Совместимость технических средств электромагнитная. Нормы качества электрической энергии в системах электроснабжения общего назначения» [3]. К системе предъявлялись технические требования, направленные на обеспечение отказоустойчивости в рамках импортозамещения. В частности, система должна быть российского производства с сертификатами соответствия требованиям по обеспечению безопасности значимых объектов критической информационной инфраструктуры РФ, утверждённым приказом ФСТЭК России от 25.12.2017 № 239. Исполнительная среда системы должна работать под управлением ОС Astra Linux. Доступ к системе должен осуществляться посредством веб-интерфейса (HTML5) с использованием протокола HTTPS. Система должна функционировать в режиме горячего резервирования, а для обеспечения отказоустойчивости следует применить кольцевую топологию сети передачи данных. Для обеспечения безопасности передачи данных необходимо использование защищённых протоколов (в частности, SNMP v3). Доступ к системе и её функционирование в информационной среде компании должны полностью соответствовать внутренним корпоративным регламентам заказчика в части информационной безопасности.

Также, помимо стандартных требований к функциональности системы диспетчеризации ЦОД, заказчик предъявил набор дополнительных требований к SCADA, основываясь на имеющемся опыте эксплуатации ранее введённых в работу дата-центров. Данные требования касаются как визуальной части многофункционального пользовательского интерфейса, так и его функциональной части.

Выбранная программная платформа – MasterSCADA 4D

В результате анализа технических требований (указанных в предыдущем разделе) в качестве программной платформы была выбрана MasterSCADA 4D производства IEK Digital. Помимо подходящего функционала и сертификации, это ПО показало себя как оптимальное решение, сочетающее большое количество внедрений в этой области, приемлемую стоимость, поддержку необходимых протоколов и возможность развёртывания на виртуальных серверах.

Дополнительным плюсом при выборе платформы была экспертиза сертифицированного интегратора [4] и наличие обучающих курсов [5].

Это решение позволило не только удовлетворить техническим требованиям заказчика, но и обеспечить высокую производительность и надёжность системы при круглосуточном режиме работы.

Описание функционала

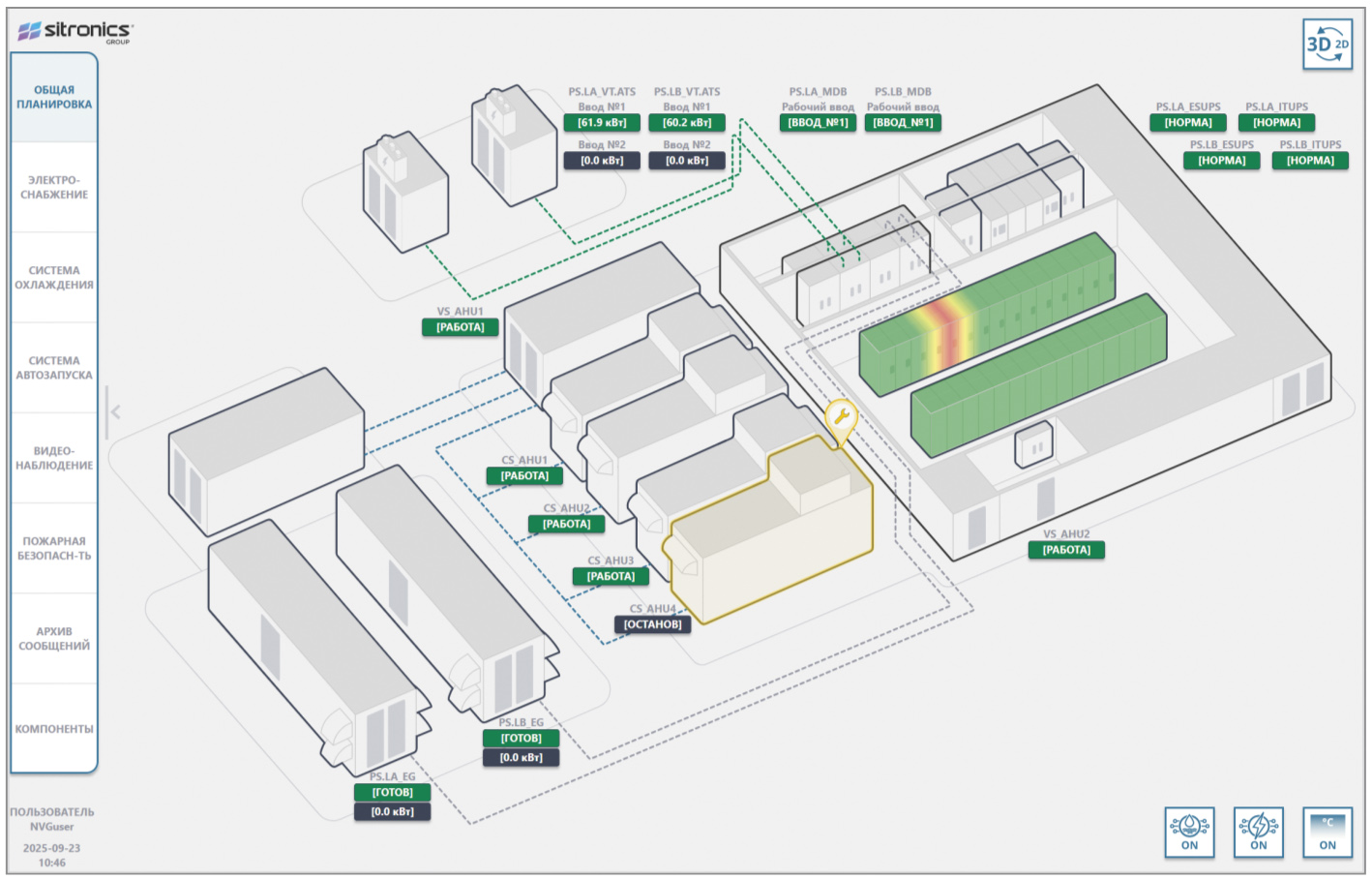

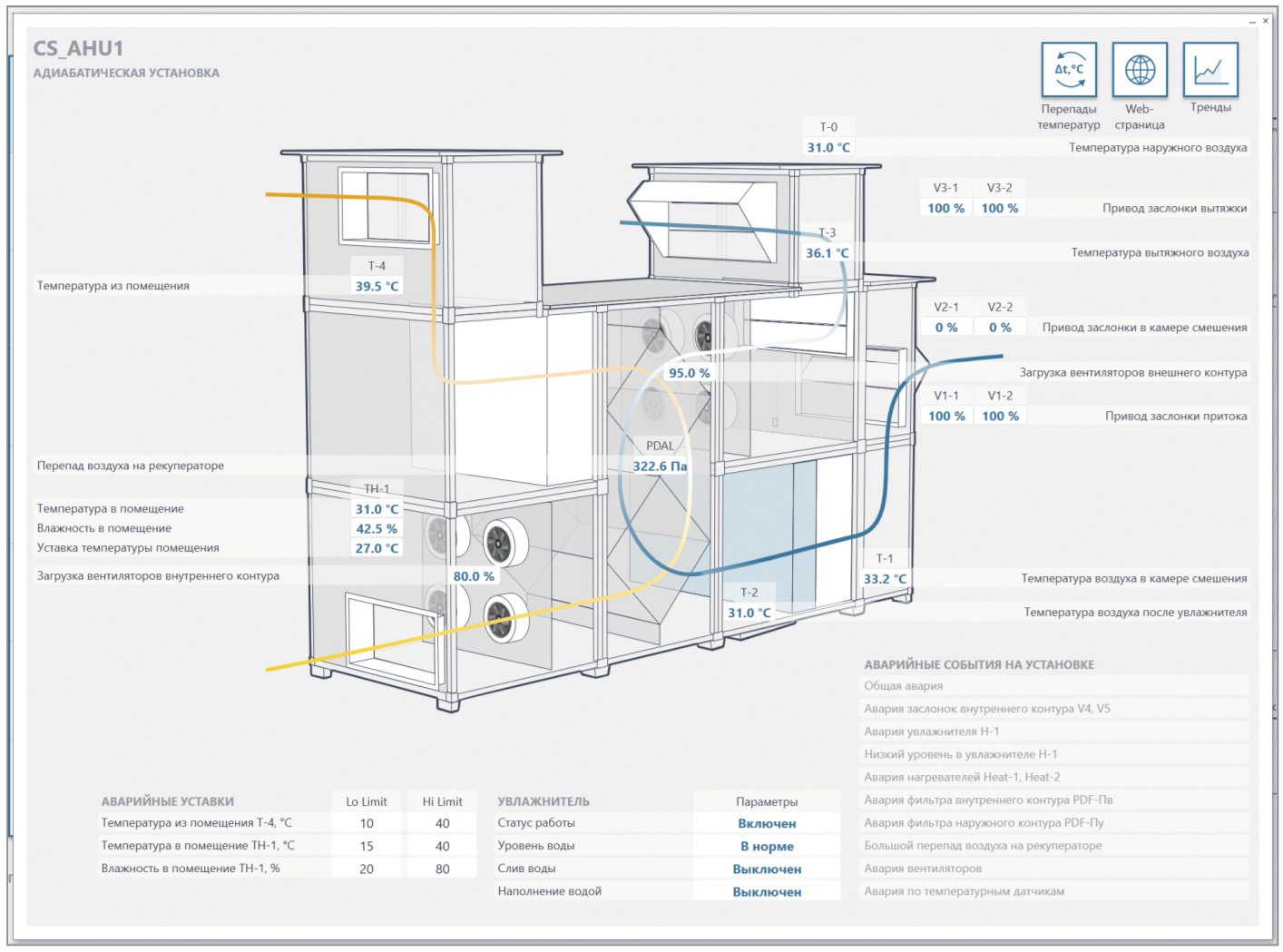

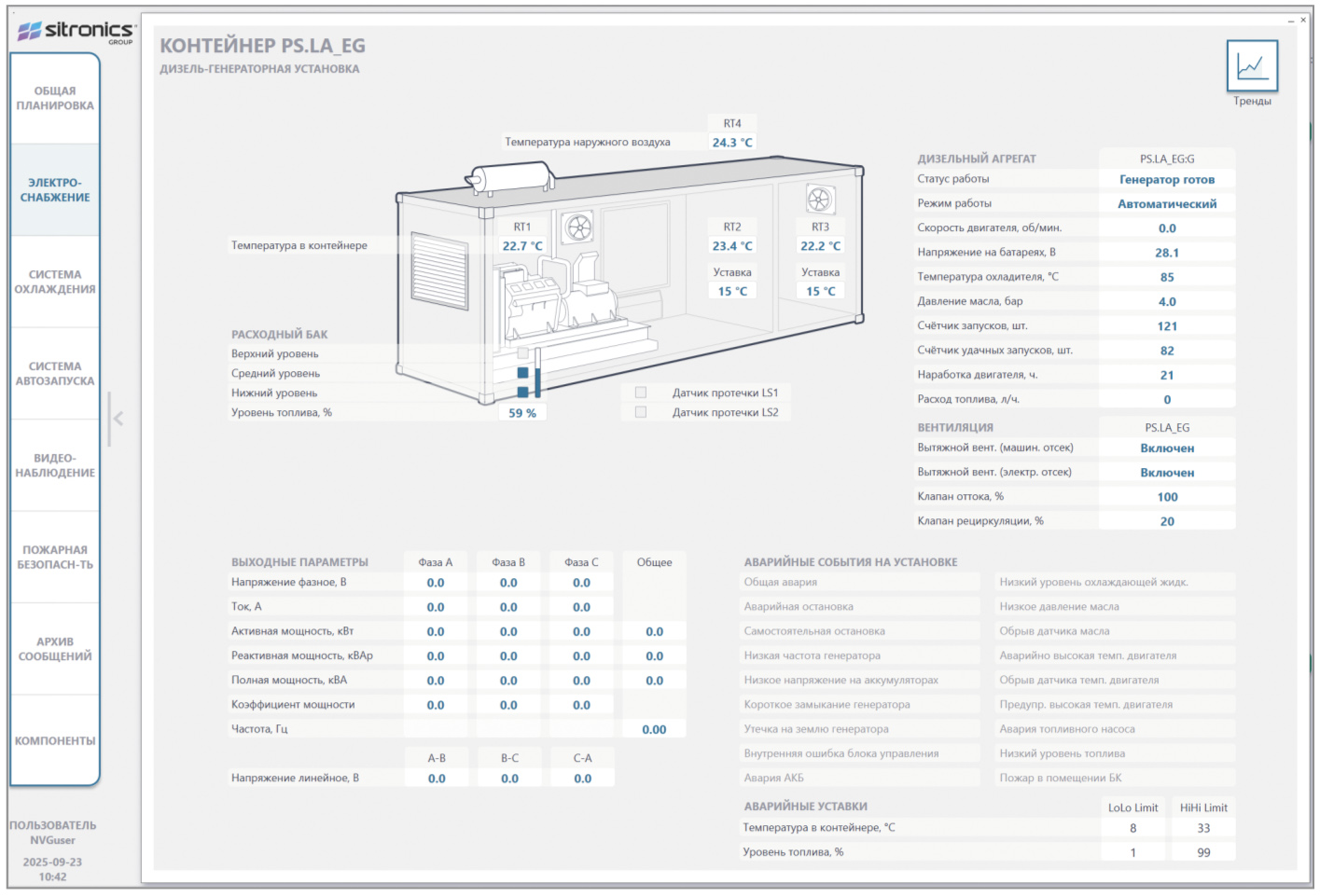

Система обеспечивает отображение технологических параметров по принципу «от общего к частному». На центральной мнемосхеме отображается работа всего ЦОД. Оператор может перейти на следующие подсистемы: «Общая планировка», «Электроснабжение», «Охлаждение серверных помещений и кондиционирование», «Система автозапуска», «Видеонаблюдение», «Пожарная безопасность», «Архив сообщений» и «Управление доступом» (рис. 1, 2, 3).



Каждая из этих подсистем представлена отдельной мнемосхемой. На главной, «общей» мнемосхеме имеются кнопки навигации, а также представлены показатели KPI ЦОД, позволяющие оператору получать своевременную информацию о работоспособности подсистем, об отсутствии активных и аварийных событий.

Шаблон общего экрана можно изменять в зависимости от развития объекта и задач оптимизации его работы. В общем случае на него выводятся: энергоэффективность (PUE), статусы работоспособности оборудования, систем распределения электропитания, бесперебойного питания, состояние температуры в центре обработки данных, параметры адиабатического охлаждения, загрузка.

Система мониторинга обеспечивает самодиагностику, включая контроль питания оборудования диспетчеризации, внутренних связей, связи с контролируемым оборудованием, а также диагностику серверного оборудования и программного обеспечения.

Также обеспечивается возможность пользовательской настройки предупредительных и аварийных уставок и рассылки оповещений по индивидуальной подписке на события по выбранным группам контролируемого оборудования, используя различные каналы связи (SMS, E-mail), в том числе с использованием сетевой инфраструктуры заказчика.

Помимо онлайн-мониторинга, доступ­на система отчётности и возможность выгрузки подготовленных отчётов в соответствии с ГОСТ 32144–2013 по качеству электропитания. Также присутствует функция генерации отчётов по основным контролируемым параметрам, событиям и пользовательским действиям.

Система, разработанная интегратором для заказчика, обеспечивает ведение архива 10 000 тегов данных и событий в БД PostgreSQL с резервированием, предоставляя возможность удобной фильтрации при просмотре архивов.

Администратору системы предоставляются широкие возможности управления пользователями, а также ведётся логирование их действий непосредственно в исполнительной среде.

Разработчики пакета программ MasterSCADA 4D встроили в программное обеспечение набор инструментов, позволяющих реализовать средствами пакета некоторые меры защиты, определённые приказами ФСТЭК/
№ 31 и № 239. В частности, хорошо представлен инструментарий для групп: «Идентификация и аутентификация», «Управление доступом», «Аудит безопасности», «Обеспечение целостности», «Защита информационной (автоматизированной) системы и её компонентов» [6].

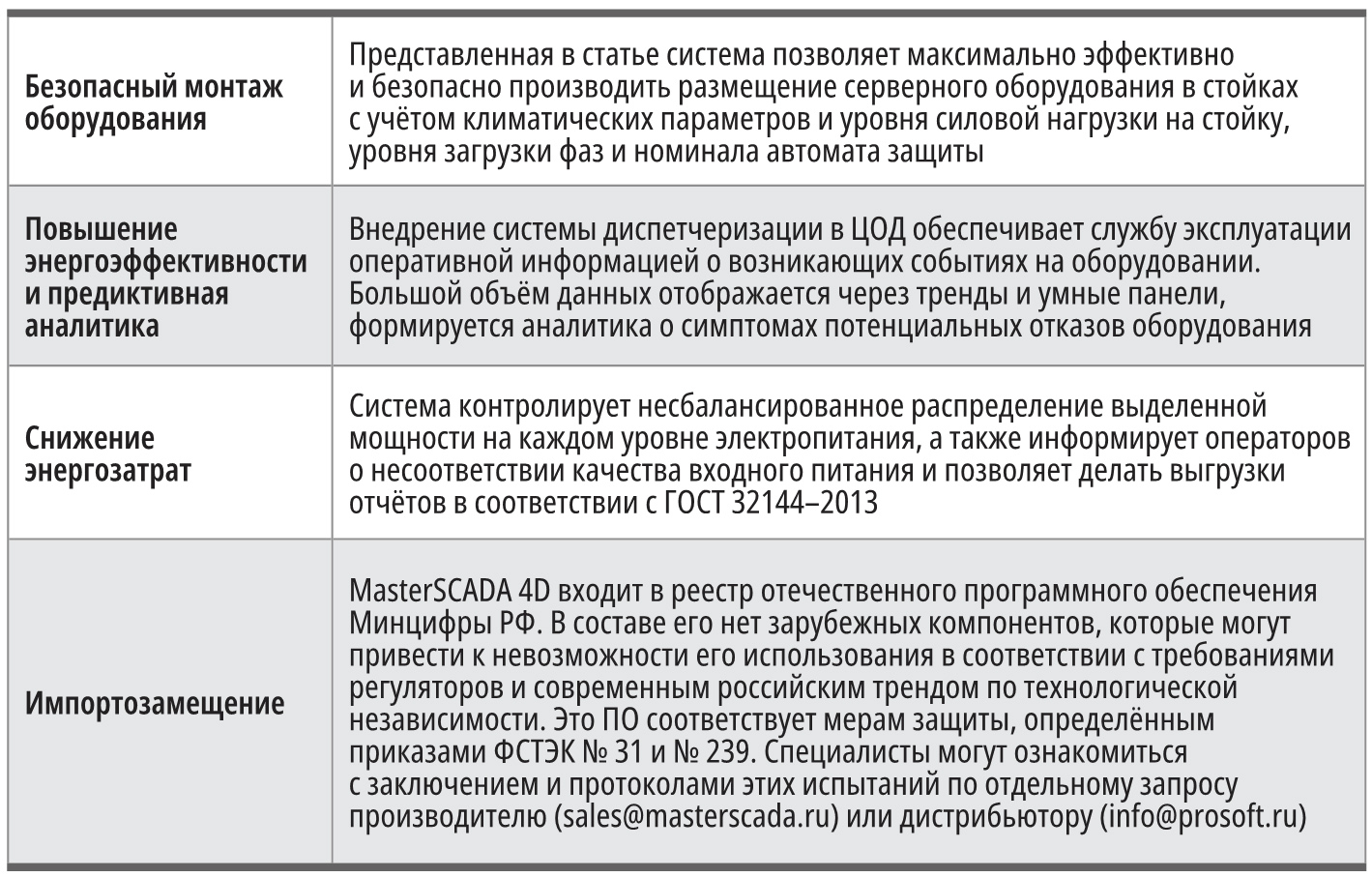

Результаты внедрения системы све­дены в таблицу.

Литература

1. Дискуссия экспертов. Особенности выбора технических решений для ЦОД в новых реалиях, июнь 2025 г. URL: https://www.groteck.ru/.
2. URL: https://tass.ru/ekonomika/19348405.
3. URL: https://protect.gost.ru/.
4. Видеоролик «Sitronics Group создаёт современные модульные центры обработки данных на базе MasterSCADA 4D». URL: https://rutube.ru/video/233247b5e1745e1daba89fdf8c2ba9b8/.
5. URL: https://www.prosoft.ru/support/uchebnyy-tsentr/.
6. URL: https://www.cta.ru/articles/cta/po/modelirovanie/181123/ – учебно-лабораторный стенд на базе отечественного ПО MasterSCADA 4D. Функции информационной безопасности в версии Enterprise.
