CPC506 — Процессорная плата CompactPCI 3U (PICMG2.30) на базе процессоров семейства Intel Core2Duo до 2.2 ГГц, 2хGigabit Ethernet и Serial ATA
Модели
Снято с производства
CPC506-04-C2D1.6-RAM4096-R2-I
Модуль процессора в формате CompactPCI CPU card 3U/12HP.PICMG2.30,Intel Core2Duo1.6GHz. 4GB DDR2 SDRAM.2xGigabit Ethernet.x4 PCI-E, 2xDVI,VGA.3xSerialATA,2xUSB2.0. -40..+85'C
Под заказ
CPC506-03-C2D2.2-RAM4096-R2-C
Модуль процессора в формате CompactPCI CPU 3U/12HP.PICMG2.30 Intel Core2Duo2.2GHz.4GB DDR2SDRAM.2xGigabitEthernet.x4PCI-E,2xDVI,VGA.3xSerialATA.4GB Flash,2xUSB2.0. 0..+70'C
Под заказ
CPC506-02-CS1.0-RAM2048-R1-C
Модуль процессора в формате CompactPCI CPU card 3U/4HP.PICMG2.0, 2.30 Intel CoreSolo1.0GHz.2GB DDR2 SDRAM.2xGigabit Ethernet.x4 PCI-E,VGA.3xSerialATA,2xUSB2.0. 0..+70'
Под заказ
CPC506-02-C2D1.6-RAM2048-R2-I
Модуль процессора в формате CompactPCI CPU card 3U/8HP.PICMG2.0,2.30Intel Core2Duo1.6 GHz.2048MB DDR2 SDRAM. 2xGigabit Ethernet.x4 PCI-E, QXGA.3xSerialATA.2xUSB2.0. -40..+85'C
Под заказ
CPC506-01-C2D1.6-RAM4096-R1-C
Модуль процессора в формате CompactPCI CPU card 3U/4HP.PICMG2.0, 2.30 Intel Core2Duo1.6GHz.4GB DDR2 SDRAM.2xGigabit Ethernet.x4 PCI-E,VGA.3xSerialATA.4GB Flash,2xUSB2.0. 0..+70'C
Под заказ

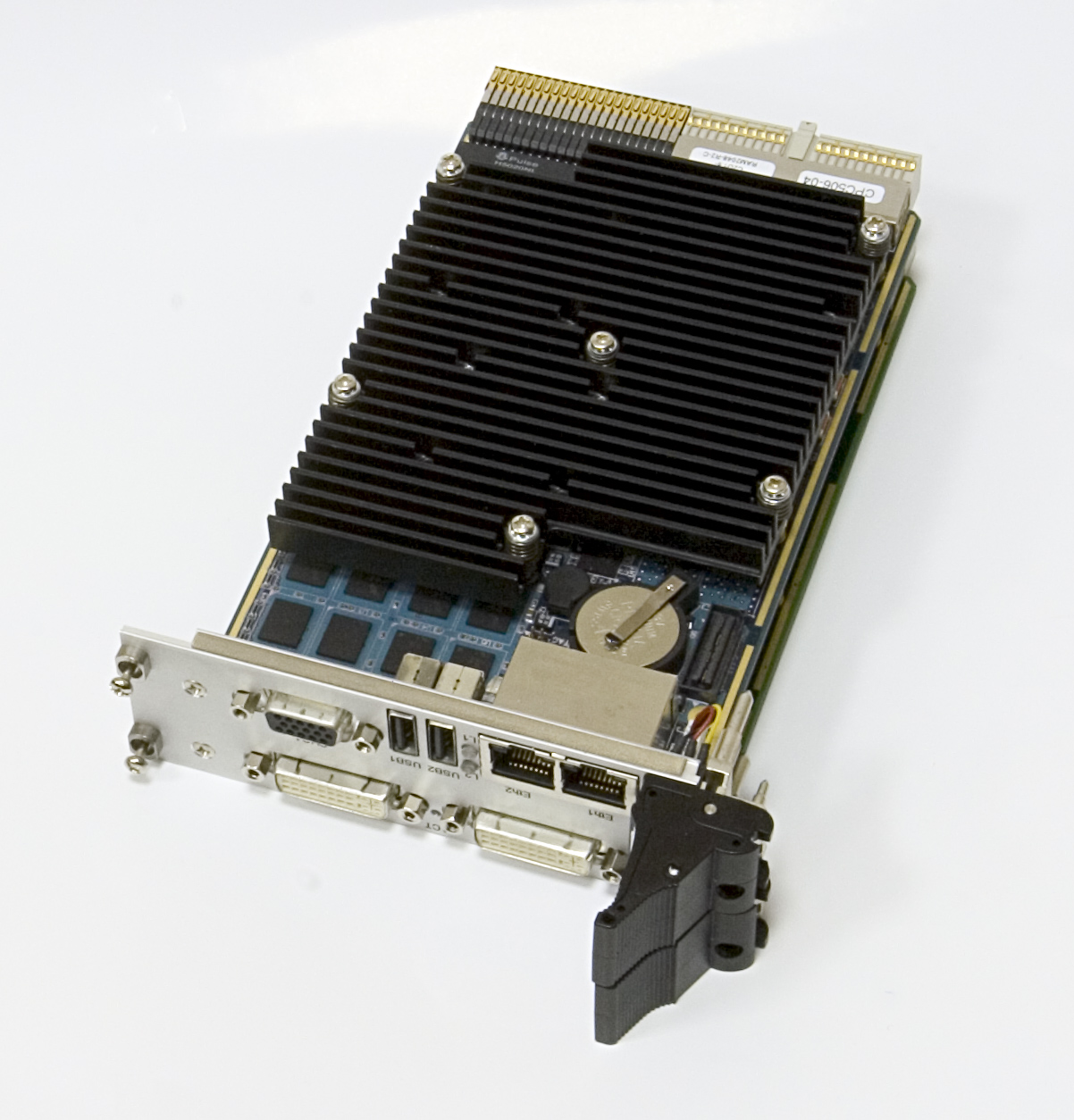

Процессорный модуль СРС506 разработан на базе процессоров семейства Intel Сore2Duo с частотами 1.0, 1.6 и 2.2 ГГц (долгосрочная производственная программа), системной шиной 800 МГц и набора логики 965GME/ICH8M в соответствии с стандартом консорциума PICMG 2.30 "CompactPCI Plus". Вычислительные возможности процессора, позволяет производить до 8 операций с плавающей запятой за такт, использовать 4 МБ кэш памяти второго уровня и адресоваться к 4 ГБайт запаянной на плате оперативной памяти DDR2 в 64-битном режиме.
СPC506 соответствует стандарту PICMG 2.30 и позволяет использовать наряду с 32 разрядной шиной PCI последовательные интерконнекты разведенные по кросс-плате для обмена данными между модулями системы: 2 Gigabit Ethernet, 4 канала х1 PCI Express, 2 канала SATA и 4 канала USB2.0. Встроенный графический сопроцессор поддерживает вывод двух независимых видеопотоков на 2 интерфейса DVI-D (модели 8 HP и 12 HP ) либо стандартный интерфейс VGA.
Модуль СРС506 поддерживает загрузку по сети, с SD карт, с запаянной Flash памяти объемом 4 ГБайта либо с носителей "Compact PCI Plus" поддерживающих интерфейсы SATA, либо с мезонина MIC584-02.
Мезонинная плата MIC584-02 позволяет использовать с передней панели интерфейсы 2хUSB, Audio и PC/2, а через разъемы для кабельного монтажа на плате - 6 COM портов.
CPC506 поддерживает Windows XP/XP Embedded, Linux, QNX.
Изделие снято с производства. В качестве замены рекомендуются процессорные платы СРС508, СРС510 или СРС512
