Оборудование Hirschmann для уличного монтажа
Обратная связь
Промышленные точки доступа в защищенном от влаги и пыли исполнении.
Основные характеристики моделей:
- До 8ми идентификаторов SSID для 1го интерфейса WLAN
- Скорости передачи до 450 Мбит/с для IEEE 802.11n
- Поддержка частотных диапазонов 2,4 ГГц и 5 ГГц
- Поддержка «бесшовного» роуминга между разными точками доступа по протоколу IAPP
- Развитые функции удалённого мониторинга, управления, безопасности
Дополнительно понадобятся: внешняя антенна, соединительный кабель, защита от перенапряжения (если необходима). Данные аксессуары и схема соединения находятся в категории "Антенны, соединители, кабели".

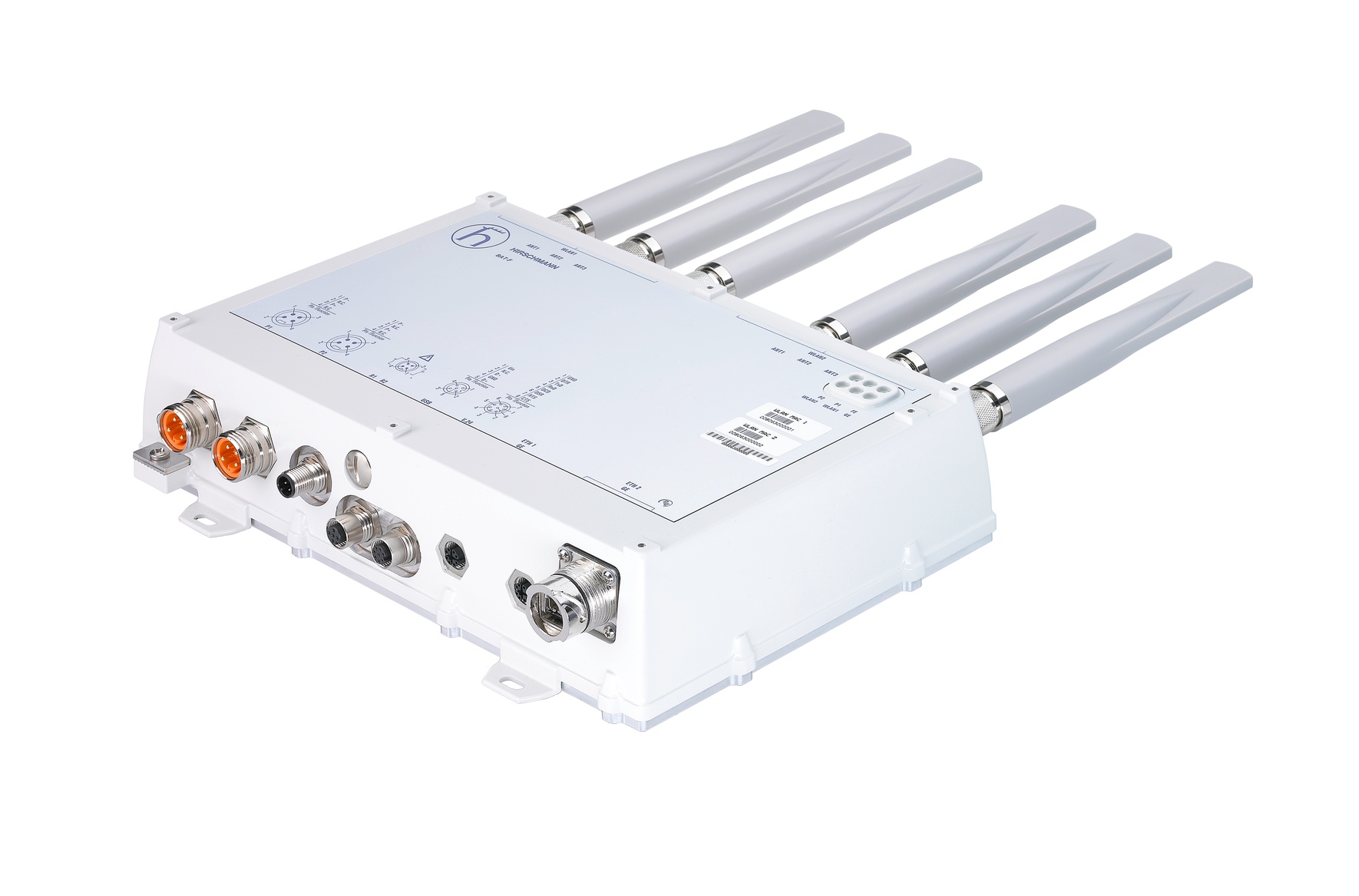

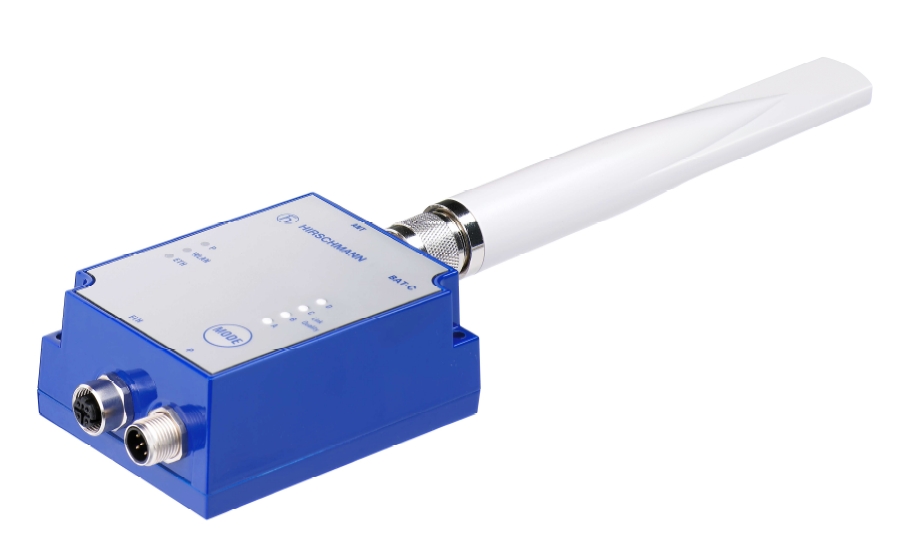

| Продукт | OpenBAT-F | BAT-C | |
| Описание | Двухдиапазонная защищенная промышленная высокоскоростная точка доступа | Двухдиапазонный защищенный клиент с одним радиомодулем | |
| Режимы работы | Точка доступа, мост, шлюз, точка-точка, клиент, клиент-шлюз, ячеистая топология | Клиент, мульти-клиент, Ethernet-мост | |
| Стандарты IEEE | 802.11a/b/g/h/n | ||
| Количество радиомодулей | 2 | 1 | |
| Частотный диапазон | 2,4 ГГц, 5 ГГц | 2,4 ГГц, 5 ГГц | |
| Коннекторы антенн | 3 x N jack на каждый модуль | 1 x N-type jack | |
| LAN-интерфейс | 2 x M12 | 1 x M12 | |
| Монтаж | Стена, столб | Стена, столб | |
| Рабочая температура | -40 ...+70°С | ||
| Класс защиты | IP65/67 | IP67 | |
| Питание | 2 x (24..48В / 60..250В / ~110..230В), 2 х РоЕ | 1 x 12..24 В | |
| Комплект поставки | Комплектация Z:
| устройство, CD-диск, руководство, кабель терминальный M12-DB9, V1 заглушка на оптический интерфейс, вилка питания под кабель 6-8мм, 2 x заглушка (пластик) на разъем питания, 1x/2x M12 вилки, 4x/5x заглушки на разъемы M12, 1xWLAN-модуль заглушка на N-разъем, 2xWLAN-модуль 50-Ом терминатор, 3xWLAN-модуль 3dBi антенны. | устройство, CD-диск, 3dBi антенна, 2 разъема М12 (питание, Ethernet) |
| Комплектация 9: | устройство, CD-диск, руководство, вилка питания под кабель 6-8мм, заглушка (пластик) на разъем питания, V1 заглушка на оптический интерфейс, заглушка металл.на БП, 3xWLAN-модуль заглушки на N-разъем, 4x/5x заглушки на разъемы M12 | ||
Подбор заказного номера для OpenBAT-F:
Для подбора требуемой конфигурации устройства и формирования заказного номера воспользуйтесь конфигуратором на сайте производителя или таблицей.
Пример номера: BAT-FEUW99AWW99BO5T6E9999H
| Позиция заказного номера (пример) | Параметр | Значение параметра | Описание |
|---|---|---|---|
| BAT-F | Изделие серии OpenBAT | BAT-F | Корпус в исполнении IP65/IP67 |
| EU | Соответствие национальным стандартам | AU | Австралия |
| EU | Европа (ЕС) | ||
| JP | Япония | ||
| SG | Сингапур | ||
| US | США/Канада (FCC/ICC) | ||
| W | Slot 1 | W | Модуль WLAN |
| 9 | Slot 2 | W | Модуль WLAN |
| 9 | Не установлен | ||
| 9 | Slot 3 | 9 | Не установлен |
| A | Точка доступа или клиент | A | Точка доступа |
| C | Клиент | ||
| W | Рабочее напряжение 1 | C | Подача питания только через разъем 7/8" |
| Питание постоянным напряжением 24...48В | |||
| K | Подача питания только через разъем 7/8" | ||
| Питание постоянным напряжением 60...250В | |||
| Питание переменным напряжением 110...230В, 50...60Гц | |||
| P | Питание только через PoE | ||
| W | Питание через разъем 7/8" или PoE | ||
| Питание постоянным напряжением 24В | |||
| W | Рабочее напряжение 2 | C | Подача питания только через разъем 7/8" |
| Питание постоянным напряжением 24...48В | |||
| K | Подача питания только через разъем 7/8" | ||
| Питание постоянным напряжением 60...250В | |||
| Питание переменным напряжением 110...230В, 50...60Гц | |||
| W | Питание через разъем 7/8" или PoE | ||
| Питание постоянным напряжением 24В | |||
| 9 | Отсутствует | ||
| 9 | Соответствие стандартам, сертификаты 1 | I | Для электроподстанций (EN61850) |
| K | Для ж/д транспорта (EN 50155) | ||
| M | Для механических транспортных средств (тип E, ECE No.10) | ||
| 9 | Без дополнительных одобрений | ||
| 9 | Соответствие стандартам, сертификаты 2 | H | Для антенн с большим коэффициентом усиления |
| M | Для механических транспортных средств (тип E, ECE No.10) | ||
| 9 | Без дополнительных одобрений | ||
| B | Монтаж | A | Операторская зона доступа в помещении a |
| B | Сервисная зона доступа в помещении b | ||
| O5 | Ethernet порт 1 | O5 | Комбинированный порт - вы можете использовать его для различных целей: √ Альтернативно, в зависимости от варианта устройства:
значением C и K: 8-пиновый, M12 розетка, 10/100/1000 Мбит/с, витая пара
значением P и W: 8-пиновый, M12 розетка, 10/100/1000 Мбит/с, PoE PD(power device) √ SFP-слот для 1000 Мбит/с оптического порта, IP67-V1 разъем в соответствии с IEC 61076-3-106, v.1 |
| T6 | Ethernet порт 2 | T6 | 8-пиновый, M12 вилка, 10/100/1000 Мбит/с, витая пара |
| 99 | Отсутствует | ||
| E | Диапазон рабочих температур | E | Расширенный, с конформным покрытием, −40...+70°C |
| S | Стандартный, 0...+60°C | ||
| T | Расширенный, −40...+70°C | ||
| 9 | Опция прошивки 1 | A | VPN-5 |
| B | VPN-50 | ||
| C | VPN-100 | ||
| 9 | Отсутствует | ||
| 9 | Опция прошивки 2 | 9 | Отсутствует |
| 9 | Опция прошивки 3 | D | Публичный доступ |
| 9 | Отсутствует | ||
| 9 | Комплектация | Z | Комплект оборудования |
| 9 | Hirschmann standard | ||
| H | Номер модели | H | Hirschmann standard |
Примечания:
a. Местоположение, для которого выполняется хотя бы одно из следующих условий:
- Доступ в зону осуществляется без применения каких-либо инструментов
- Ответственный за зону намеренно предоставил доступ в неё оператору
- Оператор знает о возможных способах доступа в зону, не важно нужен ли для этого инструмент или нет
b. Метоположение за пределами операторской зоны, к которой имеет доступ сервисный персонал даже в случае если устройство включено.
