Шлюзы Fieldbus - Realtime Ethernet

Серия шлюзов NetTAP 100 обеспечивает «бесшовное» соединения нижнего уровня АСУ ТП, где используются полевые шины (PROFIBUS, CANopen и пр.), и уровень ПЛК и рабочих станций, в которых осваиваются Ethernet-совместимые сети.

Устройство выполняет функцию Мастера для сетей PROFIBUS, CANopen и DeviceNet с одной стороны, и является ведомым устройством в сетях Real-Time Ethernet с протоколами Modbus TCP, PROFINET, Ethernet/IP, EtherCAT.

Диагностика и конфигурирование NetTAP 100 осуществляется по USB-интерфейсу с помощью специального ПО. Утилита SYCON.net поддерживает технологии FDT/DTM и позволяет конфигурировать netTAP 100 с помощью простого логического соединения функциональных блоков. Конфигурация сохраняется на SD/MMC карте памяти и может быть легко загружена на любой другой netTAP 100.

Корпус netTAP 100 крепится на DIN-рейку, что позволяет применять устройство в типовых системах АСУ ТП. На корпусе имеется разъем для подключения внешнего питания (18-30 В, пост. ток), USB, панель адреса, индикаторы, разъем D-Sub для Fieldbus и 2 коннектора RJ-45 для Ethernet соединения по линейной топологии.

Документация на серию доступна по ссылке

Основные свойства шлюзов

• Множество комбинаций протоколов и интерфейсов в произвольном сочитании
• Конвертация в режиме Master/ Slave - Master/Slave в одном устройстве. Режим Master активируется через лицензию
• Возможность программирования последовательного интерфейса (скрипты на языке Lua)
• Тип протокола Real-Time Ethernet определяется пользователем
• Конфигуратор SYCON.net для Windows 2000/XP/VISTA с возможностью «тонкой» настройки  в комплекте.

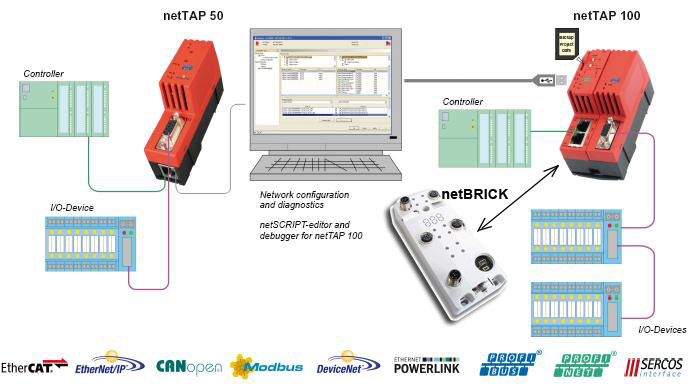

Шлюзы представлены тремя сериями NT100, NT50, NetBRICK, отличия между которыми представлены в таблице:

Серии шлюзов Hilscher

Заказные номера и варианты шин т протоколов для серии NetBRICK (NB 100x), NetTAP 100 (NT 100x)  и NetTAP 50 (NT 50x)
