System 200V представляет собой компактный модульный ПЛК, предназначенный для реализации централизованных и распределенных систем управления.

К процессорному модулю может быть подключено до 32 модулей расширения по внутренней шине и до 126 станций распределенного ввода-вывода при использовании промышленных сетей. При этом каждая станция может иметь в своем составе также 32 модуля. Благодаря компактной конструкции модулей для размещения оборудования требуется минимальное пространство. Сам же монтаж чрезвычайно прост: сначала на стандартную 35 мм DIN-рейку устанавливаются шинные соединители, обеспечивающие электрическую связь между модулями ПЛК, а затем поверх них на рейку устанавливаются и сами модули.

Фронтальные соединители и маркировочные этикетки уже входят в комплект поставки сигнальных и функциональных модулей, а вот шинные соединители нужно заказывать отдельно.

Область применения. System 200V компактный расширяемый контроллер для реализации централизованных и распределенных систем управления. Широкий набор модулей расширения позволяет решать практически любые задачи, требующие вычислительных ресурсов средней мощности.

Программирование. Программирование осуществляется с помощью WinPLC7 от VIPA или STEP®7 от Siemens на языках LAD, FBD и STL.

Память. Загрузочная и рабочая память в процессорных модулях является встроенной. В зависимости от модели модуля объем рабочей памяти составляет от 48 до 128 кбайт. Кроме того, для резервного хранения программ и данных могут быть использованы обычные карты памяти MMC.

Функциональные возможности. Для подключения датчиков и исполнительных устройств в составе System 200V имеются различные сигнальные модули. Задачи по позиционированию и управлению перемещением решаются с помощью модулей с интерфейсом SSI, а также модулей управления сервоприводом и шаговым двигателем. Счетные модули позволяют решать различные задачи комплексного управления и скоростного счета при работе с фотоэлектрическими датчиками и энкодерами.

Обмен данными. Для подключения периферийных устройств, а также для интеграции с другими системами в составе System 200V есть большой набор коммуникационных модулей. В частности, коммуникационные процессоры Ethernet позволяют интегрировать ПЛК серии 200V в различные сетевые структуры, обеспечивая тем самым доступность данных для MES- и ERP-систем.

Процессорные модули
Процессорные модули Предназначены для реализации систем автоматизации малого и среднего уровня сложности как с централизованной, так и распределенной архитектурой.
214-1BA03 Модуль CPU 214, рабочая память 96 кбайт, загрузочная память 144 кбайт, порт MP2I, гнездо MMC
Под заказ
В корзину
214-1BA06 Модуль CPU 214, рабочая память 96 кбайт, загрузочная память 144 кбайт, порт MP2I, гнездо MMC, совместимость с TIA Portal
Под заказ
В корзину
214-1BC03 Модуль CPU 214C, рабочая память 48 кбайт, загрузочная память 80 кбайт, порт MP2I, гнездо MMC
Под заказ
В корзину
214-1BC06 Модуль CPU 214C, рабочая память 48 кбайт, загрузочная память 80 кбайт, порт MP2I, гнездо MMC, совместимость с TIA Portal
Под заказ
В корзину
214-2BP03 Модуль CPU 214DP, рабочая память 96 кбайт, загрузочная память 144 кбайт, порт MP2I, гнездо MMC, порт PROFIBUS DP (ведомое устройство), 12 Мбит/с
Под заказ
В корзину
214-2BM06 Модуль CPU 214DPM, рабочая память 96 кбайт, загрузочная память 144 кбайт, порт MP2I, гнездо MMC, порт PROFIBUS DP (ведущее устройство), 12 Мбит/с, совместимость с TIA Portal
Под заказ
В корзину
214-2BT13 Модуль CPU 214NET, рабочая память 96 кбайт, загрузочная память 144 кбайт, порт MP2I, гнездо MMC, встроенный Ethernet CP 243 (TCP/IP, UDP, RFC1006 и PG/OP)
Под заказ
В корзину
214-2BE03 Модуль CPU 214PG, рабочая память 96 кбайт, загрузочная память 144 кбайт, порт MP2I, гнездо MMC, порт Ethernet PG/OP
Под заказ
В корзину
214-2BS13 Модуль CPU 214SER, рабочая память 96 кбайт, загрузочная память 144 кбайт, порт MP2I, гнездо MMC, порт RS-232 (ASCII, STX/ETX, 3964(R) и RK512)
Под заказ
В корзину
215-1BA03 Модуль CPU 215, рабочая память 128 кбайт, загрузочная память 192 кбайт, порт MP2I, гнездо MMC
Под заказ
В корзину
215-1BA06 Модуль CPU 215, рабочая память 128 кбайт, загрузочная память 192 кбайт, порт MP2I, гнездо MMC, совместимость с TIA Portal
Под заказ
В корзину
215-2CM03 Модуль CPU 215CAN, рабочая память 128 кбайт, загрузочная память 196 кбайт, порт MP2I, гнездо MMC, порт CANopen (ведущее устройство)
Под заказ
В корзину
215-2BP03 Модуль CPU 215DP, рабочая память 128 кбайт, загрузочная память 196 кбайт, порт MP2I, гнездо MMC, порт PROFIBUS DP (ведомое устройство), 12 Мбит/с
Под заказ
В корзину
215-2BM03 Модуль CPU 215DPM, рабочая память 128 кбайт, загрузочная память 196 кбайт, порт MP2I, гнездо MMC, порт PROFIBUS DP (ведущее устройство), 12 Мбит/с
Под заказ
В корзину
215-2BT13 Модуль CPU 215NET, рабочая память 128 кбайт, загрузочная память 192 кбайт, порт MP2I, гнездо MMC, встроенный Ethernet CP 243 (TCP/IP, UDP, RFC1006 и PG/OP)
Под заказ
В корзину
215-2BT16 Модуль CPU 215NET, рабочая память 128 кбайт, загрузочная память 192 кбайт, порт MP2I, гнездо MMC, встроенный Ethernet CP 243 (TCP/IP, UDP, RFC1006 и PG/OP), совместимость с TIA Portal
Под заказ
В корзину
215-2BE03 Модуль CPU 215PG, рабочая память 128 кбайт, загрузочная память 196 кбайт, порт MP2I, гнездо MMC, порт Ethernet PG/OP (RJ45)
Под заказ
В корзину
215-2BE06 Модуль CPU 215PG, рабочая память 128 кбайт, загрузочная память 196 кбайт, порт MP2I, гнездо MMC, порт Ethernet PG/OP (RJ45), совместимость с TIA Portal
Под заказ
В корзину
215-2BS33 Модуль CPU 215SER, рабочая память 128 кбайт, загрузочная память 192 кбайт, порт MP2I, гнездо MMC, порт RS-485 (ASCII, STX/ETX, 3964(R), USS и Modbus)
Под заказ
В корзину
215-2BS03 Модуль CPU 215SER, рабочая память 128 кбайт, загрузочная память192 кбайт, порт MP2I, гнездо MMC, 2 порта RS-232 (ASCII, STX/ETX, 3964(R) и RK512)
Под заказ
В корзину
Функциональные модули
Функциональные модули Являются интеллектуальными устройствами, которые автономно выполняют сложные технологические задачи, такие как позиционирование, счет, перемещение и другие.
250-1BS00 Модуль FM 250S, 1 канал SSI, уровни сигналов RS-422, 12/24 разрядов, 600 кбод, 2 канала DO 24 В/1А пост. тока
Под заказ
В корзину
254-1BA00 Модуль управления серводвигателем FM 254, 1 ось, входы для поворотного шифратора приращений (RS-422), 3 канала DI 24 В пост. тока, 2 канала DO 24 В/1 А пост. тока
Под заказ
В корзину
253-1BA00 Модуль управления шаговым двигателем FM 253, 1 ось, интерфейс управления RS-422, 3 канала DI 24 В пост. тока, 2 канала DO 24 В/1 А пост. тока
Под заказ
В корзину
250-1BA00 Счетный модуль FM 250, 2 счетчика (32 разряда) или 4 счетчика (16 разрядов), частота входных импульсов до 1 МГц, 2 канала DO 24 В/1 А пост. тока
Под заказ
В корзину
Коммуникационные процессоры
Коммуникационные процессоры Коммуникационные процессоры используются для организации подключения через сетевой (Ethernet) или последовательные (RS-232/422/485) интерфейсы.
240-1BA20 Коммуникационный процессор CP 240, интерфейс RS-232, соединитель SubD 9, поддержка протоколов ASCII, STX/ETX, 3964(R), Modbus master/slave (ASCII, RTU)
Под заказ
В корзину
240-1CA21 Коммуникационный процессор CP 240, интерфейс RS-422/485 с гальванической изляцией, соединитель SubD 9, поддержка протоколов ASCII, STX/ETX, 3964(R), Modbus master/slave (ASCII, RTU)
Под заказ
В корзину
240-1CA20 Коммуникационный процессор CP 240, интерфейс RS-485 с гальванической изляцией, соединитель SubD 9, поддержка протоколов ASCII, STX/ETX, 3964(R), Modbus master/slave (ASCII, RTU)
Под заказ
В корзину
Модули аналогового ввода-вывода

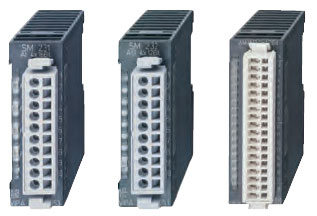

Модули аналогового ввода-вывода Модули аналогового ввода осуществляют преобразование аналоговых сигналов, поступающих от датчиков и других источников.
231-1BD70 Модуль аналогового ввода SM 231, 4 изолированных канала, 12 разрядов, 0...10 В
Под заказ
В корзину
231-1BD60 Модуль аналогового ввода SM 231, 4 изолированных канала, 12 разрядов, 4–20 мА
Под заказ
В корзину
231-1BD53 Модуль аналогового ввода SM 231, 4 конфигурируемых канала, 16 разрядов, входные сигналы: напряжение, ток, сопротивление, термопары, термометры сопротивления (Pt и Ni)
Под заказ
В корзину
231-1BF00 Модуль аналогового ввода SM 231, 8 конфигурируемых каналов, 16 разрядов, входные сигналы: 0...60 мВ, термопары J, K и T, термометр сопротивления Pt100
Под заказ
В корзину
231-1FD00 Модуль аналогового ввода SM 231, быстродействующий, 4 изолированных канала,16 разрядов, сигналы напряжения и тока, цикл измерения 0,8 мс
Под заказ
В корзину
231-1BD30 Модуль аналогового ввода SM 231, входной диапазон ±10 В, 4 канала, 12 разрядов, исполнение ECO
Под заказ
В корзину
231-1BD40 Модуль аналогового ввода SM 231, входной диапазон 4–20 мА или ±20 мА, 4 канала, 12 разрядов, исполнение ECO
Под заказ
В корзину
234-1BD50 Модуль аналогового ввода-вывода SM 234, 2 канала AI, 16 разрядов/2 канала AO, 12 разрядов, сигналы тока и напряжения
Под заказ
В корзину
234-1BD60 Модуль аналогового ввода-вывода SM 234, 3 канала AI (16 разрядов, ток и напряжение), 1 канал AI (16 разрядов, Pt и Ni), 2 канала AO (12 разрядов, ток и напряжение)
Под заказ
В корзину
232-1BD30 Модуль аналогового вывода SM 232, 4 конфигурируемых канала, 12 разрядов, выходные диапазоны 0...10 В и ±10 В, исполнение ECO
Под заказ
В корзину
232-1BD40 Модуль аналогового вывода SM 232, 4 конфигурируемых канала,12 разрядов, выходные диапазоны 0–20 мА и ±20 мА, исполнение ECO
Под заказ
В корзину
232-1BD51 Модуль аналогового вывода SM 232, 4 конфигурируемых канала,12 разрядов, сигналы тока и напряжения
Под заказ
В корзину
238-2BC00 Универсальный модуль ввода-вывода SM 238C, 16(12) каналов DI 24 В пост. тока, 0(4) канала DO 24 В/1 А пост. тока, 3 счетчика (30 кГц, 32 разряда), 4 канала AI (16 разрядов, 3xU/I, 2 канала AO (12 разрядов, U/I)
Под заказ
В корзину
Модули дискретного ввода-вывода

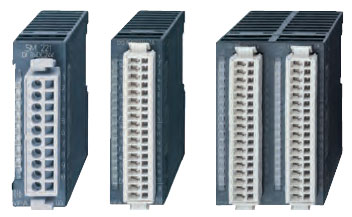

Модули дискретного ввода-вывода Модули расширения дискретного ввода/вывода серии SM 223
221-1BH10 Модуль дискретного ввода SM 221, 16 каналов 24 В пост. тока
Под заказ
В корзину
221-1BH20 Модуль дискретного ввода SM 221, 16 каналов 24 В пост. тока, два счетных входа до 100 кГц, 32 разряда
Под заказ
В корзину
221-1BH00 Модуль дискретного ввода SM 221, 16 каналов 24 В пост. тока, для применения совместно с преобразователем DEA-UB4x
Под заказ
В корзину
221-1BH30 Модуль дискретного ввода SM 221, 16 каналов 24 В пост. тока, исполнение ECO
Под заказ
В корзину
221-1BH50 Модуль дискретного ввода SM 221, 16 каналов 24 В пост. тока, отрицательная логика, для применения совместно с преобразователем DEA-UB4x
Под заказ
В корзину
221-2BL10 Модуль дискретного ввода SM 221, 32 канала 24 В пост. тока
Под заказ
В корзину
221-1FF50 Модуль дискретного ввода SM 221, 8 каналов 180...265 В пост. и перем. тока
Под заказ
В корзину
221-1BF00 Модуль дискретного ввода SM 221, 8 каналов 24 В пост. тока
Под заказ
В корзину
221-1BF10 Модуль дискретного ввода SM 221, 8 каналов 24 В пост. тока, время задержки входного сигнала 0,2 мс
Под заказ
В корзину
221-1BF30 Модуль дискретного ввода SM 221, 8 каналов 24 В пост. тока, исполнение ECO
Под заказ
В корзину
221-1BF50 Модуль дискретного ввода SM 221, 8 каналов 24 В пост. тока, отрицательная логика
Под заказ
В корзину
221-1BF21 Модуль дискретного ввода SM 221, 8 каналов 24 В пост.тока, время задержки 0,2 мс, аппаратные прерывания по всем каналам
Под заказ
В корзину
223-2BL10 Модуль дискретного ввода/вывода SM 223, 16 каналов DI 24 В пост. тока, 16 каналов DO 24 В/1 А пост. тока
Под заказ
В корзину
223-1BF00 Модуль дискретного ввода/вывода SM 223, 8 каналов DIO 24 В/1 А пост. тока
Под заказ
В корзину
222-1BH00 Модуль дискретного вывода SM 222, 16 каналов 24 В/0,5 А пост. тока, для применения совместно с DEA-UB4x
Под заказ
В корзину
222-1BH30 Модуль дискретного вывода SM 222, 16 каналов 24 В/0,5 А пост. тока, исполнение ECO
Под заказ
В корзину
222-1BH51 Модуль дискретного вывода SM 222, 16 каналов 24 В/0,5 А пост. тока, отрицательная логика
Под заказ
В корзину
222-1BH50 Модуль дискретного вывода SM 222, 16 каналов 24 В/0,5 А пост. тока, отрицательная логика, для применения с преобразователем DEA-UB4x
Под заказ
В корзину
222-1BH10 Модуль дискретного вывода SM 222, 16 каналов 24 В/1 А пост. тока
Под заказ
В корзину
222-1BH20 Модуль дискретного вывода SM 222, 16 каналов 24 В/2 А пост. тока
Под заказ
В корзину
222-2BL10 Модуль дискретного вывода SM 222, 32 канала 24 В/1 А пост. тока, 2 группы по 16 каналов
Под заказ
В корзину
222-1HD10 Модуль дискретного вывода SM 222, 4 э/м реле 30 В пост. тока/230 В перем. тока, ток 5 А
Под заказ
В корзину
222-1BF30 Модуль дискретного вывода SM 222, 8 каналов 24 В/0,5 А пост. тока, исполнение ECO
Под заказ
В корзину
222-1BF00 Модуль дискретного вывода SM 222, 8 каналов 24 В/1 А пост. тока
Под заказ
В корзину
222-1BF10 Модуль дискретного вывода SM 222, 8 каналов 24 В/2 А пост. тока
Под заказ
В корзину
222-1HF00 Модуль дискретного вывода SM 222, 8 реле 30 В пост. тока/230 В перем. тока, ток 5 А
Под заказ
В корзину
222-1FF00 Модуль дискретного вывода SM 222, 8 твердотельных реле 400 В пост. тока/230 В перем. тока, ток 0,5 А
Под заказ
В корзину
Принадлежности

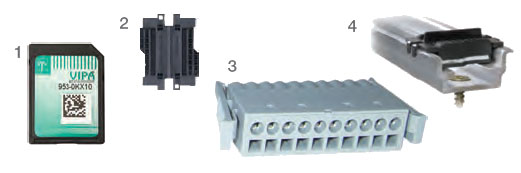

Принадлежности Различные принадлежности расширяют возможности системы и облегчают ввод оборудования в эксплуатацию.
292-1XY20 Маркировочная этикетка, перфорированная, 10 листов, 108 полосок в каждой
Под заказ
В корзину
290-1AF00 Монтажная рейка DIN 35 мм, алюминий, длина 2000 мм
Под заказ
В корзину
290-1AF30 Монтажная рейка DIN 35 мм, алюминий, длина 530 мм
Под заказ
В корзину
292-1AF00 Фронтальный соединитель, 10 клемм с пружинным зажимом (запчасть)
Под заказ
В корзину
292-1AH00 Фронтальный соединитель, 18 клемм с пружинным зажимом (запчасть)
Под заказ
В корзину
290-0AA10 Шинный соединитель, 1 установочное место
Под заказ
В корзину
290-0AA20 Шинный соединитель, 2 установочных места
Под заказ
В корзину
290-0AA40 Шинный соединитель, 4 установочных места
Под заказ
В корзину
290-0AA80 Шинный соединитель, 8 установочных мест
Под заказ
В корзину
Интерфейсные сетевые модули

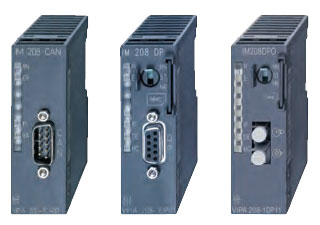

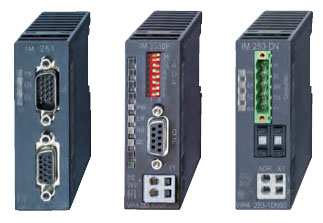

Интерфейсные сетевые модули Модули для организации обмена данными между центральным процессором и устройствами различных промышленных сетей.
253-1CA01 Интерфейсный модуль IM 253CAN, ведомое устройство сети CANopen
Под заказ
В корзину
253-1DP31 Интерфейсный модуль IM 253DP, ведомое устройство сети PROFIBUS DP (DP-V0 и DP-V1), интерфейс RS-485, исполнение ECO (не более 8 модулей расширения)
Под заказ
В корзину
253-1IB00 Коммуникационный Интерфейсный модуль IM 253IBS, ведомое устройство сети INTERBUS, до 16 дискретных или 4 аналоговых модулей ввода/вывода
Под заказ
В корзину
Источники питания
Источники питания Блоки питания преобразуют входное напряжение сети переменного тока в напряжение 24 В постоянного тока.
207-1BA00 Блок питания PS 207, вход 100/240 В перем. тока (50 Гц), выход 24 В/2 А пост. тока
Под заказ
В корзину
207-2BA20 Блок питания PS 207, вход 100/240 В перем. тока (50 Гц), выход 24 В/2 А пост. тока, клеммный блок: 2x11 клемм, цвета красный/синий
Под заказ
В корзину
Клеммные модули питания

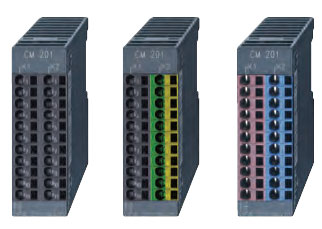

Клеммные модули питания С их помощью реализуется размножение потенциалов цепей питания, что позволяет существенно облегчить подсоединение к ПЛК устройств с 2- и 3-проводной схемой подключения.
201-1AA10 Двойной клеммный модуль CM 201, пассивный, 2x11 клемм, цвета зелено-желтый/серый
Под заказ
В корзину
201-1AA20 Двойной клеммный модуль CM 201, пассивный, 2x11 клемм, цвета красный/синий
Под заказ
В корзину
201-1AA00 Двойной клеммный модуль CM 201, пассивный, 2x11 клемм, цвета серый/серый
Под заказ
В корзину
201-1AA40 Клеммный модуль CM 201, пассивный, 2x5 и 2x6 полюсов, цвета серый/серый и красный/синий
