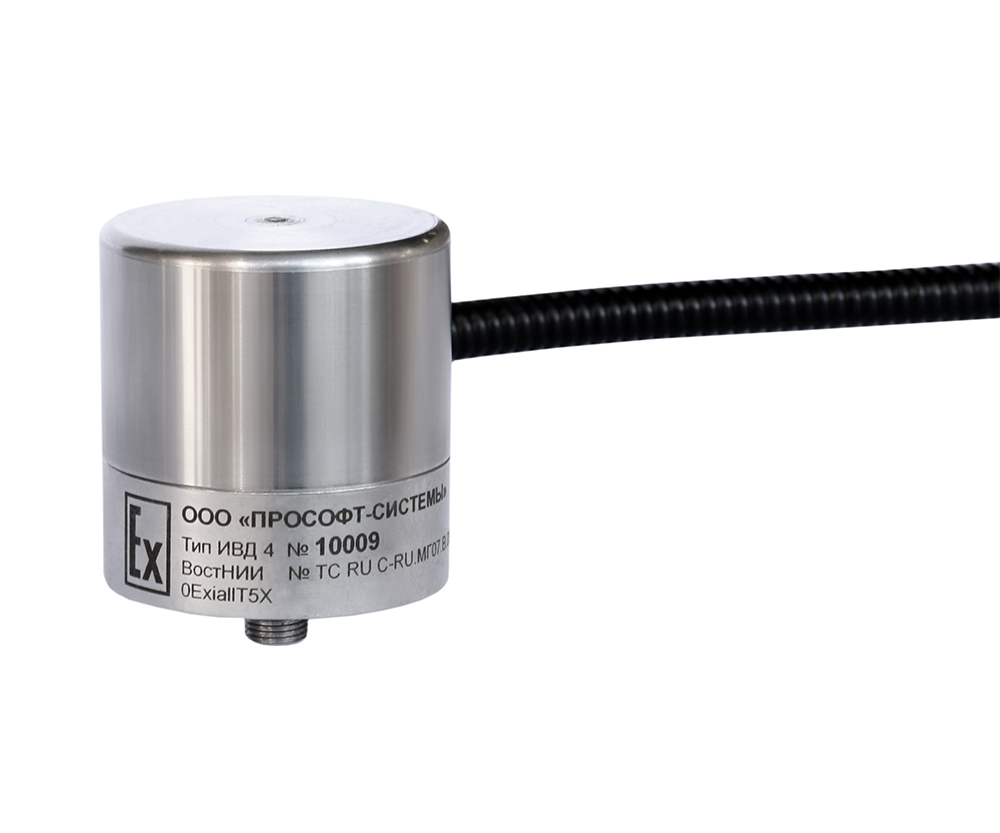

Датчики вибрации серии ИВД4
Модели
Снято с производства
ИВД4-У
Датчик вибрации ИВД4-У однокоординатный с цифровым выходом и токовым выходом -10..+10 мА, СКЗ виброскорости и виброускорения (кабель заказывается отдельно)
Под заказ
ИВД4-С
Датчик вибрации ИВД4-С однокоординатный с цифровым выходом и токовым выходом 4-20 мА, СКЗ виброскорости (ответная часть кабеля заказывается отдельно)
Под заказ
ИВД4
Датчик вибрации ИВД4 однокоординатный с цифровым выходом СКЗ виброскорости (кабель заказывается отдельно)
Под заказ
Назначение
Датчик предназначен для работы в системах вибрационного контроля и защиты оборудования электрических станций, нефтеперекачивающих и газокомпрессорных станций и других промышленных объектов.
Датчик может быть установлен во взрывоопасных зонах помещений и наружных установок, в которых возможно образование паро-газовоздушных смесей категории IIА групп Т1-Т5.
Датчик обеспечивает измерение СКЗ виброскорости/мгновенного значения вибро ускорения по одному пространственному направлению.
Основные функции
- измерение СКЗ виброскорости и мгновенного значения виброускорения по одному направлению;
- разложение сигнала по частотным составляющим методом быстрого преобразования Фурье;
- обмен данными по интерфейсу RS-485 (протокол Modbus RTU);
- воспроизведение унифицированного токового сигнала 4-20 мА, пропорционального СКЗ виброскорости;
- воспроизведение токового сигнала 0-20 мА, пропорционального мгновенному значению виброускорения;
- дистанционное конфигурирование параметров: сетевого адреса, скорости обмена и калибровки измеренного канала.
Технические характеристики
| диапазон измерения СКЗ виброскорости | от 0,5 до 30 мм/с |
| диапазон измерений мгновенного значения виброускорения | от 0,2 до 45 м/с2 |
| диапазон рабочих частот при измерении мгновенного значения виброускорения и СКЗ виброскорости | от 10 до 1000 Гц |
| диапазон выходного токового сигнала при измерении СКЗ виброскорости (унифицированный) | от 4 до 20 мА |
| диапазон выходного токового сигнала при измерении мгновенного значения виброускорения (неунифицированный) | от 0 до 20 мА |
| пределы допускаемой основной относительной погрешности измерений мгновенного значения виброускорения и СКЗ виброскорости | ±10% |
| относительный коэффициент поперечного преобразования датчика, не более | 5 % |
| уровень собственного шума в единицах СКЗ виброскорости, не более | 0,03 мм/с |
| напряжение питания датчика | от 12 до 26 В |
| диапазон температур эксплуатации датчика | от – 60 до + 85 °С |
| время обновления выходной информации | 1 с |
| время установления рабочего режима, не более | 5 с |
| ток потребления, не более | 60 мА |
| степень защиты, обеспечиваемая оболочкой | IP67 |
| маркировка взрывозащиты | 0Ex ia IIA Т5 Ga Х |
| масса с кабелем 3,5 м, не более | 0,3 кг |
| межпроверочный интервал | 3 года |
Конструктивное исполнение:
- материал корпуса - сталь;
- уровень взрывозащиты - "искробезопасная электрическая цепь".
Варианты исполнения датчика
- ИВД-4 с цифровым выходом по СКЗ виброскорости;
- ИВД-4-У с цифровым выходом по СКЗ виброскорости и токовым выходом по виброускорению;
- ИВД-4-С с цифровым выходом по СКЗ виброскорости и токовым выходом по СКЗ виброскорости.
