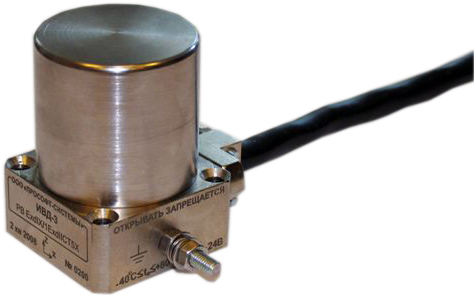

Датчики вибрации серии ИВД3
Модели
Снято с производства
ИВД3Т420-3
Датчик вибрации ИВД3Т-3 трёхкоординатный с цифровым выходом СКЗ виброскорости и токовым выходом 4-20 мА
Под заказ
ИВД3Т420-1
Датчик вибрации ИВД3Т-1 однокоординатный с цифровым выходом СКЗ виброскорости и токовым выходом 4-20 мА
Под заказ
ИВД3В-3
Датчик вибрации ИВД3В-3 трёхкоординатный с цифровым выходом СКЗ виброскорости и выходом в виде дискретных сигналов (датчик- выключатель)
Под заказ
ИВД3В-1
Датчик вибрации ИВД3В-1 однокоординатный с цифровым выходом СКЗ виброскорости и выходом в виде дискретных сигналов (датчик-выключатель)
Под заказ
ИВД3Т-3
Датчик вибрации ИВД3Т-3 трёхкоординатный с цифровым выходом СКЗ виброскорости и токовым выходом -10..+10 мА мгновенного значения виброускорения
Под заказ
ИВД3Т-1
Датчик вибрации ИВД3Т-1 однокоординатный с цифровым выходом СКЗ виброскорости и токовым выходом -10..+10 мА мгновенного значения виброускорения
Под заказ
ИВД3Ц-3
Датчик вибрации ИВД3Ц-3 трёхкоординатный с цифровым выходом СКЗ виброскорости
Под заказ
ИВД3Ц-1
Датчик вибрации ИВД3Ц-1 однокоординатный с цифровым выходом СКЗ виброскорости
Под заказ
Назначение
Датчик предназначен для работы в системах вибрационного контроля и защиты оборудования электрических станций, нефтеперекачивающих и газокомпрессорных станций и других промышленных объектов.
Датчик может быть установлен во взрывоопасных зонах помещений и наружных установок, в которых возможно образование паро-газовоздушных смесей категорий IIА, IIВ, IIС групп Т1‑Т5.
Датчик обеспечивает измерение СКЗ виброскорости / мгновенного значения виброускорения по одному или трем взаимоперпендикулярным направлениям.
Основные функции
- измерение СКЗ виброскорости по одному или трем взаимоперпендикулярным направлениям;
- разложение сигнала по частотным составляющим методом быстрого преобразования Фурье;
- обмен данными по интерфейсу RS-485 (протокол Modbus RTU);
- воспроизведение унифицированного токового сигнала 4‑20 мА, пропорционального СКЗ виброскорости;
- формирование статусов («предупреждение» и «авария») и дискретных сигналов на внешние устройства при превышении измеряемым параметром величины заданных уставок (датчик-реле);
- дистанционное конфигурирование параметров: сетевого адреса, скорости обмена, величин предупредительной и аварийной уставок и калибровки измеренного канала.
- сравнение величины измеряемого параметра с предельными значениями (уставками), хранящимися в энергонезависимой памяти датчика.
Технические характеристики
| диапазон измерений СКЗ виброскорости по каждой из трех осей чувствительности | от 0.5 до 30,0 мм/с |
| диапазон измерений мгновенного значения виброускорения | от 0,2 до 45 м/с2 |
| диапазон частот измерений СКЗ виброскорости по каждой из трех осей чувствительности | от 10 до 1000 Гц |
| диапазон выходного токового сигнала при измерении СКЗ виброскорости (унифицированный) | от 4 до 20 мА |
| диапазон выходного токового сигнала при измерении мгновенного значения виброускорения (неунифицированный) | от 0 до 20 мА |
| пределы допускаемой основной относительной погрешности измерений СКЗ виброскорости во всём диапазоне частот и диапазоне амплитуд | ± 10 % |
| относительный коэффициент поперечного преобразования датчика, не более | 5 % |
| уровень собственного шума в единицах СКЗ виброскорости, не более | 0,03 мм/с |
| напряжение питания датчика | от 12 до 24 В |
| диапазон температур эксплуатации датчика | от – 60 до + 80 °С |
| время обновления выходной информации | 1 с |
| время установления рабочего режима, не более | 10 с |
| ток потребления (без использования дискретных сигналов), не более | 60 мА |
| степень защиты, обеспечиваемая оболочкой | IP67 |
| маркировка взрывозащиты | РВ Ex d I Mb X / IEx d IIC T5 Gb Х 0Ex ia IIA Т5 Ga Х |
| масса с кабелем 3,5 м, не более | 1,2 кг |
| межпроверочный интервал | 3 года |
Конструктивное исполнение
- материал корпуса – сталь c никелевым покрытием;
- уровень взрывозащиты – «взрывонепроницаемая оболочка».
Варианты исполнения датчика
- ИВД-3Ц – цифровой выход по СКЗ виброскорости;
- ИВД-3Т420 – цифровой и токовый (4-20 мА) выход по СКЗ виброскорости;
- ИВД-3В – цифровой выход по виброскорости и дискретные выходные сигналы.
- ИВД-3Т – цифровой выход по СКЗ виброскорости, токовый выход по мгновенному значению виброускорения.
